دستور Thread در سالیدورک
آموزش دستور Thread جهت ایجاد رزوه در سالیدورک:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Thread قصد داریم تا شما عزیزان را با این دستور پرکاربرد در نرم افزار Solidworks آشنا کنیم.
در بسیاری از موارد در هنگام مدل کردن قطعات و مجموعه های مختلف و یا نقشه کردن قطعات رزوه دار، در نرم افزار سالیدورک نیاز به ایجاد و نمایش رزوه شماتیک داریم. در نسخه های قبل برای ایجاد رزوه شماتیک از دستوراتی مثل Sweep Cut و Revolve Cut استفاده و به صورت دستی رزوه شماتیک مورد نظر خود را ایجاد میکردیم.
این کار علاوه بر زمان بر بودن بعضا ظاهر واقعی هم به قطعه ما نمی داد. سالیدورک در نسخه ۲۰۱۶ خود برای رفع این کمبود دستور Thread را به مجموعه دستورات سوراخ زنی محیط Features خود اضافه کرد.
در این آموزش با نحوه عملکرد این دستور آشنا شده و روند ایجاد رزوه سوراخ و رزوه شفت توسط دستور Thread را با هم دنبال می کنیم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
نحوه استفاده از دستور Thread در نرم افزار Solidworks:
- ابتدا یک اسکچ مستطیل ایجاد می کنیم.
- به کمک دستور Extrude آن را به اندازه دلخواه حجم می دهیم.

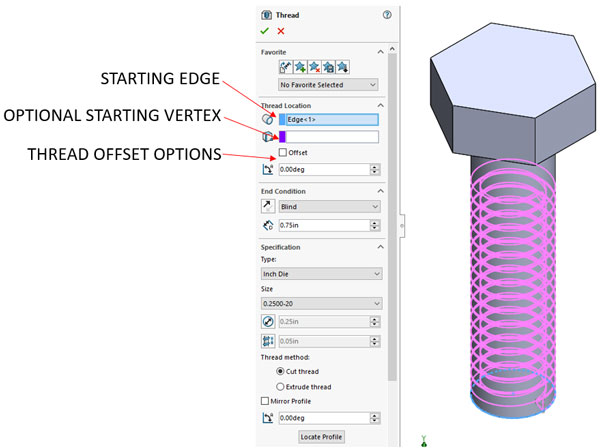

- در قسمت Feature بر روی Hole Wizard کلیک کرده و گزینه Thread را انتخاب می کنیم.
- در پنجره باز شده ابتدا در مستطیل آبی، لبه سوراخ مورد نظر را انتخاب می کنیم.
- در قسمت End Condition ارتفاع رزوه را انتخاب کنید.
- در قسمت Specification می توانید استاندارد مورد نظر را در این قسمت وارد کنید و همچنین نوع مته را در قسمت Size وارد کنید.
- به کمک تیک های Cut Thread و Extrude به ترتیب می توان رزوه تو خالی و برجسته ایجاد کرد.
- در نهایت سوراخ رزوه دار ما روی سطح ایجاد می شود.
معرفی دستور Swept در نرم افزار Solidworks:

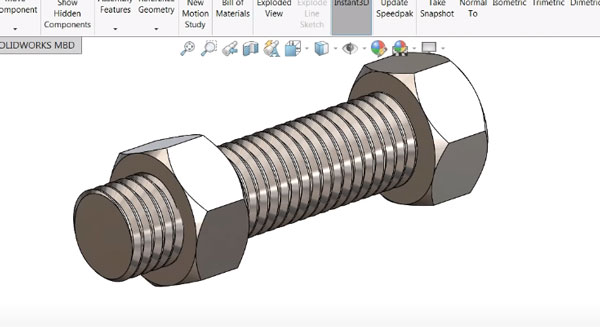

در این قسمت به آموزش طراحی پیچ در سالیدورک می پردازیم. یکی از طراحی های پر کاربرد در طراحی با نرم افزار های مختلف، طراحی پیچ، رزوه است. در این آموزش سعی شده است با استفاده از دستورات سالیدورک نحوه مدلسازی پیچ را آموزش ببینیم.
برای ایجاد پیچ، مهره و قطعات دارای رزوه می توانید از فرمان Swept در این مسیر مارپیچ استفاده می کنیم.
نحوه استفاده از دستور Swept در نرم افزار Solidworks:
- برای ایجاد یک پیچ در صفحه Top یک دایره به مرکز نقطه مبنا و قطر ۱۰۰ رسم می کنیم.
- آن را به Helix تبدیل می کنیم. دستور Helix یا همان مارپیچ را می توانید از نوار ابزار Curve در دستورات Feature انتخاب کنید. با استفاده از دستور Helix می توانید پارامتر های مورد نظر پیچ مانند ارتفاع، تعداد دور و گام پیچ را تعیین کنید.
- در درخت طراحی ترسیم دو بعدی را که در زیر شاخه Helix قرار گرفته است انتخاب کنید و آن را به اندازه ۲۶۰ واحد Extrude دهید.
- حال یک صفحه برای ایجاد پروفیل بسازید. ویژگی این صفحه آن است که باید از محور وسط استوانه و نقطه شروع منحنی نیز بگذرد. برای این منظور یک محور برای استوانه ایجاد می کنیم.
- با استفاده از دستور Plane به روش عبور از خط یک نقطه رسم می کنیم. با انتخاب محور ایجاد شده و نقطه شروع Helix صفحه را ایجاد کنید. ویژگی ای صفحه آن است که همیشه تابع محور استوانه و نقطه شروع منحنی می باشد.
- در صفحه ای که ایجاد کردین، ترسیمه دو بعدی مورد نظر خود را برای طراحی پیچ با توجه به نوع رزوه رسم کنید و آن را نسبت به ابتدای مسیر مارپیچ معین کنید.
- سپس فرمان Swept را انتخاب کنید. به این صورت رزوه مورد نظرتان روی استوانه ایجاد می شود.
امیدواریم مقاله دستور Thread در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
