دستور Split Line در سالیدورک
آموزش دستور Split Line در نرم افزار سالیدورک:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Split Line در سالیدورک قصد داریم تا شما عزیزان را با این دستور که یکی از پرکاربرد ترین دستورات نرم افزار سالیدورک است آشنا کنیم.
نرم افزار Solidwork یک از قوی ترین نرم افزار ها در زمینه طراحی و مدلسازی قطعات صنعتی می باشد. این نرم افزار به طور کلی دارای سه محیط اصلی به نام های Part, Assembly و Drawing می باشد.
در محیط Part به مدلسازی و طراحی قطعات سه بعدی می پردازیم. در محیط Assembly قطعاتی را که در محیط Part طراحی کرده ایم را مونتاژ می کنیم و در محیط Drawing نیز از قطعاتی که در محیط Part طراحی کرده ایم نماگیری می کنیم و نقشه های مهندسی و اجرایی را ایجاد می کنیم.
دستور Split Line در نرم افزار سالیدورک، برای این است که یک موجودیت ترسیم شده ( اسکچ، پارت، سطح، وجه، صفحه، لبه های سطح ) را به سطوح، یا وجه های خمیده یا تخت، تصویر سازی می کند. این دستور یک وجه منتخب را به چندین وجه جداگانه تقسیم می کند.
با این کار می توانید منحنی ها و اسکچ ها را بر روی چندین مدل (تنه) تقسیم کنید.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

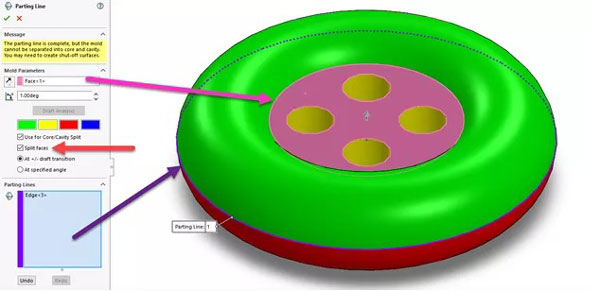

معرفی دستور Split Line در نرم افزار Solidworks:
دستور Split Line در نرم افزار سالیدورک، برای این است که یک موجودیت ترسیم شده ( اسکچ، پارت، سطح، وجه، صفحه، لبه های سطح ) را به سطوح، یا وجه های خمیده یا تخت، تصویر سازی می کند. این دستور یک وجه منتخب را به چندین وجه جداگانه تقسیم می کند.
با این کار می توانید منحنی ها و اسکچ ها را بر روی چندین مدل (تنه) تقسیم کنید.
حالت های مختلف دستور Split Line در نرم افزار Solidworks:
برای فعال سازی این دستور از مسیر زیر استفاده می کنیم:
Insert>Curve>Split Line
این دستور شامل سه حالت می باشد که هر کدام کارایی خاص خود را دارند.
- Silhouette: این حالت، بر روی قطعات استوانه ای مانند خط تقسیم ایجاد می کند. با استفاده از صفحات اصلی و یا صفحات مبنای ایجاد شده، مدل را تقسیم می کند.
- Projection: این حالت اسکچ هارا بر روی سطوح تصویر سازی می کند. می توان از تصویر سازی اسکچ بر روی سطوح به الگوهای منحنی رسید.

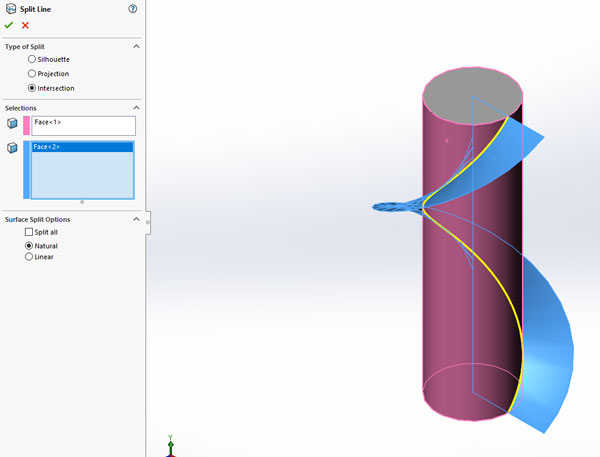

- Intersection: برای ایجاد وجه اشتراک بین سطوح و اسکچ، جسم صلب، سطح، وجه، لبه و… استفاده می شود.
کاربرد دستور Split Line در صنعت:
از کاربرد های این دستور می توان به طراحی بدنه خودرو، بطری، قلاب و… اشاره کرد که از ترکیب چندین سطوح پیچیده بدست می آید. نکته ای که باید لحاظ شود این است که هنگام استفاده از اسکچ باز در دستور Split Line، لبه اسکچ باید از مدل بیرون زدگی داشته باشد.
هنگام استفاده از دستورات زیر همراه با این دستور، شاید با اخطار مواجه شوید و نیاز به بروزرسانی داشته باشید.
- Chamfer
- Draft
- Fillet
- Shell
کامل ترین آموزش نرم افزار Solidworks از مقدماتی تا پیشرفته:
اگر شما نیز قصد دارید در صنعت، در بخش تولید و کار با دستگاه های CNC و همچنین در بخش مدلسازی و قالب سازی فعالیتی داشته باشید، یکی از پیشنهاد های خوب و مورد پسند در مجامع بین المللی استفاده از نرم افزار سالیدورک می باشد که کامل ترین نوع آموزش به صورت فیلم به همراه نمونه مثال های پروژه محور، توسط سایت کتیا دیزاین، تهیه و به شما عزیزان ارائه می شود.
این نرم افزار هم اکنون در بیشتر کارگاه ها و شرکت های کوچک و بزرگ در بخش های طراحی و نقشه کشی و قالب سازی و قطعه سازی در کشور مورد استفاده مهندسان قرار می گیرد.
امیدواریم مقاله دستور Split Line در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
