دستور Split در کتیا
آموزش دستور Split در نرم افزار کتیا:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Split در کتیا قصد داریم تا این دستور پر کاربرد را در محیط Generative Shape Design برسی کنیم.
محیط کاری Generative Shape Design کتیا، یکی از محیط های کاری مجموعه Shape است. برای تولید محصولات با شکل های نسبتا پیچیده، نمی توان به صورت مستقیم از محیط طراحی قطعه Part Design و طراحی قطعات تو پر استفاده کرد.
بنابراین با انعطاف پذیری و قدرت مانور بیشتر هنگام طراحی، اغلب نیاز به ترسیم سطح این قطعات است. این سطوح، رویه بیرونی قطعه را مشخص می کند.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
ابزار Split در محیط Generative Shape Design نرم افزار کتیا:

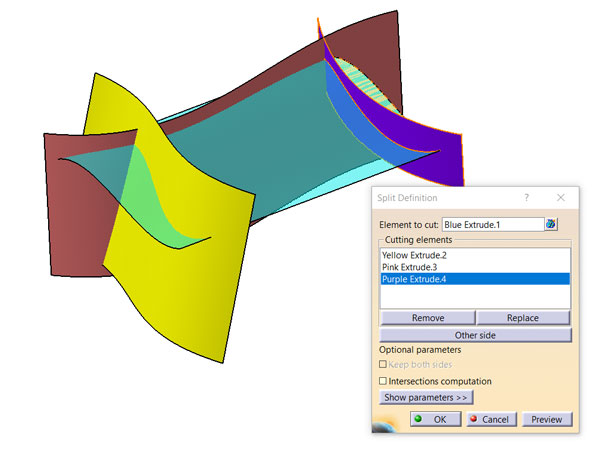

با استفاده از ابزار Split می توانید یک المان را به کمک المان های دیگر به دو یا چند بخش تقسیم کنید. با انتخاب این ابزار از جعبه ابزار Operations پنجره Split Definition باز می شود.

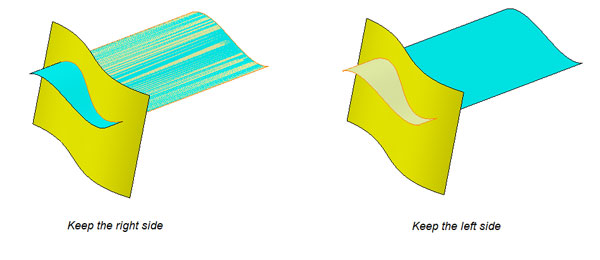

المان مورد نظر را در مقابل Element to Cut و المان های جدا کننده را در قسمت Cutting Elements انتخاب کنید. به کمک گزینه Other Side می توانید طرف مناسب برای حذف شدن را تعیین کنید.
نحوه استفاده از دستور Join در محیط Generative Shape Design نرم افزار کتیا:
ابزار Join برای اتصال دو یا چند المان به کار می رود. با انتخاب این ابزار از جعبه ابزار Operations پنجره Join Definition باز می شود. در این پنجره المان های مورد نظر را در قسمت Elements to Join انتخاب کنید.
در سربرگ Parameters در مقابل Merging Distance ماکزیمم فاصله مجاز برای اتصال بین المان ها را مشخص نمایید. اگر فاصله بین نقاط اتصال، بیشتر از این مقدار باشد هنگام استفاده از ابزار Join با پیغام خطا مواجه می شوید.
گزینه های Check Convexity, Check Tangency و Check Manifold به ترتیب برای برسی نواحی مماسی، نواحی اتصال و نواحی روی هم افتاده به کار می روند.
نحوه استفاده از ابزار Trim در محیط Generative Shape Design نرم افزار کتیا:
ابزار Trim با حذف قسمت های اضافی چند المان، یک المان واحد ایجاد می کند. با انتخاب این ابزار از جعبه ابزار Operations پنجره Trim Definition باز می شود. در حالت استاندارد المان های مورد نظر را در قسمت Trimmed Elements انتخاب کنید. با استفاده از گزینه Other Side می توانید طرف مناست برای حذف شدن را تعیین نمایید.
امیدواریم مقاله دستور Split در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
