آموزش طراحی ساختمان فولادی با Weldment های سالیدورک
در این مقاله درمورد آموزش طراحی ساختمان فولادی با Weldment های سالیدورک صحبت خواهیم کرد. مقاله پیش رو به بررسی جامع و کاربردی قابلیتهای کلیدی نرمافزار سالیدورک در حوزه پروفیلهای استاندارد، جوشکاری، طراحی، و مدیریت قطعات میپردازد.
هدف ما ارائه اطلاعاتی دقیق و تخصصی است. این اطلاعات به شما کمک میکند تا به بهترین شکل از امکانات این نرمافزار قدرتمند مهندسی مکانیک بهرهمند شوید. در این راهنما، با تکیه بر جدیدترین تکنیکهای سئو و تجربیات آموزشی، به صورت گام به گام مباحث را تشریح خواهیم کرد.
پروفیلهای استاندارد نقش بسیار مهمی در طراحیهای صنعتی و مهندسی سالیدورک ایفا میکنند. نرمافزار سالیدورک امکان دسترسی و استفاده از کتابخانه وسیعی از این پروفیلها را فراهم میکند.
این قابلیت به طراحان کمک میکند تا با سرعت و دقت بیشتری پروژههای خود را پیش ببرند. استفاده از پروفیلهای استاندارد موجود، از بروز خطاهای احتمالی در محاسبات و ساخت جلوگیری مینماید. این امر باعث صرفهجویی در زمان و هزینه میشود.
در آموزش طراحی ساختمان فولادی با Weldment های سالیدورک، به چگونگی دسترسی و دانلود پروفیلهای استاندارد در محیط سالیدورک میپردازیم. ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، همواره تاکید داریم که شناخت منابع معتبر برای دانلود این پروفیلها ضروری است.
افزودن پروفیلهای جدید به کتابخانه سالیدورک فرآیندی مشخص و دقیق دارد. ابتدا باید فایل پروفیل با فرمت استاندارد سالیدورک (معمولاً .SLDLFP) را تهیه کنید. این فایلها اغلب در پوشههای مربوط به استانداردهای مختلف دستهبندی میشوند. یافتن مسیر صحیح برای جایگذاری این فایلها در پوشه نصب سالیدورک گام بعدی است.
پس از قرار دادن فایلها در مسیر تعیین شده، لازم است نرمافزار سالیدورک را مجدداً راهاندازی کنید. در برخی موارد، نیاز به بهروزرسانی دستی کتابخانه از طریق تنظیمات Weldments وجود دارد. با انجام صحیح این مراحل، پروفیلهای جدید در لیست پروفیلهای قابل انتخاب ظاهر میشوند. این قابلیت، امکان استفاده سریع از مقاطع متنوع را فراهم میآورد.
محیط Weldment در سالیدورک یکی از قدرتمندترین ابزارها برای طراحی سازههای فلزی و جوشکاری است. این محیط به کاربران اجازه میدهد تا با استفاده از پروفیلهای استاندارد، سازههای مختلفی را مدلسازی کنند. سپس میتوانند جزئیات مربوط به اتصالات جوشی و عملیات ماشینکاری را به مدل اضافه نمایند.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، دورههای جامعی برای آموزش Weldment ارائه میدهیم. در این دورهها، دانشجویان با تمامی جنبههای این محیط، از ایجاد پروفیل تا تهیه نقشههای جوشکاری آشنا میشوند.
هدف ما تربیت متخصصانی است که بتوانند پیچیدهترین سازهها را با دقت و سرعت طراحی کنند. آموزشهای آموزش طراحی ساختمان فولادی با Weldment های ساکیدورکز کاملا کاربردی و پروژه محور هستند.
ایجاد لیست برش یا Cut List یکی از قابلیتهای بسیار مفید در محیط Weldment سالیدورک است. این لیست به طور خودکار تمامی اطلاعات مربوط به پروفیلهای استفاده شده در سازه را جمعآوری میکند. اطلاعاتی نظیر طول، زاویه برش، تعداد و نوع پروفیل در این لیست نمایش داده میشود.
برای ایجاد یا بهروزرسانی لیست برش، کافی است در درخت طراحی بر روی آیتم Cut List کلیک راست کنید. سپس گزینه Update را انتخاب نمایید تا لیست بر اساس آخرین تغییرات مدل، بازبینی شود. این لیست میتواند به صورت جدول در نقشه فنی نیز اضافه گردد.
گاهی اوقات، پروفیلهای استاندارد موجود در کتابخانه سالیدورک پاسخگوی نیازهای خاص یک پروژه نیستند. در چنین مواقعی، طراحان نیاز به ایجاد پروفیلهای سفارشی یا ویرایش پروفیلهای موجود دارند. سالیدورک ابزارهای لازم برای طراحی پروفیلهای جدید با مقاطع دلخواه را در اختیار کاربران قرار میدهد.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، به تفصیل نحوه طراحی و مدیریت پروفیلهای سفارشی را آموزش میدهیم.
این آموزشها شامل نکات کلیدی در مورد ایجاد اسکچهای پارامتریک و تعریف نقاط نفوذ (Piercing Points) میشود. تسلط بر این موارد به شما امکان میدهد پروفیلهایی کاملاً منطبق با نیازهای طراحی خود ایجاد کنید. این دانش فنی برای پروژههای خاص بسیار ارزشمند است.
طراحی اسکچ مقطع پروفیل، اولین و مهمترین گام در ایجاد یک پروفیل سفارشی در سالیدورک است. اسکچ باید به صورت یک کانتور بسته ترسیم شود تا نرمافزار بتواند آن را به عنوان یک مقطع جامد شناسایی کند.
استفاده از قیدها و اندازهگذاریهای دقیق (Fully Defined Sketch) برای جلوگیری از تغییرات ناخواسته ضروری است. این امر پایداری و دقت پروفیل را تضمین میکند.
محل قرارگیری مبدأ مختصات اسکچ نسبت به هندسه پروفیل بسیار حائز اهمیت است. این نقطه معمولاً به عنوان نقطه درج یا نقطه مرجع پروفیل در هنگام استفاده در محیط Weldment عمل میکند. تعریف نقاط نفوذ (Piercing Points) اضافی نیز میتواند برای کنترل دقیقتر اتصال پروفیلها مفید باشد. این نقاط به همترازی بهتر کمک میکنند.
قطعات استاندارد موجود در کتابخانه سالیدورک، مانند پیچها، مهرهها و واشرها، اغلب بدون تغییر استفاده میشوند. با این حال، گاهی نیاز به ایجاد تغییرات جزئی یا سفارشیسازی این قطعات برای مطابقت با الزامات خاص پروژه وجود دارد. سالیدورک امکان ویرایش این قطعات را فراهم میکند، اما این کار باید با دقت و آگاهی انجام شود.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، همواره توصیه میکنیم که به جای ویرایش مستقیم فایلهای اصلی کتابخانه، یک کپی از قطعه مورد نظر ایجاد کنید.
سپس تغییرات را بر روی نسخه کپی شده اعمال نمایید. این روش از بروز مشکلات احتمالی در بهروزرسانیهای آینده نرمافزار جلوگیری میکند. همچنین، امکان بازگشت به نسخه اصلی همیشه وجود خواهد داشت.
بهترین روش برای سفارشیسازی قطعات استاندارد در سالیدورک، ایجاد یک نسخه کپی و مستقل از قطعه اصلی است. ابتدا قطعه استاندارد مورد نظر را از Toolbox به محیط اسمبلی وارد کنید. سپس روی قطعه در درخت طراحی کلیک راست کرده و گزینه “Make Independent” را انتخاب نمایید.
پس از مستقلسازی، میتوانید قطعه را به صورت یک پارت مجزا ذخیره (Save As) کرده و نام جدیدی به آن اختصاص دهید. اکنون این پارت جدید قابلیت ویرایش کامل را دارد. شما میتوانید ابعاد، فیچرها یا حتی متریال آن را تغییر دهید. این روش اطمینان میدهد که کتابخانه اصلی Toolbox شما دستنخورده و استاندارد باقی میماند.
تولباکس (Toolbox) سالیدورک یک کتابخانه جامع از قطعات استاندارد صنعتی است. این کتابخانه شامل میلیونها قطعه از جمله پیچ، مهره، واشر، یاتاقان، خار و پین میشود. استفاده از تولباکس سرعت فرآیند طراحی را به طور چشمگیری افزایش میدهد. طراحان دیگر نیازی به مدلسازی این قطعات از ابتدا ندارند. این ابزار برای هر کاربر سالیدورک ضروری است.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، آموزشهای کاملی در خصوص نحوه استفاده و پیکربندی تولباکس ارائه میدهیم. این آموزشها شامل فعالسازی، انتخاب استانداردها، و درج هوشمند قطعات در محیط اسمبلی میشود. هدف ما این است که کاربران بتوانند به صورت بهینه از تمامی امکانات این کتابخانه قدرتمند بهرهمند شوند.
پیکربندی صحیح تولباکس اولین گام برای استفاده مؤثر از آن است. کاربران میتوانند استانداردهای مورد نیاز خود (مانند ISO، DIN، ANSI) و اندازههای خاصی از قطعات را فعال یا غیرفعال کنند. این کار باعث میشود تا تنها قطعات مرتبط با پروژه در دسترس باشند. در نتیجه، سرعت جستجو و انتخاب قطعه افزایش مییابد. مدیریت این تنظیمات بسیار مهم است.
برای استفاده بهینه از Toolbox سالیدورک، انجام پیکربندی و تنظیمات اولیه ضروری است. این تنظیمات از طریق گزینه “Configure” در بخش Toolbox Utilities قابل دسترسی هستند. در این بخش، میتوانید استانداردهای مورد نیاز خود (مانند ISO, DIN, ANSI, GB) را فعال یا غیرفعال کنید.
همچنین، امکان سفارشیسازی خصوصیات قطعات مانند پارت نامبر، توضیحات و متریال وجود دارد. شما میتوانید برای هر استاندارد و هر نوع قطعه، فیلدهای اطلاعاتی خاصی را تعریف کنید. این اطلاعات سپس در لیست قطعات (BOM) به طور خودکار نمایش داده میشوند.
استفاده از قطعات استاندارد در نرمافزار سالیدورک، یکی از اصول اساسی در طراحی مهندسی مدرن است. این قطعات که اغلب از طریق کتابخانه Toolbox در دسترس هستند، باعث افزایش سرعت، دقت و کیفیت طراحیها میشوند.
به جای صرف زمان برای مدلسازی اجزای رایج مانند پیچها، مهرهها یا یاتاقانها، طراحان میتوانند مستقیماً از مدلهای آماده و استاندارد استفاده کنند. این رویکرد، تمرکز را بر روی جنبههای نوآورانه طراحی معطوف میسازد.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش طراحی ساختمان فولادی با Weldment های سالیدورک، بر اهمیت استفاده صحیح و هوشمندانه از قطعات استاندارد تاکید ویژهای داریم. شناخت استانداردها، روشهای جستجو و جایگذاری بهینه این قطعات در محیط اسمبلی، مهارتهایی کلیدی هستند.
سالیدورک ابزارهای متنوعی برای کار با قطعات استاندارد ارائه میدهد. قابلیت SmartMates به طور خودکار قیدهای مناسب را بین قطعه استاندارد و سایر اجزای اسمبلی ایجاد میکند. این ویژگی فرآیند مونتاژ را بسیار تسریع میبخشد. همچنین، امکان جایگزینی آسان قطعات استاندارد با اندازهها یا انواع دیگر، انعطافپذیری بالایی را فراهم میکند.
برای استفاده مؤثر از قطعات استاندارد در سالیدورک، آشنایی با روشهای جستجو و انتخاب سریع قطعه ضروری است. کتابخانه Toolbox معمولاً بر اساس استانداردها (ISO, DIN, ANSI)، نوع قطعه (پیچ، مهره، واشر) و سپس مشخصات فنی (اندازه، طول) دستهبندی شده است. مرور این دستهبندیها یکی از راههای یافتن قطعه مورد نظر است.
ابزار Design Library در سمت راست محیط سالیدورک، دسترسی مستقیم به Toolbox را فراهم میکند. کاربران میتوانند با کشیدن و رها کردن (Drag and Drop) قطعه مورد نظر را به محیط اسمبلی وارد کنند. پس از رها کردن قطعه، پنجرهای برای انتخاب اندازه و سایر مشخصات آن ظاهر میشود. این روش بسیار سریع و کارآمد است.
اگرچه سالیدورک اصولاً یک نرمافزار طراحی مکانیکی است، اما قابلیتهای آن امکان مدلسازی المانهای ساختمانی را نیز فراهم میکند. با استفاده از ابزارهای Weldment و Sheet Metal، میتوان سازههای فلزی ساختمانی، چارچوبها و حتی برخی اجزای معماری را طراحی کرد. این کاربرد به خصوص برای طراحی سازههای صنعتی یا ساختمانهای با اسکلت فلزی مفید است.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، نشان میدهیم که چگونه میتوان از ابزارهای سالیدورک برای پروژههای مرتبط با سازه و ساختمان بهره برد.
تمرکز ما بر روی استفاده از پروفیلهای استاندارد ساختمانی در محیط Weldment و ایجاد اتصالات پیچیده است. همچنین، تکنیکهای مدلسازی دیوارها، کفها و سایر اجزای ساده ساختمانی نیز پوشش داده میشود.

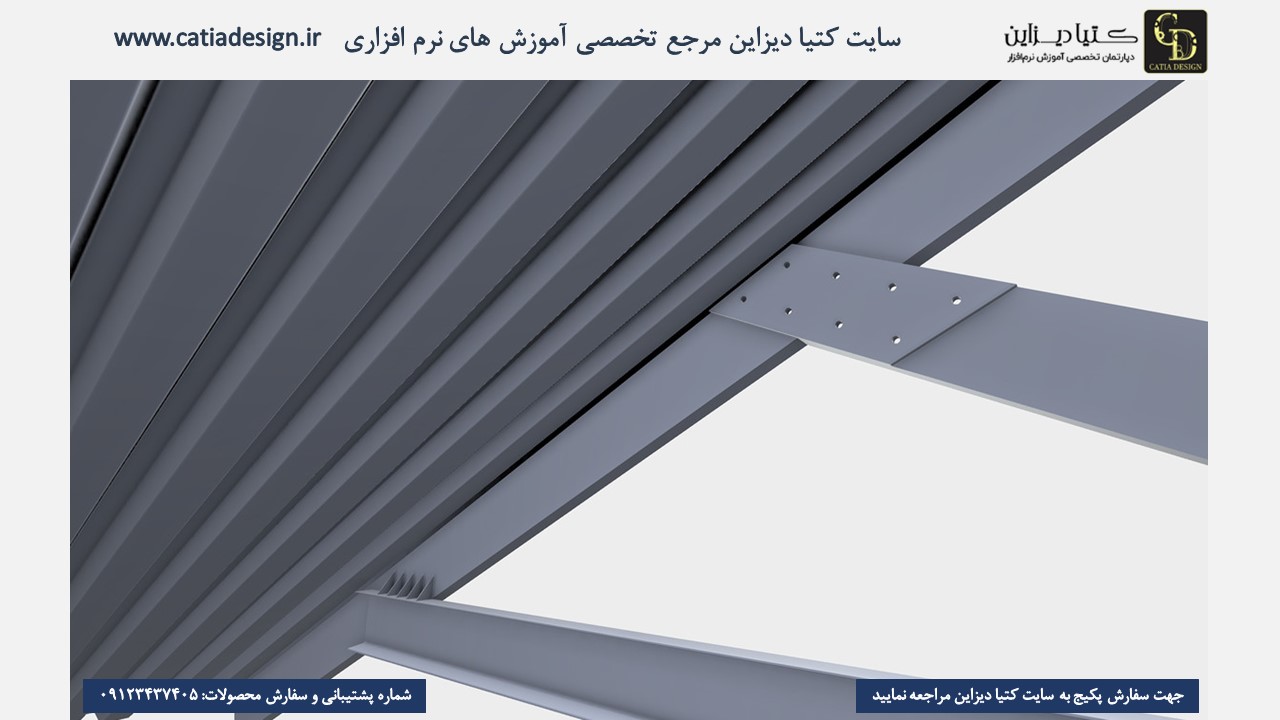

محیط Weldments در سالیدورک ابزاری بسیار قدرتمند برای طراحی و مدلسازی سازههای فلزی ساختمانی است. با استفاده از این محیط، مهندسان میتوانند به سرعت اسکلتهای فلزی را با پروفیلهای استاندارد صنعتی و ساختمانی ایجاد کنند. این پروفیلها شامل تیرآهنها، ستونها، نبشیها و ناودانیها با ابعاد و استانداردهای مختلف هستند.
یکی از مزایای کلیدی استفاده از Weldments، قابلیت تولید خودکار لیست برش (Cut List) است. این لیست شامل تمامی اطلاعات لازم برای برش پروفیلها، از جمله طول، زاویه برش و تعداد هر قطعه میباشد. این ویژگی به برنامهریزی دقیقتر فرآیند ساخت و کاهش ضایعات مواد کمک شایانی میکند.
لیست قطعات، که معمولاً با عنوان BOM (Bill of Materials) شناخته میشود، یکی از خروجیهای حیاتی در فرآیند طراحی مهندسی است. این لیست تمامی اجزا و قطعات به کار رفته در یک اسمبلی یا محصول را به همراه اطلاعات کلیدی آنها مانند شماره قطعه، نام، تعداد و جنس نمایش میدهد. سالیدورک ابزارهای قدرتمندی برای ایجاد و مدیریت خودکار لیست قطعات ارائه میدهد.
ما در کتیا دیزاین به عنوان مرجع رسمی آموزش نرم افزارهای مهندسی مکانیک به زبان فارسی، اهمیت ایجاد BOM دقیق و کامل را به دانشجویان خود آموزش میدهیم. یک لیست قطعات صحیح، مبنای برنامهریزی تولید، کنترل موجودی، برآورد هزینه و سفارشگذاری مواد اولیه است.
سالیدورک به طور خودکار اطلاعات قطعات را از خصوصیات (Properties) هر پارت و اسمبلی استخراج کرده و در جدول BOM نمایش میدهد. کاربران میتوانند ستونهای این جدول را سفارشیسازی کنند. همچنین امکان افزودن اطلاعات اضافی مانند نام تأمینکننده یا هزینه واحد نیز وجود دارد. این انعطافپذیری، BOM را به یک ابزار مدیریتی قدرتمند تبدیل میکند.
ایجاد لیست قطعات (BOM) در سالیدورک معمولاً در محیط نقشه (Drawing) انجام میشود. پس از وارد کردن نماهای مورد نظر از اسمبلی، از تب “Annotation” یا “Tables” گزینه Bill of Materials را انتخاب کنید. سپس نمای اسمبلی مورد نظر را برای ایجاد BOM انتخاب کنید.
برای سفارشیسازی BOM، میتوانید بر روی جدول کلیک راست کرده و گزینههای مختلفی را مشاهده کنید. امکان افزودن یا حذف ستونها، تغییر ترتیب آنها و ویرایش عنوان ستونها وجود دارد. همچنین، میتوانید از طریق Properties هر پارت، اطلاعاتی که در BOM نمایش داده میشود (مانند Description, Part Number, Material) را مدیریت کنید.
