محیط جوشکاری سالیدورک
آموزش محیط جوشکاری در نرم افزار Solidworks:
در ادامه سری آموزش های نرم افزار سالیدورک، سعی داریم تا شما عزیزان را با محیط جوشکاری سالیدورک آشنا کنیم.

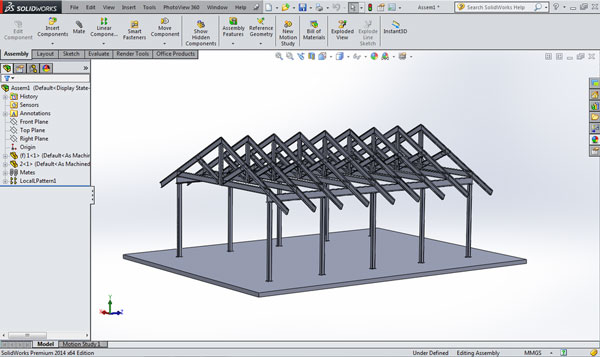

یکی از بخش های کاربردی نرم افزار سالیدورک، ابزارهای بخش Weldment است. محیط Weldment سالیدورک و ابزارهای آن برای طراحی انواع سازه های مکانیکی به کار می روند.
مهمترین هدف ما در محیط Weldment سالیدورک، طراحی سازه های مکانیکی است که معمولا با استفاده از انواع پروفیل های فلزی ساخته می شوند. در این محیط می توانیم انواع اتصالات بین قطعات را داشته باشیم. مثلا می توانیم قطعات را به یکدیگر جوش دهیم یا با استفاده از پیچ های استاندارد، آنها را به هم وصل کنیم.
نکته مهم این است که پروفیل های استاندارد، به صورت آماده در محیط Weldment سالیدورک قرار دارند و نیازی نیست که خودمان آنها را طراحی کنیم. این باعث افزایش سرعت و دقت طراحی می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
آموزش رسم اسکچ سه بعدی در سالیدورک:
به یاد دارید که برای کشیدن اسکچ دو بعدی در سالیدورک لازم است یک صفحه انتخاب شود. اما برای کشیدن اسکچ سه بعدی نیازی به انتخاب صفحه مختصات نیست. در نوار ابزار اصلی به تب اسکچ رفته، روی 3D Sketch کلیک کنید.
سپس روی یکی از المان های هندسی کلیک کنید و شروع به کشیدن یا درگ نمایید. همانطور که می بینید در کنار نشانگر موس دو حرف از سه حرف XYZ نمایش داده می شوند که این دو حرف نشان دهنده صفحه ای است که اسکچ سه بعدی سالیدورک در آن ایجاد می شود.
اضافه کردن پروفیل در نرم افزار سالیدورک:

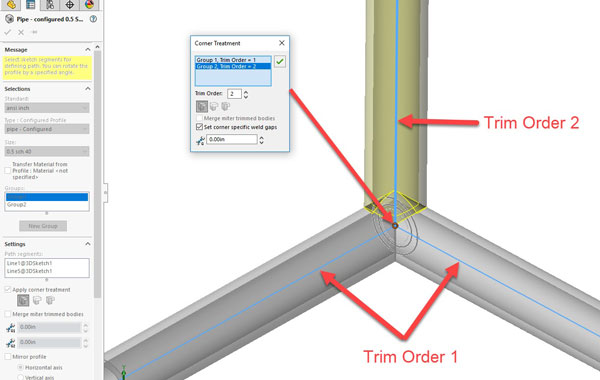

همانطور که می دانید در قسمت جوشکاری و طراحی شاسی سالیدورک، پروفیل ها و مقاطع ساختمانی و صنعتی مانند تیر آهن، نبشی، لوله، قوطی و مواردی از این قبیل وجود دارد. تعدادی از این مقاطع پس از نصب نرم افزار به صورت پیش فرض در بخش استراکچر وجود دارند ولی تعداد و تنوع این مقاطع و پروفیل ها محدود است.
با توجه به این مسئله که یک طراح در نرم افزار سالیدورک برای مدلسازی یک سازه و یا استراکچر دستگاه نیاز به تنوع بیشتر مقاطع و پروفیل های صنعتی دارد.
برای اضافه کردن پروفیل ها و مقاطع صنعتی به سالیدورک ابتدا باید به دیزاین لایبرری ( Solidworks Design Library ) در قسمت سمت راست صفحه اصلی نرم افزار مراجعه کنید. سپس وارد قسمت Solidworks Content شده و پوشه Weldments را انتخاب کنید.
پس از این مرحله با استفاده از کلید کنترل به همراه کلیک ( Control + Click ) روی استاندارد مورد نظر، عملیات دانلود شروع خواهد شد. در این قسمت لازم است آدرس یک فولدر دلخواه مانند دسکتاپ را که در فایل زیپ شده در آن ذخیره می شود را وارد نمایید.
در این مرحله باید اتصال شما به اینترنت برقرار باشد.
پیش نیاز آموزش محیط جوشکاری سازه های اسمبلی:
- تسلط بر محیط ترسیم دوبعدی Sketch
- تسلط بر محیط ترسیم سه بعدی 3D Sketch
- آشنایی با محیط Feature
- آشنایی با محیط Assembly
- آشنایی با محیط Drawing
امیدواریم مقاله محیط جوشکاری سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
