آموزش محیط Surface سالیدورک
با مقاله ای دیگر از سری آموزش های نرم افزار سالیدورک در خدمت شما عزیزان هستیم. در مقاله آموزش محیط Surface سالیدورک سعی داریم، تا برخی از دستورات کلیدی این محیط را برسی کنیم.

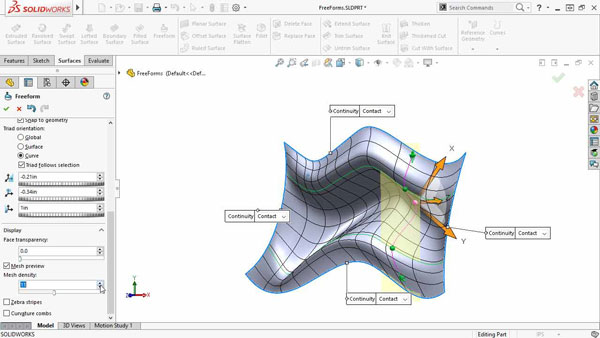

محیط Surface همانطور که از نام آن پیداست محیطی در تعامل با سطوح و طراحی و ویرایش یک قطعه در محیط نرم افزار Solidworks می باشد.
این محیط نیز همانند مابقی محیط های نرم افزار سالیدورک برخی دستورات و ابزارهای مختص به خود را دارا می باشد و می توان با فراگیری این ابزارها تسلط خود را بر نرم افزار سالیدورک و بخصوص بخش سطوح، بالا برد.
در ادامه این مقاله، ابزارهای Revolved Surface, Extrude Surface, Swept Surface محیط Surface را به ترتیب آموزش داده و آنها را برسی خواهیم کرد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
دستور Extruded Surface:
ابزار Extruded Surface این قابلیت را به طراح می دهد تا بتواند با استفاده از پروفیل طراحی شده ای، سطحی را در جهتی مشخص در محیط کاری خود ایجاد نماید. این ابزار را پس از ورود به نرم افزار سالیدورک و محیط Surface، به عنوان اولین ابزار تب Surface می توانید مشاهده کنید.
همانطور که گفتیم برای استفاده از این ابزار نیاز به پروفیلی از قبل ایجاد شده داریم. برای مثال ما در اینجا در محیط Sketch با استفاده از دستور اسپلاین، منحنی ای را بر روی یکی از صفحات پیش فرض نرم افزار ایجاد می کنیم.
اکنون و پس از ترسیم پروفیل اولیه مورد نظر برای ترسیم سطح، وارد محیط Surface می شویم و دستور Extruded Surface را فعال می نماییم. حال می توانید بخش Property Manager این دستور را در سمت چپ محیط کاری مشاهده نمایید.
دستور Revolved Surface:
اکنون به دستور بعدی از تب Surface نرم افزار سالیدورک می رسیم. از دستور Revolve برای تولید قطعات سه بعدی با مقطع گرد استفاده می شود که تولید آنها با استفاده از دستور Extrude بسیار زمان گیر و دشوار است.
برای شروع از صفحه اول Solidworks وارد منوی New شوید و Part را انتخاب کنید.
گام نخست، کشیدن طرح دو بعدی است. این طرح دو بعدی یا دوران، حول یک محور مشخص به طرح سه بعدی مورد نظر تبدیل می شود. برای رسم طرح دو بعدی، وارد منوی Sketch شوید و یکی از صفحات اصلی را انتخاب کنید.
دستور Swept Surface:
این دستور را نیز در محیط Features مورد استفاده و آموزش قرار داده ایم. در آیکون این ابزار نیز می توان کاربرد آن را تا حدودی مشاهده نمود. ( البته احتمالا این دستور در ابتدای کار و بدون ترسیم اسکچ فعال نباشد. خط یا منحنی ای در محیط اسکچ ترسیم نموده و سپس وارد محیط Surface شوید و دستور را فعال نمایید. )
دستور Swept Surface دو نوع کاربرد دارد که تحت عناوین Sketch Profile و Circular Profile در قسمت بالایی این ابزار قابل مشاهده است.
امیدواریم مقاله آموزش محیط Surface سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
