محیط اسکچ سالیدورک
درباره محیط Sketch در نرم افزار Solidworks:
آموزش محیط اسکچ سالیدورک یکی دیگر از آموزش های تولید شده در سایت کتیا دیزاین می باشد.
شما عزیزان می توانید پک کامل آموزش را با تخفیف تهیه نمایید. در این فصل با ترسیمه های دوبعدی و شیوه استفاده از دستورات محیط Sketch از قسمت Part نرم افزار سالیدورک آشنا خواهید شد.
ترسیمه یا اسکچ، عبارت است از مجموعه اعضای هندسی که عمدتا شامل خطوط و منحنی ها می باشد و با اعمال قید به شکل نهایی در خواهد آمد.
همانطور که می دانید محیط دو بعدی در سالیدورک یعنی همان محیط Sketch اولین محیطی است که برای ورود به سایر محیط های نرم افزار سالیدورک باید فرا بگیرید. در واقع این محیط دروازه ورود به محیط های دیگر نرم افزار سالیدورک می باشد.
در این فصل از آموزشمان به صورت کامل دستورات محیط Sketch را برسی خواهیم کرد و هر آنچه که لازم است برای ترسیم یک نقشه دو بعدی فرا بگیرید را به شما عزیزان آموزش خواهیم داد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

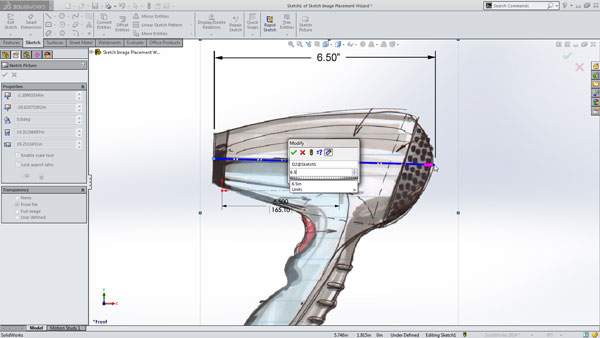

مفاهیم رنگ ها در محیط Sketch نرم افزار Solidworks:
در بخش اول آموزش گام به گام نرم افزار سالیدورک به این نکته اشاره می کنیم که هنگام رسم اسکچ در سالیدورک هر یک از ترسیم ها به رنگ های مشخص در می آیند. این رنگ ها تعاریف مشخصی دارند، و عدم توجه به این رنگ ها مشکلاتی را در حین مدلسازی ایجاد می کند.
رنگ های اصلی اسکچ ها در سالیدورک عبارتند از:
- رنگ آبی: مفهوم این رنگ مقید نبودن نمای رسم شده (نقطه، خط، کمان و…) می باشد. برای مقید کردن نمایه ها باید آنها را اندازه گذاری نمود.
- رنگ مشکی: مفهوم این رنگ مقید بودن نمای رسم شده و ثابت بودن مکان آن نسبت به مبدا مختصات می باشد.
- رنگ زرد: مفهوم این رنگ مقایرت بین قیود و یا ابعاد داده شده است.
- رنگ قرمز: مفهوم این رنگ غیر قابل حل بودن شکل به توجه به ابعاد و قیود داده شده است.
- رنگ قهوه ای: مفهوم این رنگ رفرنسی است که اکنون وجود ندارد.

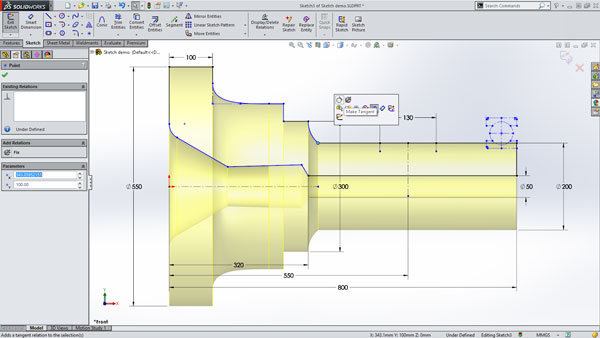

نحوه مقید سازی صحیح اسکچ سالیدورک با استفاده از مرکز مختصات:
مقید کردن اسکچ در سالیدورک به عنوان یک نرم افزار مهندسی بسیار مهم است. در حقیقت اگر اسکچ مقید نباشد بدان معنی است که برخی از اندازه های مهم در آن دیده شده و یا قیود هندسی بین خطوط و نقاط و کمان ها لحاظ نگردیده است.
مرکز مختصات در اسکچ کمک شایانی به مقید سازی ترسیم می نماید. استفاده از خطوطی که از مرکز مختصات می گذرند شما را از بسیاری از اندازه ها بی نیاز می کند. همچنین باید توجه داشت که در صورتی که ترسیم مورد نظر متقارن است سعی گردد مرکز مختصات و یکی از محورها در خط تقارن آن قرار بگیرند تا در مراحل بعدی کاربر با راحتی بیشتری از دستورات تکمیلی استفاده نماید.
آشنایی با نوار ابزار مدیریت فرمان Command Manager:
نوار ابزار مدیریت فرمان یا Command Manager به عنوان یکی از قسمت های اصلی رابط کاربری سالیدورک شناخته می شود. این نوار ابزار در حالت عادی در بخش بالایی صفحه قرار دارد و شامل تب های مختلفی مثل Sketch, Features و… می باشد.
در بسیاری از موارد کاربران به صورت ناخودآگاه این نوار ابزار را از قسمت بالایی صفحه جدا می کنند و نوار ابزار به صورت مجزا در صفحه اصلی نمایش داده می شود.
برای جا به جا کردن نوار ابزار Command Manager کافیست روی بخش بیرونی آن کلیک کنید و دکمه موس را نگه دارید، سپس با نزدیک کردن نوار ابزار مذکور به بالا، چپ یا راست صفحه، می توانید نوار ابزار را به رابط کاربری بچسبانید.
امیدواریم مقاله آموزش محیط اسکچ سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
