محیط پایپینگ سالیدورک
آموزش محیط Piping در نرم افزار Solidworks:
در ادامه سری آموزش های نرم افزار سالیدورک، با یکی دیگر از آموزش های رایگان این نرم افزار در خدمت شما عزیزان هستیم.
در مقاله آموزش محیط پایپینگ سالیدورک قصد داریم تا شما را با محیط کاربردی Piping در این نرم افزار آشنا کنیم.
طراحی سیستم های Piping و لوله کشی در نرم افزار سالیدورک با استفاده از پلاگین Routing قابل اجراست. با کمک این پلاگین طراح قادر خواهد بود که مجموعه هایی از سیستم های پالایشگاهی و نیروگاهی، حرارتی و برودتی که دارای مسیرهای لوله کشی، کابل کشی، بست ها، مخازن و… می باشد را طراحی کند.
با استفاده از پلاگین Routing دیگر نیازی نیست تا مسیر لوله ها را در محیط های معمول نرم افزار سالیدورک طراحی نمود. فقط کافیست استاندارد لوله ای که قرار است در داخل مسیر لوله کشی قرار گیرد را انتخاب نمود و سپس با ترسیم مسیر لوله کشی در محیط Sketch لوله به صورت سه بعدی ایجاد گردد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

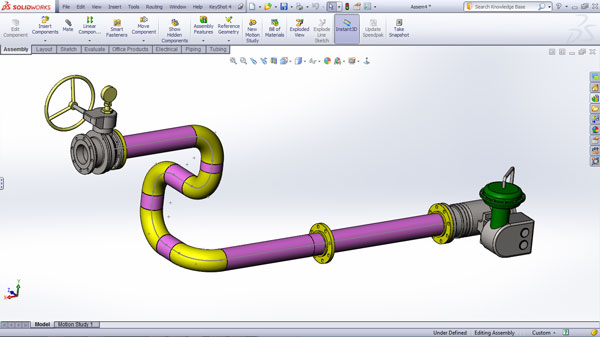

طراحی سیستم های Piping چطور کار می کند:
یک مسیر Route از یک طرح 3D هدایت می شود. Solidworks Routing از یک بانک اطلاعاتی هدایت می شود، هنگامی که برنامه صحیحی را که استفاده می کنید انتخاب کرده اید به طور خودکار قطعات مربوط را در آن برنامه انتخاب می کنید.
برای مثال اگر از فلنج لبه Sch40 استفاده می کنید تمام لوله ها و زانویی ها در همان برنامه خواهند بود. سپس اجزای مسیریابی مربوطه را به طرح سه بعدی اختصاص می دهد.
پروژه های طراحی سیستم لوله کشی و کابل با استفاده از سالیدورک :
- طراحی سه بعدی و تحلیل پایپینگ پلنت و کارخانه
- طراحی و مدلسازی سه بعدی لوله کشی موتورخانه صنعتی و مسکونی
- طراحی و مدلسازی پایپینگ و مسیر لوله تهویه مطبوع
- ساختن مدل سه بعدی و رندر از نمای کلی کارخانه و خط تولید
تبدیل تجهیزات غیر استاندارد به تجهیزات استاندارد:
یکی از قابلیت هایی که می توان در مورد پلاگین Routing مورد برسی قرار داد طراحی یک قطعه غیر استاندارد و اضافه نمودن این قطعه به پلاگین Routing به عنوان جزء استاندارد می باشد. بدین گونه که فرض کنید در طراحی یک سیستم لوله کشی نیاز به قطعه ای دارید که جزء قطعات استاندارد در Design Library نمی باشد.
در این وضعیت می توان قطعه را با محیط های معمول نرم افزار سالیدورک طراحی نمود و سپس با قابلیت Routing Library Manager قطعه غیر استاندارد را با تعیین برخی پارامترها بر روی قطعه به عنوان قطعه استاندارد تعریف نمود و به Design Library و بخش Routing اضافه کرد.
روکش دهی مسیر لوله کشی:
در Piping طراحی لوله های روکش دار، اگر بخواهیم به طور عادی عمل کنیم باید طراحی در دو فاز کاملا جدا انجام پذیرد. ابتدا لوله طراحی گردد و سپس بر روی لوله یک لایه به عنوان روکش به طور جداگانه طراحی شود و اگر روکش دارای چند لایه باشد باید هر لایه مجزا طراحی شده و روی لوله قرار گیرد و برای هر لایه جداگانه متریال معرفی گردد.
اما در پلاگین Routing بعد از اینکه مسیر لوله شکل گرفت بدون اینکه از محیط طراحی لوله خارج شویم قادر خواهیم بود روکش را بدون طراحی و با تعیین جنس روکش و حتی تعداد لایه ها، روکش ها را روی لوله ایجاد نماییم.
نکته ای که وجود دارد این است که می توانیم هم زمان ترتیب قرار گرفتن لایه های روکش را هم مشخص نماییم.
