آموزش تنظیم عملکرد در سالیدورک
در این مقاله ی آموزشی درمورد آموزش تنظیم عملکرد در سالیدورک صحبت می کنیم. نرمافزار سالیدورک با ارائه طیف گستردهای از تنظیمات، امکان سفارشیسازی و بهینهسازی محیط کاری را برای کاربران فراهم میکند.
درک صحیح این تنظیمات و نحوه عیبیابی مشکلات احتمالی، برای استفاده روان و کارآمد از نرمافزار بسیار ضروری است. بسیاری از چالشهای کاربران در حین کار با سالیدورک، با اعمال تنظیمات مناسب یا شناسایی صحیح مشکل، قابل حل میباشند. این مقاله یک راهنمای جامع برای آموزش تنظیمات مختلف و روشهای عیبیابی رایج در نرمافزار سالیدورک به شما ارائه میدهد.
هدف ما، توانمندسازی شما برای بهینهسازی عملکرد سالیدورک و رفع سریع مشکلات احتمالی برای یک تجربه کاربری بهتر است. با مطالعه این راهنما، با گزینههای مهم و نحوه پیکربندی صحیح آنها و همچنین رفع ایرادات متداول آشنا خواهید شد.
گاهی اوقات، به دلیل تغییرات متعدد در تنظیمات یا بروز مشکلات ناشناخته، نیاز به برگرداندن تنظیمات سالیدورک به حالت پیشفرض کارخانه است. این عمل میتواند بسیاری از رفتارهای غیرمنتظره نرمافزار را برطرف کرده و محیطی پایدار برای ادامه کار فراهم آورد.
فرآیند بازنشانی تنظیمات باید با دقت انجام شود، زیرا تمامی سفارشیسازیهای انجام شده توسط کاربر از بین خواهند رفت. قبل از اقدام به این کار، تهیه نسخه پشتیبان از تنظیمات فعلی، در صورت نیاز به بازگردانی آنها، بسیار توصیه میشود.
ما در مجموعه کتیا دیزاین، همواره به کاربران خود توصیه میکنیم که قبل از انجام هرگونه تغییرات عمده در تنظیمات، از آنها نسخه پشتیبان تهیه کنند. ابزارهایی مانند “Copy Settings Wizard” در سالیدورک به شما اجازه میدهند تا تنظیمات سفارشی خود را ذخیره و بازیابی نمایید.
اگر با مشکلاتی مواجه شدید که با روشهای معمول عیبیابی حل نمیشوند، بازنشانی تنظیمات میتواند یک راهحل مؤثر و نهایی باشد. این اقدام به شما یک محیط کاری تمیز و استاندارد برای شروع مجدد و بررسی مشکلات ارائه خواهد داد.
برای برگرداندن تنظیمات نرمافزار سالیدورک به حالت پیشفرض کارخانه، چندین روش و نکته مهم وجود دارد که باید مدنظر قرار گیرد. سادهترین و امنترین روش معمولاً استفاده از ابزار “SolidWorks Rx” است که به همراه خود نرمافزار نصب میشود.
در این ابزار، گزینهای برای پاکسازی و بازنشانی تنظیمات رجیستری سالیدورک وجود دارد که این عمل را به صورت خودکار انجام میدهد. قبل از اجرای این عملیات، حتماً از تمامی فایلهای باز خود در سالیدورک یک نسخه پشتیبان تهیه کرده و نرمافزار را ببندید.
روش دیگر که نیازمند دقت و آشنایی بیشتر با سیستمعامل ویندوز است، ویرایش مستقیم رجیستری (Registry Editor) میباشد. در این روش، کاربر باید به مسیر خاصی در رجیستری که مربوط به تنظیمات سالیدورک است مراجعه کند.

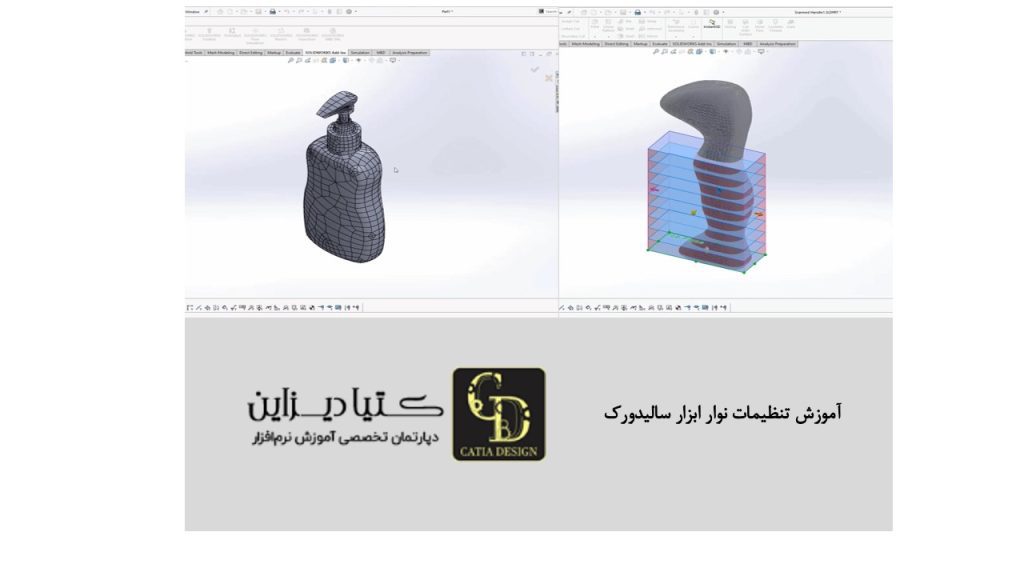

نوار ابزارها (Toolbars) در نرمافزار سالیدورک، مجموعهای از دستورات و آیکونهای پرکاربرد هستند که دسترسی سریع به آنها را فراهم میکنند. آموزش تنظیم عملکرد در سالیدورک به کاربران کمک میکند تا محیط کاری خود را مطابق با نیازها و سلیقه شخصی سفارشیسازی کنند.
برای دسترسی به تنظیمات نوار ابزار در سالیدورک، معمولاً میتوانید از منوی “Tools” و سپس گزینه “Customize” استفاده کنید. در پنجره باز شده، زبانهای به نام “Toolbars” وجود دارد که لیست تمامی نوارهای ابزار موجود را نمایش میدهد.
ما در مجموعه کتیا دیزاین، به اهمیت یک محیط کاری بهینه و شخصیسازی شده برای افزایش بهرهوری کاربران سالیدورک اعتقاد داریم. به همین دلیل، در آموزشهای خود به نحوه سفارشیسازی نوارهای ابزار و سایر عناصر رابط کاربری توجه ویژهای داریم.
ما به شما نشان میدهیم که چگونه دستورات پرکاربرد خود را در دسترسترین مکانها قرار دهید و محیطی کارآمد برای خود بسازید. این مهارت به شما کمک میکند تا با صرف زمان کمتر، به نتایج بهتری در پروژههای طراحی خود در نرمافزار دست یابید.
سفارشیسازی و مدیریت مؤثر نوار ابزار در نرمافزار سالیدورک، نقش مهمی در افزایش کارایی و سرعت عمل طراحان ایفا میکند. اولین گام در این راستا، شناسایی دستورات و ابزارهایی است که شما به طور مکرر در طول فرآیند طراحی از آنها استفاده میکنید.
پس از شناسایی این دستورات پرکاربرد، میتوانید آنها را به نوارهای ابزار موجود اضافه کرده یا یک نوار ابزار جدید ایجاد کنید. این کار باعث میشود تا دسترسی شما به این ابزارها بسیار سریعتر و راحتتر از گذشته در محیط نرمافزار انجام شود.
برای افزودن دستورات به نوار ابزار، از پنجره “Customize” (معمولاً از منوی Tools > Customize) و زبانه “Commands” استفاده کنید. در این بخش، دستورات بر اساس دستهبندیهای مختلف مانند Sketch, Features, Assembly و غیره مرتب شدهاند که کار را راحت میکند.
آموزش تنظیم عملکرد در سالیدورک برای کاربرانی که به تازگی نرمافزار را نصب کردهاند یا میخواهند با اصول اولیه کار کنند، بسیار مهم است. این تنظیمات پایهای، تاثیر زیادی بر روی نحوه عملکرد نرمافزار و تجربه کاربری شما در طول فرآیند طراحی خواهند داشت.
آشنایی با این گزینهها به شما کمک میکند تا محیط سالیدورک را از همان ابتدا مطابق با نیازها و استانداردهای خود پیکربندی کنید. این تنظیمات معمولاً در بخش “System Options” و “Document Properties” در منوی “Tools” و سپس “Options” یافت میشوند.
یکی از اولین و مهمترین تنظیمات اولیه، انتخاب واحد اندازهگیری (Units) برای اسناد جدید در نرمافزار سالیدورک است. کاربران باید بر اساس استاندارد مورد استفاده در پروژههای خود، یکی از سیستمهای واحد مانند MMGS (میلیمتر، گرم، ثانیه) را انتخاب کنند.
این تنظیم در بخش “Document Properties” و زبانه “Units” قابل دسترسی و همچنین تغییر برای کاربران نرمافزار میباشد. انتخاب صحیح واحد از بروز بسیاری از مشکلات مربوط به ابعاد و اندازهها در مراحل بعدی طراحی و ساخت جلوگیری میکند.
پس از نصب نرمافزار سالیدورک، انجام چند پیکربندی اساسی در تنظیمات اولیه برای شروع کار روان و بدون مشکل، بسیار ضروری است. اولین گام مهم، مراجعه به بخش “System Options” از طریق منوی “Tools” و سپس “Options” در محیط نرمافزار میباشد.
در این بخش، تنظیماتی مانند مسیرهای پیشفرض فایل (File Locations) برای الگوها، کتابخانه طراحی و سایر موارد را بررسی و تنظیم کنید. اطمینان از صحت این مسیرها به دسترسی صحیح نرمافزار به منابع مورد نیاز و جلوگیری از بروز خطاها کمک میکند.
گام بعدی، تنظیم واحد اندازهگیری پیشفرض برای اسناد جدید از طریق بخش “Document Properties” و زبانه “Units” است. انتخاب سیستم واحد مناسب (مانند MMGS یا IPS) بر اساس استانداردهای پروژه یا سازمان شما، از اهمیت بسیار زیادی برخوردار است.
مشکلات گرافیکی یکی از چالشهای رایجی است که کاربران نرمافزار سالیدورک ممکن است با آن مواجه شوند و بسیار آزاردهنده است. این مشکلات میتوانند شامل عدم نمایش صحیح مدلها، پرش تصویر، کندی در چرخش و جابجایی یا حتی کرش کردن نرمافزار باشند.
آموزش مشکل گرافیکی در سالیدورک به کاربران کمک میکند تا دلایل احتمالی این مشکلات را شناسایی کرده و راهحلهای مناسب را اعمال کنند. در بسیاری از موارد، این مشکلات با بهروزرسانی درایور کارت گرافیک یا تنظیم صحیح گزینههای گرافیکی سالیدورک قابل حل هستند.
یکی از اولین اقداماتی که در صورت بروز مشکل گرافیکی باید انجام شود، بررسی سازگاری کارت گرافیک و درایور آن با نسخه سالیدورک است. وبسایت رسمی سالیدورک لیستی از کارتهای گرافیک و درایورهای تایید شده (Certified) را برای هر نسخه از نرمافزار ارائه میدهد.
ما در مجموعه کتیا دیزاین، به خوبی از اهمیت عملکرد گرافیکی روان در تجربه کاربری سالیدورک آگاه هستیم و به آن میپردازیم. ما در آموزش تنظیم عملکرد در سالیدورک به شما آموزش میدهیم که چگونه تنظیمات گرافیکی در بخش “System Options” و قسمت “Performance” و “Display” را بهینه کنید.
شناسایی و رفع مشکلات رایج گرافیکی در محیط نرمافزار سالیدورک نیازمند یک رویکرد سیستماتیک و دقیق از سوی کاربر است. اولین گام، همانطور که پیشتر نیز اشاره شد، بررسی بهروز بودن و سازگاری درایور کارت گرافیک با نسخه سالیدورک میباشد.
بسیاری از مشکلات گرافیکی مانند پرش تصویر، نمایش ناقص مدلها یا کندی در عملکرد، مستقیماً به درایور کارت گرافیک مربوط میشوند. همیشه از آخرین درایور توصیه شده توسط وبسایت رسمی سالیدورک یا سازنده کارت گرافیک خود استفاده کنید تا بهترین نتیجه را بگیرید.
گام دوم، بررسی و تنظیم گزینههای گرافیکی موجود در بخش “System Options” نرمافزار سالیدورک، به ویژه در قسمت “Performance” است.
گزینهای به نام “Use software OpenGL” وجود دارد که در صورت فعال شدن، بار پردازش گرافیکی را از کارت گرافیک به پردازنده منتقل میکند. فعال کردن این گزینه میتواند در برخی موارد که مشکل از ناسازگاری درایور یا سختافزار کارت گرافیک است، به طور موقت کمککننده باشد.

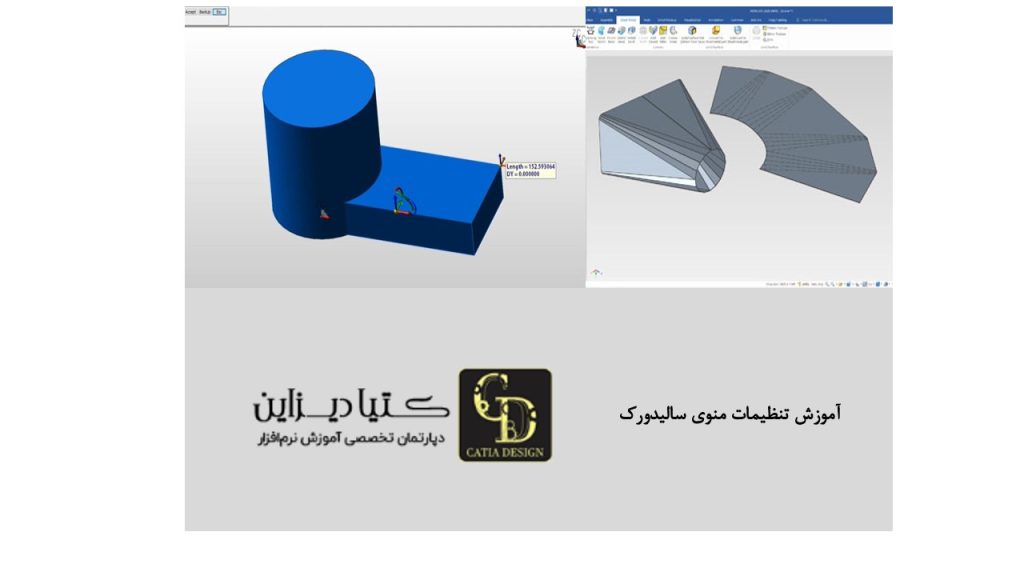

منوهای نرمافزار سالیدورک، دروازه دسترسی به تمامی دستورات، ابزارها و تنظیمات مختلف این نرمافزار قدرتمند و پیچیده هستند. آموزش تنظیمات منوی سالیدورک به کاربران کمک میکند تا با ساختار منوها آشنا شده و نحوه سفارشیسازی آنها را بیاموزند.
اگرچه ساختار اصلی منوها ثابت است، اما کاربران میتوانند ترتیب برخی آیتمها را تغییر داده یا میانبرهای صفحهکلید را برای دسترسی سریعتر تعریف کنند. این سطح از سفارشیسازی به افزایش سرعت و راحتی کار با نرمافزار سالیدورک برای کاربران حرفهای کمک شایانی میکند.
پنجره “Customize” که از طریق منوی “Tools” قابل دسترسی است، بخش اصلی برای انجام تنظیمات مربوط به منوها میباشد. در این پنجره، زبانهای به نام “Keyboard” وجود دارد که به کاربران اجازه میدهد میانبرهای صفحهکلید (Keyboard Shortcuts) را برای دستورات مختلف مشاهده و ویرایش کنند.
ما در مجموعه کتیا دیزاین، باآموزش تنظیم عملکرد در سالیدورک به کاربران خود نشان میدهیم که چگونه از قابلیتهای سفارشیسازی منوها برای بهینهسازی گردش کار خود استفاده کنند.
سفارشیسازی منوها و به ویژه میانبرهای صفحهکلید در نرمافزار سالیدورک، یکی از راههای مؤثر برای افزایش سرعت و بهرهوری کاربران است. برای دسترسی به این تنظیمات، کاربران باید از منوی “Tools” گزینه “Customize” را انتخاب کرده و سپس به زبانه “Keyboard” مراجعه کنند.
در این بخش، لیست کاملی از تمامی دستورات موجود در سالیدورک به همراه میانبرهای صفحهکلید اختصاص داده شده (در صورت وجود) نمایش داده میشود. کاربران میتوانند با جستجوی نام دستور، به سرعت میانبر آن را پیدا کرده یا یک میانبر جدید برای آن تعریف نمایند.
هنگام تعریف یک میانبر جدید، باید دقت کرد که از ترکیب کلیدهایی استفاده نشود که قبلاً به دستور دیگری اختصاص داده شدهاند. در صورت وجود تداخل، نرمافزار معمولاً هشداری را به کاربر نمایش میدهد تا از این موضوع مطلع شود و آن را برطرف کند.
مشکل عدم نمایش قطعه در سالیدورک یکی از مواردی است که میتواند برای کاربران، به ویژه افراد تازهکار، بسیار گیجکننده باشد. دلایل مختلفی ممکن است منجر به بروز این مشکل شوند، از تنظیمات ساده نمایش گرفته تا مشکلات مربوط به فایل یا گرافیک. آموزش تنظیم عملکرد در سالیدورک به کاربران کمک میکند تا به سرعت مشکل را تشخیص داده و آن را برطرف کنند.
یکی از شایعترین دلایل عدم نمایش یک قطعه، مخفی (Hide) شدن آن توسط کاربر به صورت عمدی یا سهوی است. در درخت طراحی FeatureManager، قطعات یا بدنههای مخفی شده معمولاً با آیکونی متفاوت (مثلاً خاکستری یا شفاف) نمایش داده میشوند.
با راستکلیک بر روی آیتم مورد نظر و انتخاب گزینه “Show”، میتوان آن را مجدداً در محیط گرافیکی قابل مشاهده کرد. همچنین، بررسی وضعیت “Suppress” بودن قطعات یا فیچرها نیز اهمیت دارد، زیرا قطعات سرکوب شده در مدل نمایش داده نمیشوند.
مشکل عدم نمایش صحیح یا کامل قطعات در محیط نرمافزار سالیدورک میتواند دلایل متعددی داشته باشد که نیازمند بررسی دقیق است. یکی از اولین مواردی که باید بررسی شود، وضعیت “Hide/Show” بودن قطعه یا بدنه در درخت طراحی FeatureManager میباشد.
اگر قطعهای به اشتباه مخفی (Hide) شده باشد، با راستکلیک بر روی نام آن و انتخاب گزینه “Show” مجدداً ظاهر خواهد شد. همچنین، مطمئن شوید که قطعه یا فیچرهای اصلی آن در حالت “Suppress” قرار نگرفته باشند و فعال باشند.
دلیل دیگر میتواند مربوط به تنظیمات نمایش (Display Settings) در خود نرمافزار سالیدورک یا حتی در سطح سیستمعامل باشد. بررسی حالت نمایش (مانند Shaded, Wireframe, Hidden Lines Removed) و اطمینان از انتخاب گزینه مناسب برای دیدن قطعه مهم است.
محیط دراوینگ (Drawing) در نرمافزار سالیدورک برای ایجاد نقشههای مهندسی دو بعدی از مدلهای سه بعدی قطعات و مونتاژها استفاده میشود. آموزش تنظیمات محیط دراوینگ در سالیدورک به کاربران کمک میکند تا نقشههایی مطابق با استانداردها و نیازهای خود ایجاد کنند.
این تنظیمات شامل موارد متعددی از جمله فرمت شیت (Sheet Format)، استاندارد نقشهکشی، تنظیمات مربوط به ابعاد و تلرانسها میباشد. تسلط بر این تنظیمات برای تهیه مستندات فنی دقیق و حرفهای، برای مهندسان و طراحان بسیار ضروری و حیاتی است.
یکی از اولین و مهمترین تنظیمات در محیط دراوینگ، انتخاب یا ایجاد یک شیت فرمت مناسب برای نقشههای مهندسی است. شیت فرمت شامل کادر نقشه، جدول مشخصات (Title Block) و سایر اطلاعات ثابت مانند لوگوی شرکت و مقیاس میباشد. کاربران میتوانند از شیت فرمتهای استاندارد موجود در سالیدورک استفاده کرده یا شیت فرمتهای سفارشی خود را ایجاد و ذخیره کنند.
ما در مجموعه کتیا دیزاین، به اهمیت تهیه نقشههای مهندسی استاندارد و خوانا در فرآیند تولید و ساخت قطعات کاملاً واقف هستیم. به همین دلیل، در آموزش تنظیم عملکرد در سالیدورک به تفصیل به تنظیمات محیط دراوینگ، از جمله سفارشیسازی شیت فرمتها، میپردازیم.
پیکربندی صحیح شیت فرمت (Sheet Format) و انتخاب استانداردهای مناسب نقشهکشی، اساس ایجاد نقشههای مهندسی حرفهای در سالیدورک است. شیت فرمت، چارچوب کلی نقشه شما را تشکیل میدهد و شامل کادر دور نقشه و جدول مشخصات (Title Block) میباشد.
کاربران میتوانند از طریق دستور “Edit Sheet Format”، به ویرایش این المانها پرداخته و اطلاعاتی مانند نام شرکت، طراح، تاریخ و شماره نقشه را وارد کنند. همچنین، امکان افزودن لوگوی شرکت یا سایر نمادهای گرافیکی به شیت فرمت برای کاربران حرفهای نیز وجود دارد.
انتخاب استاندارد نقشهکشی ( مانند ISO, ANSI, DIN) یکی دیگر از تنظیمات مهم در محیط دراوینگ نرمافزار سالیدورک است. این تنظیم که معمولاً در بخش “Document Properties” و زبانه “Drafting Standard” قابل دسترسی است، بر روی ظاهر خطوط، فلشها، و نحوه نمایش ابعاد تاثیر میگذارد.

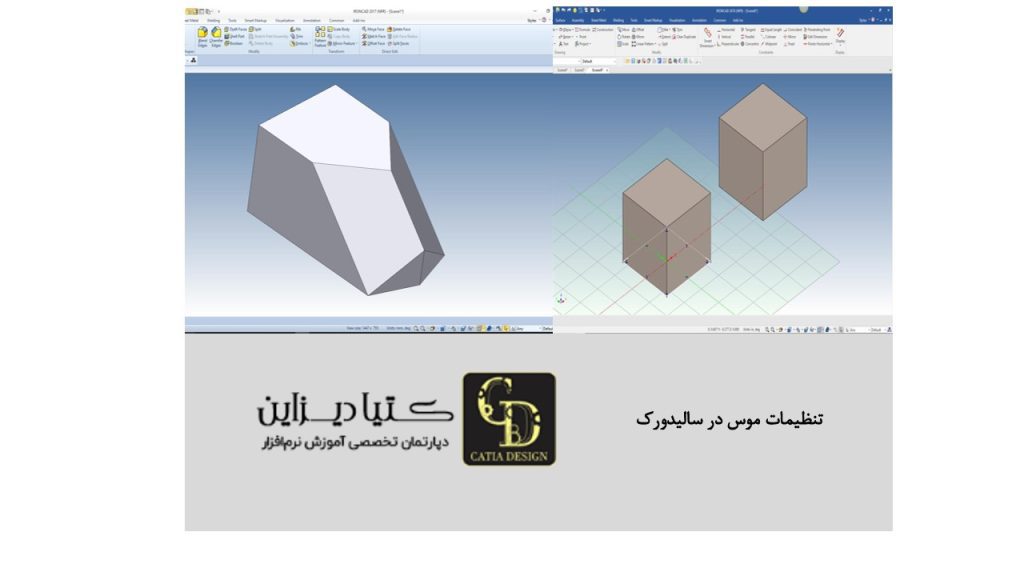

تنظیمات موس در نرمافزار سالیدورک نقش مهمی در راحتی و سرعت کار کاربران، به ویژه در هنگام ناوبری در محیط سهبعدی دارد. سالیدورک قابلیتهای متنوعی برای سفارشیسازی عملکرد دکمههای موس و همچنین حرکات موس (Mouse Gestures) ارائه میدهد. آشنایی با این تنظیمات به کاربران کمک میکند تا محیط کاری خود را ارگونومیکتر کرده و دستورات پرکاربرد را سریعتر اجرا کنند.
یکی از تنظیمات پرکاربرد موس، مربوط به عملکرد چرخ میانی موس (Middle Mouse Button/Wheel) در محیط نرمافزار سالیدورک است. به طور پیشفرض، چرخاندن چرخ موس برای بزرگنمایی (Zoom In/Out) و نگه داشتن و حرکت دادن آن برای چرخش (Rotate) مدل استفاده میشود.
کاربران میتوانند این رفتارها را از طریق بخش “System Options” و قسمت “View” و سپس “Mouse” تا حدی تغییر دهند. همچنین، تنظیمات مربوط به سرعت بزرگنمایی و جهت چرخش نیز در همین بخش برای کاربران و مهندسان قابل تنظیم میباشد.
بهینهسازی عملکرد موس و سفارشیسازی حرکات آن (Mouse Gestures) در نرمافزار سالیدورک میتواند تجربه کاربری را به طور چشمگیری بهبود بخشد. ما در آموزش تنظیم عملکرد در سالیدورک به این موضوع می پردازیم.
برای شروع، کاربران میتوانند از بخش “System Options” و سپس “View” تنظیمات مربوط به سرعت زوم با چرخ موس را تنظیم کنند. همچنین، گزینه “Reverse mouse wheel zoom direction” به کاربرانی که به جهت معکوس زوم عادت دارند، کمک شایانی میکند. این تنظیمات ساده اما مهم، ناوبری در مدلهای بزرگ و پیچیده را برای کاربران و طراحان بسیار روانتر و راحتتر میسازد.
قابلیت بسیار قدرتمند “Mouse Gestures” به کاربران اجازه میدهد تا با یک حرکت ساده موس، به دستورات پرکاربرد دسترسی سریع داشته باشند. برای سفارشیسازی این حرکات، به منوی “Tools” رفته، “Customize” را انتخاب کرده و سپس وارد زبانه “Mouse Gestures” شوید.
