محیط پارت سالیدورک
آموزش محیط Part در نرم افزار Solidworks:
در این مقاله قصد داریم تا شما عزیزان را با محیط پارت سالیدورک آشنا کنیم.

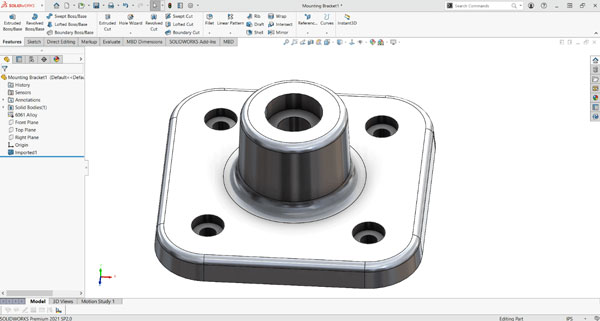

این محیط شامل امکاناتی برای طراحی مدل های سه بعدی می باشد. همانطور که قبلا هم گفته شد، طراحی در نرم افزار Solidworks بر مبنای طرح های دو بعدی انجام می گیرد. محیط Part محیطی است که در آن می توان مدل های منفرد سه بعدی را بر مبنای طرح های دو بعدی ایجاد کرد.
در بخش Command Manager در ابتدا زبانه Features زبانه فعال است و دستورات مربوط به این زبانه نمایش داده می شود. با کلیک بر روی دیگر زبانه ها می توان آنها را در حالت فعال قرار داد.
برای افزایش و یا کاهش نوار ابزارها می توان با راست کلیک بر روی یکی از زبانه های موجود این کار را انجام داد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
معرفی برخی نوار ابزارها در محیط پارت Solidworks:
نوار ابزار Sketch: کلیه امکانات مربوط به ترسیم دو بعدی در این نوار ابزار قرار دارد. دستورات ایجاد هندسه های دو بعدی، دستورات ویرایشی و دستورات ایجاد قیدها در این نوار ابزار قرار دارند.
نوار ابزار Features: این بخش شامل دستوراتی جهت ایجاد مدل های سه بعدی طبق ترسیم های دو بعدی است.
نوار ابزار Evaluate: این نوار ابزار شامل امکاناتی جهت آنالیز مدل های ایجاد است. آنالیز هایی مانند آنالیز جرمی، آنالیز هندسی و … که می توان محاسبات مربوط به جرم، حجم، مساحت را به آسانی انجام داد.
نوار ابزار Sheetmetal: محیط طراحی برای قطعات ورقکاری است. قطعات ساخته شده از ورقکاری، حاصل عملیات خم کاری و برش کاری روی ورق های نازک فلزی است. با دستوراتی که در این نوار ابزار گنجانده شده امکان طراحی این گونه قطعات فراهم شده است.
نوار ابزار Surface: این نوار ابزار جهت طراحی سطوح مدل های پیچیده است که به روش های معمول طراحی، طراحی آنها مشکل می باشد.
نحوه تغییر واحد در محیط Part:
برای خیلی از کاربران نرم افزار سالیدورک پیش می آید که واحد اندازه گذاری محیط Part به صورت پیش فرض روی حالت متریک قرار ندارد و کاربر مجبور است تا هر بار که وارد این محیط می شود آن را تغییر دهد.
در این صورت خیلی محتمل است که کاربر این تغییر واحد دا فراموش کند و مدل را به صورت اینچی ایجاد کند و در پایان مجبور است تا همه اندازه ها را مجددا تغییر دهد. برای تغییر واحد اندازه گذاری در محیط Part به طوری که این تغییر به صورت دائمی در نرم افزار ایجاد شود، باید به این صورت عمل کنیم.
ابتدا یک محیط پارت را باز کرده، واحد آن را روی حالت مورد نظر قرار می دهیم. سپس روی Save As در نرم افزار سالیدورک کلیک کرده و فرمت فایل را روی حالت prtdot قرار می دهیم.
محل ذخیره را نیز در آدرس زیر تنظیم می کنیم. فایل فعلی را می توانیم با نام جدید و به عنوان یک تمپلیت جدید ذخیره کنیم.
C:ProgramDataSolidworksSolidworks2018Templates
امیدواریم مقاله محیط پارت سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
