آموزش ورقکاری در کتیا:
در این مقاله سعی داریم تا به طور مختصر به آموزش محیط ورقکاری در کتیا بپردازیم.
ورقکاری یا Sheet Metal یکی از محیط های نرم افزار CATIA می باشد. همان طور که می دانید یک سری از قطعات وجود دارند که باید به روش ورقکاری تولید شوند.
در واقع برای طراحی قطعاتی که با خم های ساده قابل تولید می باشند مثل کیس رایانه یا سینک ظرفشویی ما می توانیم از محیط Sheet Metal استفاده کنیم.
ما در محیط ورقکاری علاوه بر اینکه می توانیم این قطعات را طراحی کنیم می توانیم آنها را گسترش هم بدهیم. توجه داشته باشید که ضخامت قطعات در محیط ورقکاری ثابت می باشد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
چگونه وارد محیط ورقکاری (Sheet Metal) شویم

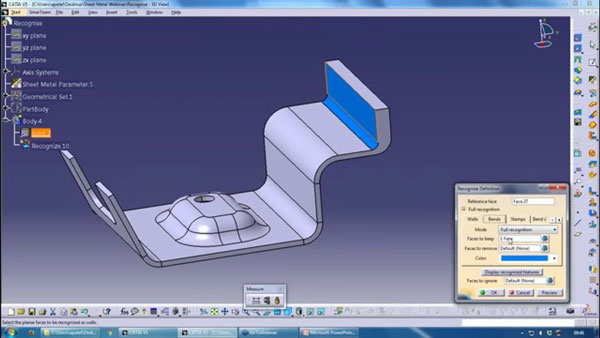

برای ورود به محیط Sheet Metal از ماژول Mechanical گزینه Generative SheetMetal Design را انتخاب می کنیم.
در محیط SheetMetal کتیا جعبه ابزارهای مختلفی برای ورقکاری در نظر گرفته شده است. در ابتدای ورود به این محیط متوجه می شوید که تمامی جعبه ابزارها خاموش هستند. پس ابتدا باید پارامترهای مورد نظر را انتخاب نمایید.
محیط Generative SheetMetal Design نرم افزار کتیا را می توان محیط اصلی طراحی ورقکاری و طراحی قطعات با ضخامت یکسان دانست، که استفاده از ابزارهای راحت و کاربردی به راحتی هر مدلی را از ورق طراحی کرد.
روش خم کاری (Bending) یکی از پرکاربردترین روش های ساخت قطعات می باشد. اغلب بر روی این قطعات فرم های استانداردی با منظورهای متفاوت ایجاد شده است. مثال ساده این نوع قطعات کیس دستگاه رایانه است.
دستورات محیط ورقکاری کتیا
عمده دستوراتی که در محیط Sheetmetal کتیا مورد استفاده قرار می گیرد عبارتند از:
- دستور Wall
- دستور Wall on edge
- دستور Flange
- دستور Hem
- دستور Tear Drop
- دستور User Flange
- دستور Recognize
- دستور Hooper
- دستور Free Form Surface
- دستور Rolled Wall
- دستور Bend
- دستور Conical Bend
- دستور Bend From Flat
- دستور Unfolding
- دستور Folding
- دستور Curve Mapping
- دستور Cut Out
- دستور Hole
- دستور CirCular Cut Out
- دستور Corner Relief
- دستور Corner
- دستور Chamfer
