آموزش استراتژی خشن کاری در نرم افزار PowerMill:

در ادامه سری آموزش های رایگان نرم افزار پاورمیل، در مقاله استراتژی خشن کاری در پاورمیل قصد داریم تا نکاتی را در این مورد به شما عزیزان آموزش دهیم.

PowerMill یک راه حل سه بعدی CAM ( ساخت به کمک رایانه ) است که برای برنامه نویسی مسیر های ابزار برای 2 تا 5 محور CNC ( کنترل عددی رایانه ) دستگاه فرزکاری توسط مایکروسافت ویندوز اجرا می شود و توسط نرم افزار Autodesk ساخته شده است.

صنایع مهندسی برای تعیین مسیر های بهینه ابزار برای کاهش زمان، هزینه های تولید و همچنین کاهش باربرداری ابزار و افزایش صافی سطح قطعات از PowerMill برای ماشینکاری ۳، ۲، و ۵ محور استفاده می کنند.

قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش پاورمیل می نماییم.

شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

سفارش پکیج آموزش کامل پاورمیل PowerMill

سفارش پکیج

مشاهده تمامی پکیج های مهندسی مکانیک

مشاهده همه

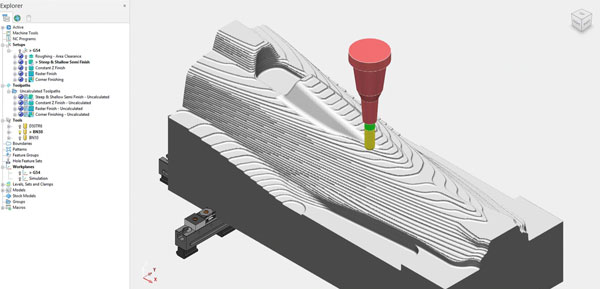

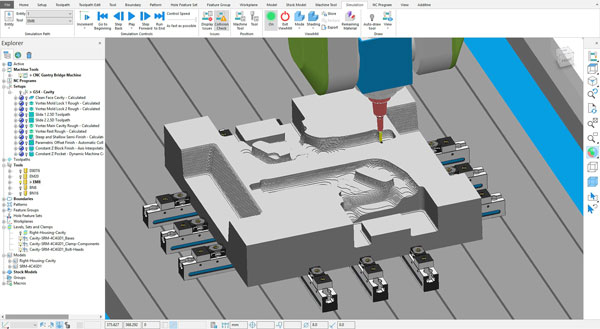

انجام خشن کاری Roughing با استفاده از نرم افزار پاورمیل:

جهت انجام خشن کاری از منوی ماشینکاری می توانید منوی 2.5D Area Clearance برای ماشینکاری ۲/۵ بعدی و 3D Area Clearance را برای ماشینکاری ۳ بعدی انتخاب کنیم.

استراتژی های خشنکاری به شرح زیر است:

Raster
Profile
Offset

استراتژی Raster:

در این روش، ماشینکاری به صورت خطوط مستقیم و موازی انجام می شود.

پارامترهای این استراتژی به شرح زیر می باشد:

Raster Angle: زاویه خشن کاری به دو صورت دستی یا خودکار تعیین می شود.
Auto Angle: در صورت انتخاب این گزینه PowerMill بهترین زاویه را به طور خودکار در نظر میگیرد. از این گزینه می توانید در سطوح منحصر به فرد همانند سوراخ ها استفاده کنید.
Auto Angle Mode: در این حالت PowerMill سطوح را یافته و بهترین زاویه را برای هر یک از آنها در نظر می گیرد.
Manual Angle: در صورت عدم انتخاب گزینه Auto Angle در این ناحیه، می توانید زاویه را به صورت دستی وارد کنید.
Remove Unnecessary Raster Span: در صورت انتخاب این گزینه، بخش هایی از مسیر ماشینکاری که براده برداری خاصی بر روی مدل انجام نمی دهد حذف خواهد شد.

Minimize Full Width Cuts: گاهی ممکن است مسیرهای ماشینکاری بخ گونه ای باشد که ابزار حجم زیادی از قطعه را در یک مرحله ماشینکاری کند. در این حالت ممکن است به علت فشار زیاد به ابزار آسیب وارد شود.
Maintain Constant Step Over: در صورت انتخاب این گزینه مقدار اندازه Step Over ثابت نگه داشته می شود.
