دستور Rotate در سالیدورک
معرفی دستور Rotate در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Rotate در سالیدورک سعی داریم تا شما عزیزان را با این دستور کاربردی آشنا کنیم.
در نرم افزار سالیدورک، یک سری از دستورات هستند که از آنها برای اعمال ویرایش بر روی طرحی که کشیده ایم استفاده می شود. بطور مثال از دستور Move برای جا به جا کردن طرحی که کشیده ایم استفاده می شود.
از دستور Copy برای کپی گرفتن از طرح، در همان فایل اجرائی استفاده می شود. از دستور Rotate برای دوران دادن طرح در یک زاویه خاص استفاده می شود. و در پایان از دستور Stretch برای تغییر دادن قسمتی از طرح، که نمی خواهیم سایر قسمت ها تحت تاثیر این جا به جایی قرار گیرد استفاده می کنیم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

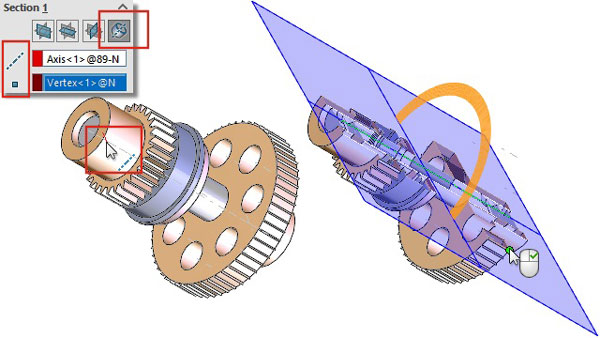

آموزش دستور Rotate در نرم افزار Solidworks:
در قسمت خصوصیات این دستور، تمام اضلاع Sketch خود را انتخاب کنید. در قسمت Parameters باید مرکز دوران را از طریق پنجره Center of Rotation انتخاب کنید تا Sketch حول این محور دوران کند.
بر روی یکی از نقاط Sketch در محیط گرافیکی کلیک کنید، حالا می توانید زاویه چرخش Sketch را به طور دستی و با درگ کردن روی دسته های Sketch به حالت دلخواه تغییر دهید.
شما همچنین می توانید این کار را با وارد کردن زاویه چرخش در قسمت Parameters به طور خودکار انجام دهید.
آموزش دستور Move در نرم افزار Solidworks:
ابتدا در یکی از نما ها طرحی به شکل مستطیل رسم کنید. سپس دستور Move Entities را از نوار ابزار Sketch اجرا کنید. همچنین می توانید از منوی Tools گزینه Sketch Tools گزینه Move را انتخاب نمایید.
در قسمت Move Entities، در بخش خصوصیات مربوط به ای دستور هر چهار ضلع تشکیل دهنده مستطیل را انتخاب کنید. در صورتی که می خواهید قیود اضلاع نیز حفظ شوند، می توانید گزینه Keep Relation را نیز انتخاب کنید.
در قسمت Parameters گزینه X/Y را انتخاب کنید. در این حالت جا به جایی Sketch در راستای X/Y به اندازه مقادیر انتخاب شده در پنجره های دلتا X و دلتا Y خواهد بود.
آموزش دستور Copy در نرم افزار Solidworks:
از نوار ابزار Sketch گزینه Copy Entities را انتخاب کنید. در پنجره مربوط به خصوصیات آن، هر چهار ضلع مستطیل را انتخاب کنید. در قسمت Parameters گزینه X/Y را انتخاب کرده و در مقابل آن یک عدد منفی تایپ کنید. با تایید دستور می بینید که Sketch در راستای Y و پایین تر از Sketch قبلی Copy شده است.
با انتخاب گزینه From to نیز می توانید با کلیک بر روی یک نقطه از Sketch و حرکت ماوس به اطراف، یک نمونه مشابه Sketch در موقعیت دلخواه ایجاد کنید.
امیدواریم مقاله دستور Rotate در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
