دستور Rib در کتیا
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Rib در کتیا، قصد داریم تا مطالبی را به طور مختصر درباره نوار ابزار Sketcher به شما عزیزان ارائه دهیم.
محیط پارت دیزاین یکی از اصلی ترین محیط های طراحی سه بعدی در نرم افزار کتیا می باشد. از ویژگی های مهم پارت دیزاین، توانایی این محیط برای آماده سازی قطعه جهت ساخت است، چراکه هدف از مدلسازی و طراحی قطعات در نرم افزار های طراحی، مکانیزم ساخت آنهاست.
آشنایی با دستورات این محیط و تسلط بر نحوه استفاده از آنها یکی از مهمترین ویژگی های یک طراح است.
همانطور که می دانید برای مدل کردن یک طرح نو، در ابتدا باید مدل دوبعدی Sketch یا ترسیم، و قید گذاری گردد و سپس با استفاده از دستورات محیط پارت دیزاین، مدل سه بعدی را نهایی کنیم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
نوار ابزار Sketcher:
در نوار ابزار Sketcher دستورات زیر برای ساخت قطعات سه بعدی مورد استفاده قرار می گیرند و ما به طور مختصر به آنها اشاره خواهیم کرد.
دستور PAD:
پرکاربرد ترین دستور نوار ابزار Sketcher است که برای اکسترود کردن یا ارتفاع دادن به یک یا چند منحنی بسته، حول یک خط صاف. ( افزایش حجم )
دستور Pocket:
برای حذف یک حجم مورد استفاده قرار می گیرد، مثلا ایجاد یک سوراخ روی جسم دیگر. ماهیت این فرآیند مشابه دستور Pad است، با این تفاوت که بجای اضافه کردن، حجمی را از یک قطعه دیگر حذف می کنید. ( کاهش حجم )
دستور Shaft:
این دستور می تواند با کمک چرخاندن سطح مقطع حول یک محور دوران، قطعه سه بعدی را به وجود بیاورد. ( افزایش حجم )
دستور Groove:
این دستور مشابه Shaft است با این تفاوت که با دوران سطح مقطع، بخشی از حجم قطعه ای دیگر را حذف می کند. ( کاهش حجم )

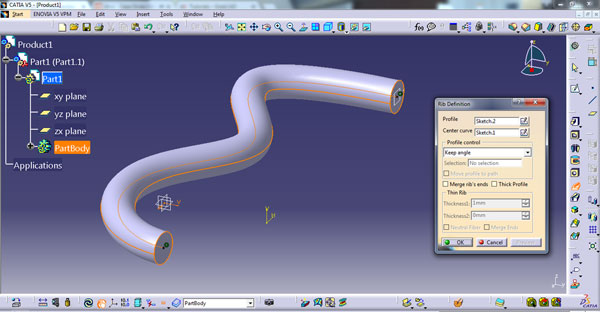

دستور Rib:
این دستور با هدایت سطح مقطع در راستای یک منحنی، قطعات سه بعدی را ایجاد می کند. ( حجم مثبت )
دستور Slot:
این دستور مشابه Rib است. با این تفاوت که برای حذف حجم مورد استفاده قرار می گیرد و عملکرد آن مشابه شیار زنی روی یک قطعه کار است. ( حجم منفی )
دستور Hole:
برای ایجاد انواع سوراخ های راه به در، کور، مخروطی، کانتربور، کانتر سینک و… مورد استفاده قرار می گیرد. ( برای سوراخ زنی )
دستور Multi Section:
این دستور بین دو سطح مقطع مختلف که روی صفحات متفاوتی قرار گرفته اند حجم سه بعدی و تو پر به وجود می آورد. ( حجم مثبت )
ابزار Sketch Analysis:
در تمامی دستورات بالا چنانچه منحنی سطح مقطع بسته نباشد، با پیغام خطا رو به رو خواهید شد و عملیات انجام نمی شود. برخلاف آنچه به نظر می رسد گاها یافتن نقطه باز منحنی کار بسیار دشواری است، یا در مواردی نقطه یا خطی به صورت اضافه در فضای Sketch ترسیم شده اند که برای نرم افزار قابل قبول نیست و بسته بودن منحنی را زیر سوال می برد.
ابزار Sketch Analysis برای یافتن نقاط باز منحنی، خطوط و نقاط اضافه بسیار مفید است.
نکته: این دستور در نوار ابزار Sketcher وجود ندارد و ابزاری مستقل محسوب می شود.
امیدواریم مقاله دستور Rib در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
