مهندسی معکوس و ابر نقاط در کتیا
یکی از کاربردی ترین و مهمترین مباحث در نرم افزار کتیا CATIA مبحث مهندسی معکوس Reverse Engineering به روش ابر نقاط می باشد.
امروزه با بکارگیری دستگاه های ابعاد برداری دیجیتال (دستگاه های CMM و اپتیک) به منظور سهولت در اندازه برداری قطعات پیچیده و افزایش سرعت و دقت در مهندسی معکوس ، کاربرد این روش بسیار رایج و حائز اهمیت شده است.

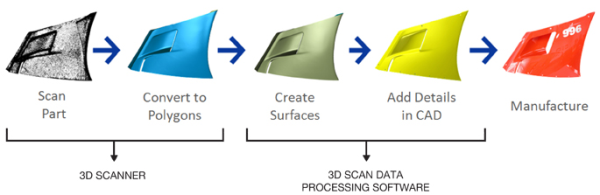

ابر نقاط در واقع فایل حاوی مختصات سه بعدی تعداد زیادی نقطه در فضا است که توسط تصویر برداری دستگاه های مخصوصی به نام اسکنر سه بعدی از روی سطح قطعه مورد نظر تهیه می گردد که به این فرایند در اصطلاح دیجیتایز کردن گفته می شود.
پس از انجام تصویر برداری از روی سطح قطعه و تهیه فایل ابر نقاط، باید سطوح مورد نظر را بر روی این نقاط ایجاد نماییم که به این کار مهندسی معکوس بر روی فایل ابر نقاط گفته می شود.
محیط های مهندسی معکوس در نرم افزار کتیا :
نرم افزار کتیا به عنوان یکی از قوی ترین نرم افزارهای طراحی مهندسی دارای سه محیط بسیار پیشرفته و حرفه ای در زمینه مهندسی معکوس به روش ابر نقاط می باشد.
- Digitized shape editor
- Quick surface reconstruction
- Shape sculptor
آموزش هر سه محیط ذکر شده در دوره پیشرفته پکیج آموزش CATIA به طور کامل به صورت فیلم توسط مدرس برتر کتیا مهندس آرش کریمی تدریس شده است .
درباره پکیج مجموعه مثال کتیا :
پکیج مجموعه مثال کتیا دارای ۵۸ مثال بسیار کاربردی برای دوره مقدماتی و پیشرفته کتیا میباشد که ۸ مثال آن مربوط به پروژه های ابر نقاط و مهندسی معکوس است که تماما توسط مهندس آرش کریمی انجام و ضبط شده است.
