آموزش مبانی مهندسی معکوس
این بار با آموزش مبانی مهندسی معکوس در طراحی محصول کنار شما هستیم. مهندسی معکوس (Reverse Engineering) فرآیندی جذاب و بسیار کاربردی است.
این فرآیند به ما امکان میدهد تا از یک محصول یا سیستم موجود، به دانش طراحی و ساخت آن پی ببریم. کاربردهای مهندسی معکوس بسیار گسترده است. از بازسازی قطعات صنعتی قدیمی تا تحلیل نرمافزارهای پیچیده و بردهای الکترونیکی.
در این مقاله جامع، قصد داریم شما را با جنبههای مختلف آموزش مهندسی معکوس آشنا کنیم. از نرمافزارهای رایگان تا کاربردهای صنعتی و نرمافزاری. تمام مطالب با نگاهی تخصصی ارائه شدهاند. کتیا دیزاین به عنوان مرجع رسمی آموزش نرمافزارهای مهندسی، اهمیت این دانش بینرشتهای را بهخوبی درک میکند.
آموزش مهندسی معکوس نرم افزار رایگان به بررسی ابزارهایی میپردازد که بدون هزینه در دسترس هستند. مهندسی معکوس نرمافزار فرآیندی پیچیده برای تحلیل کد و درک عملکرد برنامه است.
ابزارهای رایگان و متنباز متعددی برای این منظور وجود دارند. این ابزارها به متخصصان امنیت، توسعهدهندگان و پژوهشگران کمک میکنند. یادگیری کار با این ابزارها نقطه شروع خوبی است. البته منظور از نرم افزار رایگان، گاهی نرم افزارهای مهندسی معکوس مکانیکی نیز هست.
در حوزه مهندسی معکوس مکانیکی، ابزارهای رایگان نیز یافت میشوند. نرمافزارهایی مانند MeshLab یا CloudCompare برای پردازش ابر نقاط و مشها عالی هستند. این ابزارها قابلیتهای خوبی برای تمیزکاری و ویرایش دادههای اسکن سهبعدی دارند. اما برای تبدیل نهایی به مدل CAD، معمولاً محدودیتهایی دارند.
در حوزه مهندسی معکوس نرمافزار (Software RE)، ابزارهای رایگان قدرتمندی وجود دارد. دیباگرهایی مانند GDB, OllyDbg و x64dbg برای تحلیل دینامیک کد استفاده میشوند. دیساسمبلرهایی مانند IDA Free یا Ghidra (توسعهیافته توسط NSA) برای تحلیل استاتیک کد کاربرد دارند. یادگیری این ابزارها نیاز به دانش عمیق برنامهنویسی و معماری سیستم دارد.
استفاده از نرم افزار رایگان در آموزش مهندسی معکوس مزایای خود را دارد. اما باید محدودیتهای آنها را نیز شناخت. برای کاربردهای حرفهای و پیچیده، معمولاً نرمافزارهای تجاری قابلیتهای بسیار بیشتری ارائه میدهند. آموزش های تخصصی کتیا دیزاین میتواند در انتخاب ابزار مناسب راهنمای شما باشد.
یکی از ابزارهای رایگان کلیدی برای مهندسی معکوس محصول، نرمافزار MeshLab ابزاری قدرتمند است. این نرمافزار متنباز قابلیتهای وسیعی برای پردازش و ویرایش فایلهای مش سهبعدی دارد. تمیز کردن نویز، پر کردن حفرهها و سادهسازی مش از امکانات آن است. CloudCompare نیز ابزار مشابه دیگری برای کار با ابر نقاط و مشها میباشد.
در زمینه مهندسی معکوس نرمافزار، Ghidra گزینهای بسیار برجسته است. این ابزار که توسط NSA توسعه داده شده، یک پلتفرم کامل RE محسوب میشود. قابلیتهای دیساسمبل کردن، دیکامپایل کردن و تحلیل کد را ارائه میدهد. دیباگرهایی مانند x64dbg نیز برای تحلیل رفتار برنامه در حین اجرا ضروری هستند. این ابزارها نیاز به دانش فنی بالایی دارند.

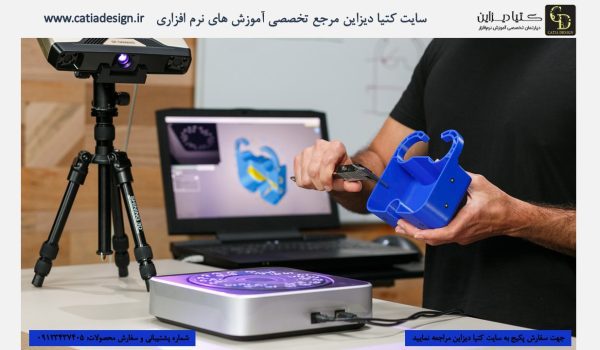

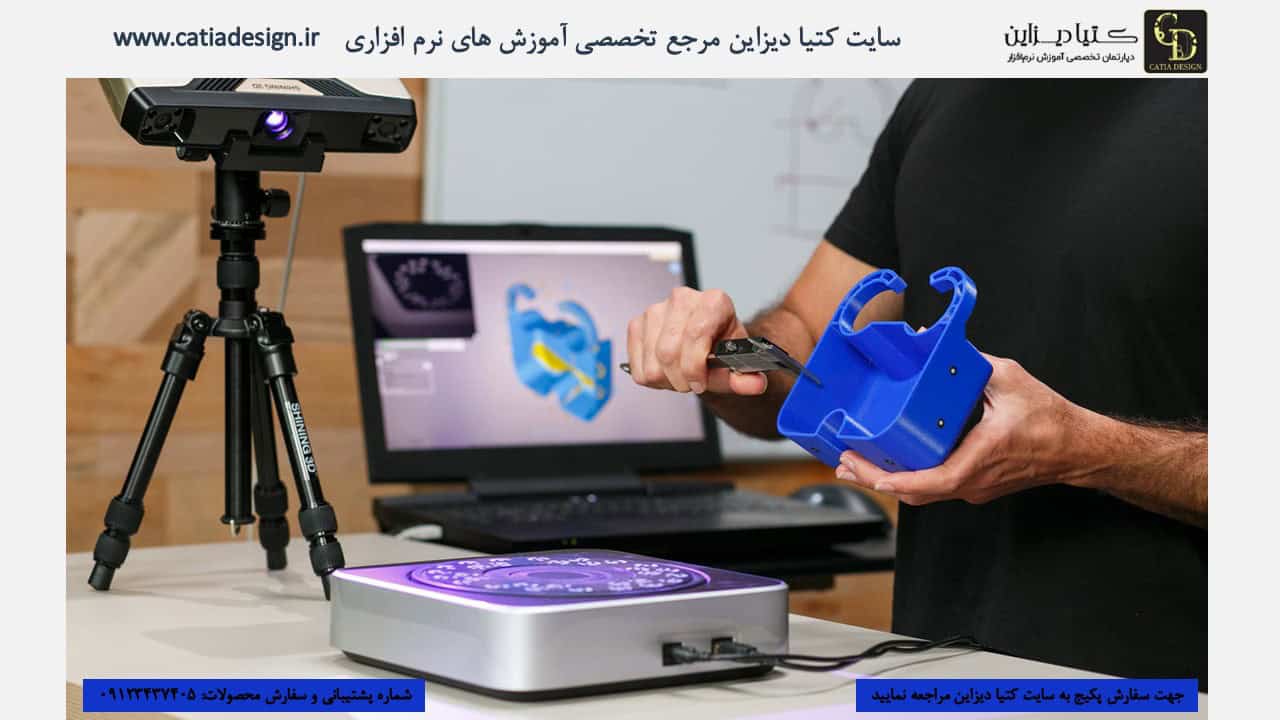

آموزش مبانی مهندسی معکوس در طراحی محصول صنعتی یکی از پرکاربردترین شاخههای این حوزه است. هدف، ایجاد مدل CAD دقیق از یک قطعه فیزیکی موجود میباشد. این کار برای مقاصد مختلفی انجام میشود. بازسازی قطعات یدکی که دیگر تولید نمیشوند، یک کاربرد مهم است. تحلیل طراحی محصولات رقبا نیز کاربرد دیگری دارد. سفارشیسازی یا بهبود طراحی قطعات موجود هم امکانپذیر میشود.
فرآیند مهندسی معکوس قطعات صنعتی معمولاً شامل سه مرحله اصلی است. مرحله اول، دریافت داده (Data Acquisition) از قطعه فیزیکی است.
این کار میتواند با اندازهگیری دستی، دستگاه CMM یا اسکنرهای سهبعدی انجام شود. انتخاب روش به دقت مورد نیاز و پیچیدگی هندسه قطعه بستگی دارد. اسکن سهبعدی برای قطعات پیچیده سریعتر است.
مرحله دوم، پردازش داده (Data Processing) است. دادههای خام حاصل از اسکن (ابر نقاط یا مش) نیاز به آمادهسازی دارند. این شامل تمیزکاری نویز، پر کردن حفرهها و بهینهسازی دادهها میشود. نرمافزارهای تخصصی مهندسی معکوس برای این مرحله ابزارهای قدرتمندی دارند.
مرحله نهایی، بازسازی مدل CAD (CAD Reconstruction) است. دادههای پردازش شده به عنوان مرجع استفاده میشوند. مدل CAD میتواند به صورت سطحی یا صلب ایجاد شود. این کار در نرمافزارهای CAD مانند کتیا، سالیدورک یا NX انجام میگیرد. دقت مدل نهایی با دادههای اولیه مقایسه و تایید میشود. کتیا دیزاین بهترین منبع فیلم آموزش نرم افزار های CAD است.
گام اول مراحل اصلی مهندسی معکوس قطعات فیزیکی و صنعتی، دریافت دقیق دادههای هندسی از قطعه است. انتخاب بین اسکن سهبعدی و اندازهبرداری با CMM یا دستی مهم است. اسکنرها برای سطوح آزاد و پیچیده مناسبتر هستند. CMM دقت نقطهای بالاتری برای فیچرهای هندسی دقیق ارائه میدهد.
گام دوم، پردازش و آمادهسازی دادههای دریافتی است. ابر نقاط حاصل از اسکن معمولاً دارای نویز و نقاط اضافی است. این دادهها باید تمیزکاری و بهینهسازی شوند. سپس به فرمت مش (Mesh) تبدیل میشوند. ابزارهای ویرایش مش برای اصلاح خطاها و پر کردن نواحی خالی به کار میروند. یک مش تمیز، پایه خوبی برای مرحله بعد است.
گام سوم، ساخت مدل CAD نهایی بر اساس دادههای پردازش شده است. این کار میتواند به صورت خودکار، نیمهخودکار یا کاملاً دستی انجام شود. نرمافزارهای RE پیشرفته قابلیت استخراج اتوماتیک فیچرها را دارند. اما برای دقت و کیفیت بالا، اغلب نیاز به مدلسازی دستی سطوح یا احجام بر روی مش میباشد. این مرحله نیازمند مهارت بالای CAD است.
سوال در مورد بهترین نرم افزار مهندسی معکوس پاسخ واحدی ندارد. “بهترین” نرمافزار به کاربرد خاص شما بستگی دارد. مهندسی معکوس حوزههای مختلفی دارد: مکانیکی، الکترونیکی و نرمافزاری. ابزارها و نرمافزارهای هر حوزه کاملاً متفاوت هستند. ابتدا باید مشخص کنید در کدام زمینه فعالیت میکنید.

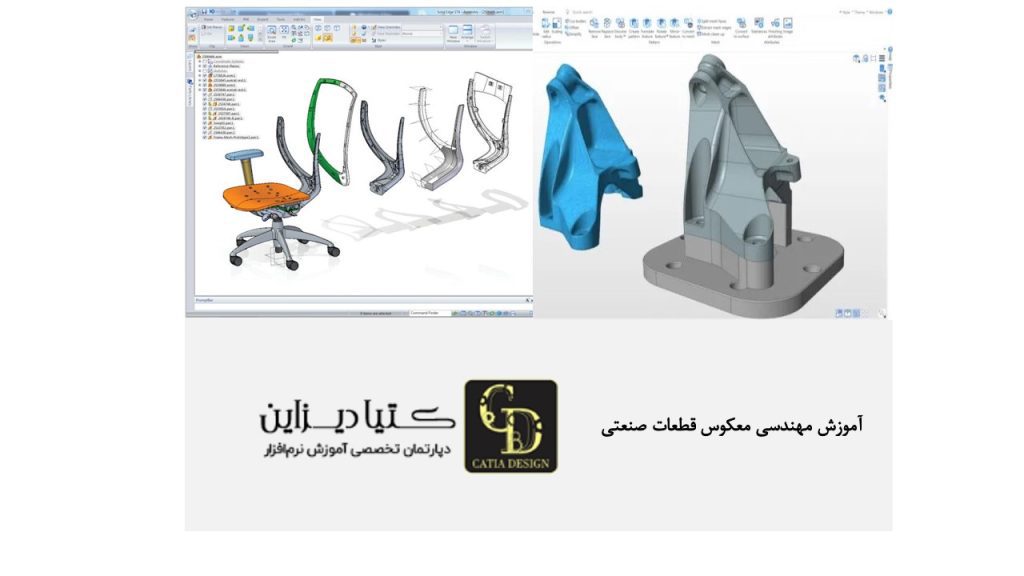

در حوزه آموزش مبانی مهندسی معکوس در طراحی محصول، نرمافزارهای پیشرویی وجود دارند. نرمافزارهایی مانند Geomagic Design X و PolyWorks Inspector & Modeler بسیار قدرتمند هستند.
این نرمافزارها قابلیتهای جامعی برای پردازش دادههای اسکن و بازسازی مدل CAD دارند. آنها میتوانند ابر نقاط یا مش را به مدلهای سطحی یا صلب پارامتریک تبدیل کنند. ابزارهای تحلیل و مقایسه پیشرفتهای نیز دارند.
نرمافزارهای اصلی CAD مانند CATIA, Siemens NX و Creo نیز ماژولهای تخصصی برای مهندسی معکوس دارند. برای مثال، کتیا دارای محیطهای DSE و QSR است. سالیدورک افزونه ScanTo3D را ارائه میدهد (در نسخه Premium). این ماژولها قابلیتهای خوبی دارند، اما ممکن است به اندازه نرمافزارهای تخصصی RE جامع نباشند. انتخاب بین آنها به گردش کار و نیاز کاربر بستگی دارد.
برای انتخاب بهترین نرم افزار نیازهای پروژه خود را دقیقاً مشخص نمایید. قابلیتهای نرمافزارهای مختلف را مقایسه کنید. بودجه خود را در نظر بگیرید (نرمافزارهای تخصصی معمولاً گران هستند). گاهی استفاده ترکیبی از چند نرمافزار بهترین نتیجه را میدهد. دوره های آموزش نرم افزار های مهندسی مکانیک را نیز در سایت کتیا دیزاین ببینید.
اولین معیار در دانلود بهترین نرم افزار مهندسی معکوس، نوع کاربرد و زمینه فعالیت شماست. آیا با قطعات مکانیکی سروکار دارید یا بردهای الکترونیکی یا کد نرمافزار؟ نرمافزارهای هر کدام از این حوزهها کاملاً متفاوت هستند. نرمافزار مکانیکی برای تحلیل بدافزار کاربردی ندارد و بالعکس. ابتدا حوزه تخصصی خود را مشخص کنید.
دومین معیار، قابلیتها و امکانات مورد نیاز شماست. به چه سطحی از دقت نیاز دارید؟ آیا نیاز به پردازش حجم زیادی از دادههای اسکن دارید؟ آیا قابلیت تبدیل اتوماتیک به مدل پارامتریک برایتان مهم است؟ آیا به ابزارهای تحلیل و مقایسه پیشرفته نیاز دارید؟ لیست امکانات نرمافزارهای مختلف را با نیازهایتان تطبیق دهید.
کتیا دیزاین یک مرجع معتبر در آموزش نرمافزارهای مهندسی مانند کتیا و سالیدورک است. ما دورههای آموزشی با کیفیت به همراه مدرک معتبر در پایان دوره ارائه می دهیم. اما مهندسی معکوس یک فرآیند است، نه لزوماً یک مدرک مستقل از یک آموزشگاه خاص.
بهترین راه گذراندن دوره آموزش مبانی مهندسی معکوس در طراحی محصول با استفاده از نرمافزار کتیا (یا سالیدورک) در کتیا دیزاین و اخذ مدرک پایان آن دوره است. کتیا ابزارهای قدرتمندی برای کار با دادههای اسکن و بازسازی مدل دارد. دورههای آموزشی معتبر میتوانند نحوه استفاده صحیح از این ابزارها را در فرآیند مهندسی معکوس آموزش دهند.
داشتن مدرک از یک موسسه معتبر مانند کتیا دیزاین میتواند ارزش زیادی داشته باشد. این مدرک نشان میدهد که شما دانش و مهارت لازم در آن حوزه خاص را کسب کردهاید. برای کارفرمایان، این مدارک میتوانند به عنوان یک معیار اولیه برای ارزیابی تواناییهای شما عمل کنند. بهخصوص اگر دوره شامل پروژههای عملی و ارزیابی دقیق باشد.
با این حال، مهمتر از خود مدرک، دانش و مهارت عملی شماست. در کتیا دیزاین ما نیز قطعاً بر این نکته تاکید داریم. یک مدرک بدون توانایی عملی کاربرد چندانی ندارد. بنابراین، هنگام انتخاب دوره مهندسی معکوس، به محتوای عملی، پروژهها و تخصص مدرس توجه ویژهای داشته باشید .
مهندسی معکوس مهارتی بسیار کاربردی در صنایع مختلف است. شرکتها به دنبال متخصصانی هستند که بتوانند قطعات موجود را تحلیل و بازطراحی کنند. داشتن مدرک مهندسی معکوس از یک موسسه معتبر، شانس شما را در بازار کار افزایش میدهد. این مدرک نشاندهنده آشنایی شما با اصول، روشها و ابزارهای این حوزه است.
یک دوره آموزشی معتبر مهندسی معکوس چه مواردی را باید پوشش دهد؟ باید شامل مبانی تئوری فرآیند باشد. روشهای مختلف دریافت داده (اسکن، CMM) را آموزش دهد. کار با نرمافزارهای پردازش ابر نقاط و مش را پوشش دهد. مهمتر از همه، تکنیکهای بازسازی مدل CAD از دادههای اسکن را به طور عملی آموزش دهد.
اعتبار مدرک به اعتبار موسسه آموزشی و کیفیت دوره بستگی دارد. دورههایی که توسط مدرسان باتجربه صنعتی تدریس میشوند، ارزش بیشتری دارند. وجود پروژههای عملی و ارزیابی نهایی، اعتبار مدرک را بالا میبرد. مدارک ارائه شده توسط نمایندگان رسمی نرمافزارها یا مراکز آموزشی شناخته شده مانند کتیا دیزاین (در حوزه CAD مرتبط) معمولاً اعتبار خوبی دارند.
مهندسی معکوس بدافزار (Malware Reverse Engineering) حوزهای بسیار تخصصی است. این شاخه از مهندسی معکوس با تحلیل نرمافزارهای مخرب سروکار دارد. هدف اصلی، درک دقیق نحوه عملکرد بدافزار، شناسایی قابلیتهای آن و یافتن نقاط ضعف آن است. این دانش برای توسعه راهکارهای امنیتی و مقابله با تهدیدات سایبری ضروری است. این فرآیند نیاز به مهارت بالایی دارد.
متخصصان این حوزه از ابزارهای خاصی استفاده میکنند. دیساسمبلرها (Disassemblers) مانند IDA Pro یا Ghidra کد ماشین را به زبان اسمبلی ترجمه میکنند.
دیباگرها (Debuggers) مانند OllyDbg یا x64dbg امکان اجرای قدم به قدم کد و بررسی حافظه و رجیسترها را میدهند. دیکامپایلرها (Decompilers) سعی در بازسازی کد سطح بالاتر (مانند C) از کد ماشین دارند. تحلیلگرهای شبکه و سندباکسها نیز ابزارهای مهمی هستند.
تکنیکهای اصلی تحلیل بدافزار شامل دو رویکرد است. تحلیل استاتیک (Static Analysis) که در آن کد بدافزار بدون اجرا شدن بررسی میشود. در این روش ساختار برنامه، رشتههای متنی و کتابخانههای مورد استفاده تحلیل میشوند.
و تحلیل دینامیک (Dynamic Analysis) که در آن بدافزار در یک محیط کنترل شده و ایزوله (مانند ماشین مجازی یا سندباکس) اجرا میشود. رفتار آن حین اجرا، ارتباطات شبکهای و تغییرات در سیستم مانیتور میگردد.
کتیا دیزاین به عنوان مرجع آموزش نرمافزارهای مهندسی مکانیک، مستقیماً در حوزه مهندسی معکوس بدافزار فعالیتی ندارد. این حوزه نیازمند تخصص در امنیت سایبری، برنامهنویسی سطح پایین و معماری سیستم است.
اما تفکر تحلیلی و مهارت حل مسئله که در دورههای مهندسی (مانند دورههای کتیا دیزاین) تقویت میشود، میتواند پایهای برای ورود به این حوزه تخصصی باشد. این رشته بسیار حساس و نیازمند رعایت اصول اخلاقی است.
آموزش تحلیل و مهندسی معکوس بدافزار اولین قدم در بررسی بدافزار است. در این مرحله، فایل اجرایی بدافزار با ابزارهایی مانند دیساسمبلر باز میشود. هدف، درک ساختار کلی برنامه، شناسایی توابع اصلی و کتابخانههای مورد استفاده است. جستجوی رشتههای متنی (Strings) مانند آدرسهای IP یا پیامهای خاص میتواند سرنخهای مهمی بدهد. بررسی هدر فایل نیز اطلاعات اولیهای فراهم میکند.
تحلیل دینامیک مرحله بعدی و بسیار مهم است. بدافزار در یک محیط کاملاً ایزوله و کنترل شده اجرا میشود. ابزارهای مانیتورینگ، تمام فعالیتهای آن را ثبت میکنند. این فعالیتها شامل فراخوانیهای سیستمی، دسترسی به فایلها، تغییرات در رجیستری و ارتباطات شبکهای است. دیباگرها نیز برای دنبال کردن دقیق اجرای کد و بررسی مقادیر متغیرها استفاده میشوند.
برای تحلیل مؤثر بدافزار، به ترکیبی از هر دو روش نیاز است. تحلیل استاتیک دید کلی از ساختار میدهد. تحلیل دینامیک رفتار واقعی بدافزار را آشکار میسازد. ابزارهای مختلفی مانند IDA Pro, Ghidra, x64dbg, Wireshark و Cuckoo Sandbox در این فرآیند به کار میروند. این کار نیازمند دانش عمیق و صبر و حوصله فراوان است.
آموزش مبانی مهندسی معکوس در طراحی محصول با کتیا به معنی یادگیری استفاده از ابزارهای این نرمافزار در فرآیند RE است. کتیا (CATIA) به عنوان یک نرمافزار CAD/CAM/CAE پیشرو، قابلیتهای خوبی برای کار با دادههای اسکن سهبعدی دارد. این آموزشها به کاربران کتیا کمک میکنند تا از قطعات فیزیکی، مدلهای دیجیتال دقیق بسازند. این مهارت در صنایع مختلف کاربرد دارد.
کتیا دارای محیطهای کاری (Workbenches) تخصصی برای مهندسی معکوس است. محیط Digitized Shape Editor (DSE) برای وارد کردن، مدیریت و ویرایش ابر نقاط و فایلهای مش طراحی شده است. ابزارهای تمیزکاری، همترازی و ایجاد مقطع از دادههای اسکن در این محیط قرار دارند. این اولین قدم در کار با دادههای اسکن در کتیا است.
محیط Quick Surface Reconstruction (QSR) ابزارهایی برای تبدیل مش به سطوح ارائه میدهد. این محیط میتواند به صورت نیمهخودکار سطوح اولیه را بر روی مش ایجاد کند.
اما برای دستیابی به کیفیت و دقت بالا، معمولاً نیاز به استفاده از محیط Generative Shape Design (GSD) است. در GSD میتوان با استفاده از دادههای اسکن به عنوان مرجع، سطوح یا مدل صلب را به صورت دستی و با دقت بالا مدلسازی کرد.
کتیا دیزاین به عنوان مرجع تخصصی آموزش کتیا، قطعاً بر این محیطها تسلط دارد. دورههای آموزش مبانی مهندسی معکوس در طراحی محصول با کتیا که توسط کتیا دیزاین ارائه میشود، میتواند شامل کار با DSE, QSR و GSD باشد. یادگیری این گردش کار به کاربران کتیا امکان میدهد تا پروژههای مهندسی معکوس را به طور مؤثر انجام دهند.
محیط Digitized Shape Editor (DSE) نقطه شروع کار با دادههای اسکن است. شما میتوانید فایلهای ابر نقاط یا مش با فرمتهای مختلف را وارد کنید. ابزارهای قدرتمندی برای همترازی (Alignment) اسکنهای مختلف وجود دارد.
همچنین میتوانید دادهها را تمیزکاری (Cleaning)، کاهش حجم (Decimation) یا بخشبندی (Segmentation) کنید. ایجاد مقاطع (Sections) روی مش برای استفاده در مدلسازی نیز در DSE انجام میشود.
محیط Quick Surface Reconstruction (QSR) برای بازسازی سریع سطوح طراحی شده است. این محیط ابزارهایی برای ایجاد اتوماتیک یا نیمهاتوماتیک سطوح NURBS بر روی مش دارد. این روش برای کاربردهایی که نیاز به دقت بسیار بالا ندارند، میتواند مناسب باشد. اما کنترل کامل بر کیفیت و پیوستگی سطوح در این محیط محدودتر است.
آموزش مهندسی معکوس بردهای الکترونیکی (PCB Reverse Engineering) شاخهای دیگر از RE است. هدف در این حوزه، درک طراحی و عملکرد یک برد مدار چاپی (PCB) از روی برد فیزیکی است. این کار میتواند برای تعمیر، تحلیل، یا بازسازی بردهای قدیمی یا بدون مستندات انجام شود.
مراحل اصلی مهندسی معکوس PCB شامل چند گام کلیدی است. ابتدا شناسایی دقیق تمام قطعات الکترونیکی روی برد انجام میشود. خواندن شماره فنی قطعات و جستجوی دیتاشیت آنها ضروری است. سپس اتصالات بین پایههای قطعات باید ردیابی شوند.
پس از ردیابی اتصالات، نوبت به بازسازی نقشه شماتیک مدار میرسد. با استفاده از نرمافزارهای طراحی شماتیک (مانند Altium Designer, OrCAD)، مدار الکتریکی بر اساس قطعات شناسایی شده و اتصالات ردیابی شده، دوباره ترسیم میشود. در نهایت، لیست قطعات (Bill of Materials – BOM) نیز تهیه میگردد.
کتیا دیزاین به عنوان مرجع آموزش نرمافزارهای مهندسی مکانیک، مستقیماً در حوزه الکترونیک فعالیتی ندارد. آموزش مهندسی معکوس بردهای الکترونیکی نیازمند تخصص در الکترونیک و ابزارهای خاص آن است. اما مهارتهای کلی حل مسئله و دقت که در دورههای مهندسی (دورههای تخصصی سایت کتیا دیزاین) آموخته میشود، میتواند در این حوزه نیز مفید باشد.
گام اول مراحل کلیدی و کاربردی در مهندسی معکوس PCB، مستندسازی و شناسایی دقیق قطعات روی برد است. از برد باید عکسهای با کیفیتی از هر دو طرف تهیه شود. تمام قطعات (ICها، مقاومتها، خازنها، کانکتورها و…) باید شناسایی شوند. شماره فنی آنها یادداشت و دیتاشیت مربوطه پیدا شود. این کار به درک عملکرد هر قطعه کمک میکند.
گام دوم، ردیابی اتصالات (Trace Analysis) بین پایههای قطعات است. برای بردهای ساده دولایه، این کار با بررسی چشمی و تست پیوستگی با مولتیمتر امکانپذیر است. اما برای بردهای چندلایه، نیاز به روشهای پیشرفتهتری است. روشهایی مانند X-Ray یا تراشیدن لایهها (Delayering) و تصویربرداری از هر لایه استفاده میشود.
گام سوم، بازسازی نقشه شماتیک (Schematic Reconstruction) است. با استفاده از اطلاعات قطعات و اتصالات، مدار در یک نرمافزار EDA دوباره ترسیم میشود. این نقشه شماتیک، درک عملکرد کلی مدار را ممکن میسازد. تهیه لیست قطعات (BOM) نیز در این مرحله انجام میشود. دقت و صبر در این مرحله بسیار مهم است.
آموزش مهندسی معکوس با سالیدورک بر استفاده از قابلیتهای این نرمافزار محبوب CAD تمرکز دارد. سالیدورک ابزارهایی برای وارد کردن و کار با دادههای اسکن سهبعدی ارائه میدهد.
این قابلیتها به کاربران سالیدورک امکان میدهد تا پروژههای مهندسی معکوس را در محیط آشنای خود انجام دهند. افزونه ScanTo3D نقش کلیدی در این زمینه دارد.
افزونه ScanTo3D که در نسخه Premium سالیدورک موجود است، ابزار اصلی RE در این نرمافزار است. این افزونه امکان وارد کردن فایلهای ابر نقاط یا مش با فرمتهای مختلف را میدهد. ابزارهای اولیهای برای ویرایش مش (مانند پر کردن حفرهها، صاف کردن، کاهش حجم) در آن وجود دارد.
ScanTo3D دارای ویزاردهایی برای استخراج اتوماتیک یا نیمهخودکار فیچرها از مش است. ویزارد Surface Wizard میتواند سطوح NURBS را بر روی بخشهایی از مش ایجاد کند. ویزارد Mesh Sketch Wizard امکان ایجاد اسکچ بر روی مقاطع مش را میدهد. همچنین میتوان فیچرهای تحلیلی (مانند صفحه، استوانه، کره) را از مش استخراج کرد.
با این حال، برای دقت و کیفیت بالا، اغلب نیاز به مدلسازی دستی است. میتوان مش یا ابر نقاط را به عنوان مرجع در محیط Part سالیدورک قرار داد. سپس با استفاده از ابزارهای استاندارد Sketch و Feature، مدل صلب یا سطحی را بازسازی کرد.
کتیا دیزاین به عنوان مرجع رسمی آموزش سالیدورک، بر تسلط بر این ابزارهای پایه تاکید دارد. آموزش مبانی مهندسی معکوس در طراحی محصول با سالیدورک نیازمند تسلط بر مدلسازی پایه نیز هست.
ابزار اصلی سالیدورک برای مهندسی معکوس، افزونه ScanTo3D است. این افزونه در نسخه SolidWorks Premium گنجانده شده است. قابلیت اصلی آن وارد کردن فرمتهای مختلف داده اسکن (مانند STL, OBJ, PLY, 3DS) است. ابزارهای مقدماتی ویرایش مش مانند Decimation, Smoothing و Hole Filling را ارائه میدهد.
ویزاردهای (Wizards) موجود در ScanTo3D فرآیند را سادهتر میکنند. Surface Wizard سعی میکند سطوح NURBS را به صورت نیمهخودکار بر روی مش ایجاد کند. Mesh Sketch Wizard به کاربر اجازه میدهد بر روی مقاطع مختلف مش، اسکچ ایجاد کند. این اسکچها میتوانند پایه ساخت فیچرهای بعدی باشند. استخراج اشکال تحلیلی نیز ممکن است.
با وجود این ابزارها، سالیدورک یک نرمافزار تخصصی مهندسی معکوس محسوب نمیشود. قابلیتهای آن در مقایسه با نرمافزارهایی مانند Geomagic Design X محدودتر است. برای بازسازی مدلهای بسیار پیچیده یا نیاز به دقت فوقالعاده بالا، ممکن است ابزارهای سالیدورک کافی نباشند. اما برای بسیاری از کاربردهای رایج مهندسی معکوس، سالیدورک ابزار مناسب و کارآمدی است.
