دستور Remove در کتیا
دستور Remove و جعبه ابزار Boolean Operation در کتیا:
در ادامه آموزش های رایگان نرم افزار کتیا، در این مقاله قصد داریم تا شما عزیزان را با دستور Remove در کتیا و محیط پارت دیزاین در این نرم افزار محبوب آشنا کنیم.
محیط پارت دیزاین یکی از اصلی ترین محیط های طراحی سه بعدی در نرم افزار کتیا می باشد. از ویژگی های مهم پارت دیزاین، توانایی این محیط برای آماده سازی قطعه جهت ساخت است، چراکه هدف از مدلسازی و طراحی قطعات در نرم افزار های طراحی، مکانیزم ساخت آنهاست.
آشنایی با دستورات این محیط و تسلط بر نحوه استفاده از آنها یکی از مهمترین ویژگی های یک طراح است.
همانطور که می دانید برای مدل کردن یک طرح نو، در ابتدا باید مدل دوبعدی Sketch یا ترسیم، و قید گذاری گردد و سپس با استفاده از دستورات محیط پارت دیزاین، مدل سه بعدی را نهایی کنیم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
ابزار های Boolean:
ابزارهای Boolean برای انجام دستورات جبری روی قطعات انجام می شود و در فضای Part Design لازم است هر یک از این قطعات در یک Body مجزا قرار گرفته باشند.
دستورات Boolean شامل موارد زیر هستند.
دستور Add:
در این دستور، قطعه دوم را با قطعه اول ترکیب کرده و قطعه جدید و یکپارچه ای به وجود می آورید. همچنین از این لحظه قطعه دوم در درخت طراحی، زیر مجموعه قطعه اول محسوب می شود.

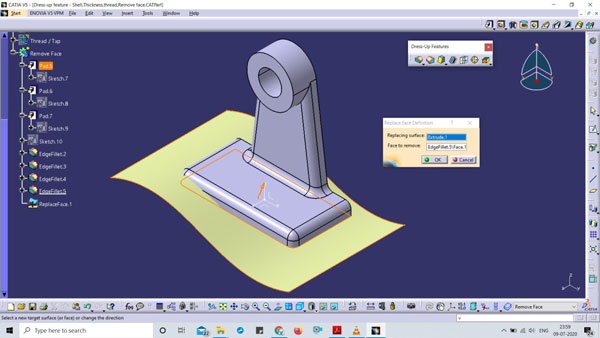

دستور Remove:
با کمک دستور Remove قطعه دوم از قطعه اول حذف می شود، به عبارتی بخش مشترک دو قطعه به همراه قطعه دوم حذف شده و آنچه باقی می ماند به عنوان قطعه نهایی در نظر گرفته می شود. از این مرحله قطعه دوم در درخت طراحی، زیر مجموعه قطعه اول محسوب می شود.
با توجه به کاربرد دستور Remove در طراحی قالب و فیکسچر و… این دستور یکی از پرکاربردترین ابزارهای Boolean محسوب می شود.
دستور Intersect:
دستور Intersect، بخش مشترک میان قطعات اول و دوم را حفظ کرده و سایر اجزای آن را حذف می کند. دقیقا مشابه عملیات اشتراک گیری در جبر.
دستور Union Trim:
اگر قطعه اول از میان قطعه دوم عبور کرده باشد، بطوریکه آن را به دو یا چند قسمت تقسیم کند، با کمک دستور Union Trim، بخش مشترک آنها از قطعه دوم خذف شده و در قطعه اول باقی می ماند.
دستور Assemble:
دستور Assemble نیز شبیه دستور ADD، برای اضافه کردن قطعه ای به قطعه ای دیگر مورد استفاده قرار می گیرد و از ابزارهای Boolean است. در دستور ADD، قطعه دوم به قطعه دیگری اضافه شده و دیگر مستقل محسوب نمی شود.
اما در دستور Assemble قطعه دوم بدون از دست دادن استقلال خود به قطعه اول اضافه خواهد شد. پس برای ساخت قطعات، یا مدل کردن قطعات جوش خورده و… از دستور ADD و برای مونتاژ قطعاتی همچون پیچ، مهره و واشر و… از دستور Assemble استفاده می شود.
امیدواریم مقاله دستور Remove در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
