تنظیمات پاورمیل
آموزش تنظیمات اولیه در نرم افزار PowerMill:
با یکی دیگر از سری آموزش های رایگان نرم افزار پاورمیل در خدمت شما عزیزان هستیم. در این مقاله قصد داریم تا نکاتی را در مورد تنظیمات پاورمیل به شما دوستان آموزش دهیم.
این که نرم افزار پاورمیل چیست و چه کاربردی دارد، بحث اساسی است که برای مهندسان مکانیک مهم می باشد.
مهندسان مکانیک فعال در رشته های ساخت و تولید یا طراحی کاربردی، معمولا از نرم افزارهای مختلفی برای پیشبرد پروژه های خود بهره می برند. پاورمیل به عنوان یکی از محبوب ترین نرم افزار ها در حوزه ماشین کاری و قطعه سازی است.
در سطح دنیا برای تنظیم مسیر حرکت دستگاه های ( Computer Numerical Control ) یا همان CNC، روی قطعات مختلف فلزی، از نرم افزارهای مختلفی استفاده می شود.
یکی از پیشرفته ترین نرم افزار ها در این راستا، نرم افزار پاورمیل PowerMill است که به راحتی می توان انواع دستگاه های CNC را به کمک آن کنترل کرد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش پاورمیل می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
تنظیمات مراحل ماشینکاری پاورمیل:
می توان مراحل ایجاد فایل ماشینکاری در PowerMill را به شرح زیر خلاصه کرد:
انجام تنظیمات اولیه ( Setup ):
قبل از شروع عملیات ماشینکاری باید تنظیمات اولیه را در نرم افزار انجام دهید. آوردن مدل، تعریف بلوک جهت شناسایی متریال اولیه و تعیین سایر پارامترهای لازم مانند ( ابزار، سرعت، دوران و… ) از جمله تنظیمات مهم اولیه هستند.
ایجاد مسیر ابزار ( Toolpath ):
در مرحله بعد، اقدام به تعریف مسیر ابزار با روش های متنوعی که در نرم افزار موجود می باشد خواهید بود.
خلاصه این استراتژی ها عبارتند از:
الف) Area Clearance
- مرحله خشنکاری اولیه ( Roughing )
- مرحله خشنکاری باقیمانده ( Rest Roughing )
ب) Finishing
- ماشینکاری سطوح شیب دار
- ماشینکاری سطوح مسطح
- ماشینکاری گوشه ها
- ماشینکاری پروفیل
نمایش ماشینکاری ( ViewMill ):
با استفاده از ViewMill می توان ابزار و مسیر ابزار در ماشینکاری را شبیه سازی کرد. به عبارت دیگر شما می توانید مسیر طی شده ابزار را مشاهده کنید.
مرحله نهایی:
در پایان، از مسیر ماشینکاری با یکی از فرمت های زیر، خروجی تهیه می کنیم.
- فرمت استاندارد برش
- فرمت تصاویر Duct
- فرمت فایل های M-Code Or G-Code
تنظیمات صفحه اصلی Explorer در پاورمیل:

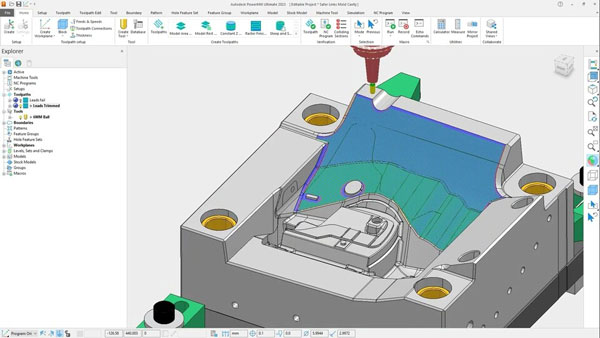

منوهای اصلی ( Menu bar ):
در بالاترین ناحیه صفحه نمایش است که با انتخاب هر یک از آنها یک منوی کرکره ای باز می شود. هر یک از این بخش ها شامل دستورات متعددی هستند که در یک مجموعه قرار گرفته و قابل اجرا می باشند.
نوار ابزار اصلی ( Main Toolbar ):
از این نوار، ایکون های مهم تنظیمات و استراتژی های ماشینکاری قابل دسترس می باشند.
ناحیه گرافیکی ( Graphics Windows ):
در این ناحیه، مدل، ابزار، مراحل کاری مربوط به ماشینکاری و… نمایش داده می شوند.
نوار ابزار نماها ( View Toolbar ):
این نوار ابزار شامل نماهای موازی و ایزومتریک می باشد.
امیدواریم مقاله تنظیمات پاورمیل برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
