دستور Plane در سالیدورک
آموزش دستور Plane در نرم افزار Solidworks:
در ادامه سری آموزش های نرم افزار سالیدورک، در مقاله دستور Plane در سالیدورک قصد داریم تا شما عزیزان را با این ابزار کاربردی در نرم افزار سالیدورک آشنا کنیم.
ابزار Reference Geometry در نرم افزار سالیدورک همچون آچار فرانسه است که برای ایجاد صفحات (Planes) محورها (Axis) سیستم مختصات (Cordinates System) نقطه (Point) و مرکز جرم (Center of Mass) مورد استفاده قرار می گیرد.
جهت فراگیری و کسب تسلط بر چالش ها و نکات Reference Geometry با ما در این مقاله همراه باشید. برای مدل های ساده و پیش پا افتاده در محیط نرم افزار سالیدورک، کاربران اغلب می توانند با استفاده از صفحات پیش فرض سالیدورک و هندسه های موجود در مدل طراحی شده، طرح خود را تکمیل کنند.
با این وصف، با بالاتر رفتن پیچیدگی طرح، اغلب استفاده و کاربرد Reference Geometry برای تولید مدل هایی با محتوای طراحی مناسب و مورد نظرمان، ضروری می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
ابزار Reference Geometry در محیط Solidworks:
- Planes (صفحات)
- Axis (محورها)
- Coordinate System (سیستم های مختصات)
- Reference Points (نقاط مرجع)
- Center of Mass (مرکز جرم)
- Mate Preference (اولویت قیود)
آشنایی با Reference Geometry در نرم افزار سالیدورک:
تمامی ابزار های ذکر شده در بالا، در واقع به عنوان فیچر در نظر گرفته می شوند و می توان آنها را در تب Feature در سالیدورک پیدا کرد. برای شروع فرایند ایجاد یک صفحه بر روی قطعه طراحی شده، به تب Feature در Command Manager بروید، Reference Geometry را انتخاب کنید و بعد بر روی گزینه Plane کلیک کنید.
صفحه سازی و استفاده از ابزار Plane در سالیدورک:
تقریبا همیشه می توانیم صفحه جدید خود را بر روی هر نوع هندسه ای که در محیط کاری ما موجود باشد به وجود بیاوریم. در نرم افزار Solidworks، ترکیبات متعددی از اشیاء و اجزاء وجود دارند که می توان از آنها جهت ایجاد صفحه مورد نظر خود استفاده کرد.
برای این کار تا سه مرجع و رفرنس را می توانید برای تعریف Plane به کار برد، البته برای صفحات ساده تر اغلب یک مرجع یا شی نیز کافی است.
بعضی ترکیبات متداول مورد استفاده در طراحی ها جهت ایجاد صفحه، شامل موارد زیر می باشد:
- یک صفحه مجزا
- یک لبه
- یک نقطه یا راس
- سه نقطه یا راس
انتخاب اجزاء از روی درخت طراحی:
برای ایجاد صفحه جدید بر روی قطعه، صفحه ای لازم داریم که هم مماس به صفحه اسکچ طراحی شده، و هم موازی صفحه پیش فرض راست (Right Plane) باشد. این امر مستلزم انتخاب دو جزء مرجع (Reference) است. ( لازم است توجه کنید که ترکیب انتخاب در تعریف صفحه اهمیتی ندارد)

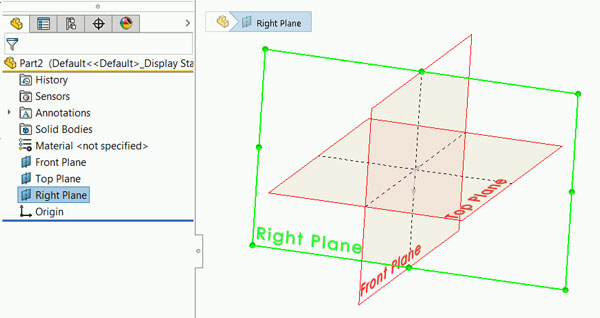

در باکس های موجود در Feature یک Plane در اسکچی که طراحی کرده بودیم را انتخاب می کنیم. سپس Right Plane را نیز از درخت طراحی برگزینید.
در صورتی که درخت طراحی در منطقه گرافیکی آشکار نباشد و انتخاب صفحه مورد نظر برایتان مقدور نباشد لازم است تا از Flyout Feature Manager موجود در محیط نرم افزار سالیدورک استفاده کنید.
امیدواریم مقاله دستور Plane در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
