دستور Plane در کتیا
آشنایی با دستور Plane در نرم افزار کتیا:
در ادامه سری آموزش های نرم افزار کتیا، در مقاله دستور Plane در کتیا قصد داریم تا نکات کاربردی را در خصوص این دستور پرکاربرد به شما عزیزان آموزش دهیم.
ابزار Plane به منظور ایجاد صفحه جدید در کتیا استفاده می شود. دستور Plane در جعبه ابزار Wireframe محیط های Generative Shape Design و Part Design و غیره وجود دارد.
برای ایجاد صفحه در کتیا با ابزار Plane روند زیر را دنبال می کنیم.
- ابتدا بر روی آیکون Plane Definition از جعبه ابزار Wireframe کلیک می کنیم.
- در پنجره باز شده در قسمت Plane Type حالت ایجاد صفحه را تعیین می کنیم.
- مطابق با انتخاب حالت های مختلف ایجاد صفحه، پنجره ابزار نیز تنظیمات متفاوت و شکل متفاوتی دارد.
از آنجایی که هدف ما توضیح جامع است، در آموزش ابزار Plane در طراحی سه بعدی کتیا نیز این موضوع را مد نظر می گیریم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

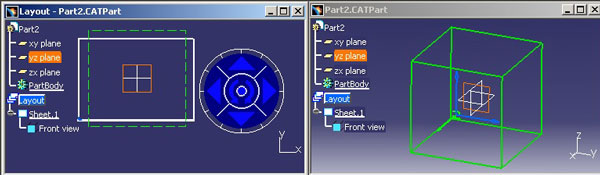

حالت های مختلف ایجاد صفحه Plane Type:
- Offset From Plane: در این حالت در قسمت Reference یک صفحه مرجع و در کادر Offset مقدار فاصله از صفحه مرجع وارد می شود. با فعال کردن تیک Repeat Object پس از کلیک بر OK پنجره ای باز می شود. با وارد کردن تعداد تکرار صفحه می توان صفحات تکراری پشت سر هم ایجاد کرد.
- حالت Angle Normal to Plane: با انتخاب یک محور دوران در Rotation Axis و یک صفحه مرجع در Refrence و یک مقدار Angle می توان یک صفحه با زاویه، نسبت به صفحه مرجع ایجاد کرد.
- حالت Through Three Point: با انتخاب سه نقطه می توان یک صفحه، که از هر ۳ نقطه عبور کند ایجاد کرد.
- حالت Through Two Line: در این حالت با انتخاب دو خط می توان یک صفحه ایجاد کرد.
- حالت Through Point And Line: با انتخاب یک نقطه و یک خط می توان یک صفحه ایجاد کرد.
- حالت Normal to Curve: با انتخاب یک خط، منحنی دو بعدی یا منحنی سه بعدی و یک نقطه می توان یک صفحه عمود بر المان انتخابی و گذرنده از نقطه ایجاد کرد.
- حالت Tangent to Surface: با انتخاب یک سطح و یک نقطه روی سطح می توان یک صفحه مماس بر سطح ایجاد کرد.
تعریف المان های سیمی:
المان های Plane, Line, Point و Curve که در فضای سه بعدی ایجاد می شوند المان های Wireframe نام دارند. این المان ها را می توان با استفاده از جعبه ابزار Wireframe ایجاد کرد.
روش های ترسیم نقطه ( Point ) در فضای سه بعدی نرم افزار کتیا:
برای ترسیم نقطه ابزار Point را از جعبه ابزار Wireframe انتخاب کنید. در این حالت پنجره Point Definition باز می شود. در این پنجره از طریق منوی Point Type می توانید هر یک از روش های ترسیم نقطه را انتخاب کنید.
- این روش ها شامل حالت های زیر می باشند:
- Coordinates
- On Curve
- On Plane
- On Surface
- Circle\Sphere\Ellipse Center
- Tangent on Curve
روش های ترسیم خط ( Line ) در فضای سه بعدی نرم افزار کتیا:
برای ترسیم خط ابزار Line را از جعبه ابزار Wireframe انتخاب کنید. در این حالت پنجره Line Definition باز می شود. در این پنجره از طریق منوی Line Type می توانید هر یک از روش های ترسیم خط را انتخاب کنید.
این روش ها شامل حالت های زیر می باشند:
- Point-Point
- Point-Direction
- Angle\Normal to Curve
- Tangent to Curve
- Normal to Surface
- Bisecting
امیدواریم مقاله دستور Plane در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
