معرفی دستور پترن در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور پترن در سالیدورک قصد داریم شما عزیزان را با الگوهای (Patterns) مختلف در نرم افزار سالیدورک آشنا کنیم.
همانطور که از عنوان این پست نیز مشخص است در این مقاله به دستور Pattern ورود خواهیم کرد. دستور پترن یا الگو در نرم افزار سالیدورک و استفاده از آن تاثیر به زیادی بر طراحی و البته راندمان طراح داشته باشد.
یکی از مهم ترین ویژگی های در حال پیشرفت در طراحی به کمک کامپیوتر CAD سرعت طراحی و رسیدن به هدف طراحی در کمترین زمان و کمترین هزینه ممکن است. الگوها (Patterns) برای ترسیم اجزاء تکرار شونده در طراحی ها مورد استفاده قرار می گیرند.
هدف از ایجاد این مدل دستورها، کوتاه کردن زمان طراحی و جلوگیری از انجام کار تکراری در طراحی است.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
دستور های Pattern:

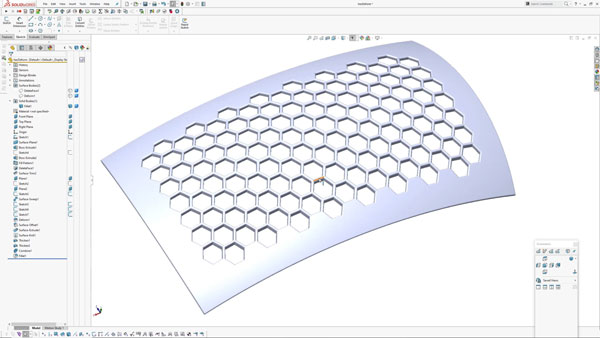

یکی دیگر از دستورات کمکی برای افزایش سرعت و دقت مدلسازی، دستورات Pattern می باشد که شامل دو دسته اصلی با نام های Linear Pattern و Circular Pattern می باشد.
با استفاده از این دستورات می توان یک یا چند ویژگی و حجم ایجاد شده را به صورتی مشخص مشابه سازی نمود.

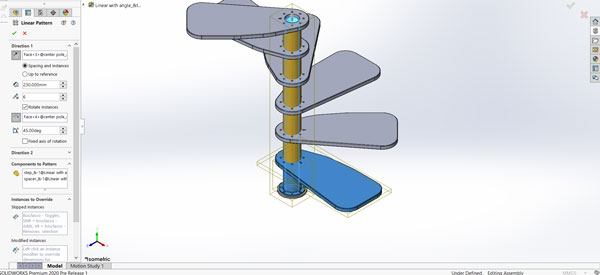

ابزار Linear Pattern:
برای استفاده از اولین نوع این دستور Linear Pattern ابتدا لازم است یک حجم و مدل سه بعدی وجود داشته باشد. پس از انتخاب این دستور و فعال شدن آن، در بخش اول جهت تکرار در اولین راستای مورد نظر، فاصله طولی هر Pattern و تعداد تکرار باید مشخص شود.
در بخش دوم نیز مانند بخش اول جهت تکرار در دومین راستای مورد نظر فاصله عرضی هر Pattern و تعداد تکرار در عرض، مجددا باید مشخص شود. پس از آن با مشخص کردن ویژگی ها جهت تکرار، این دستور را اجرا می کنیم.
در قسمت Instances to Skip می توان یک یا چند Pattern را به صورت انتخابی حذف نمود.
ابزار Circular Pattern:
در این بخش دستور Circular Pattern را آموزش می دهیم. برای اجرای این دستور مانند دستور Linear Pattern بر روی فلش دستور کلیک کرده و گزینه Circular Pattern را انتخاب می کنیم.
پس از آن محور دورانی برای Circular Pattern باید مشخص شود. لازم است دقت کنید که در صورت انتخاب گزینه Equal Spacing تمام ویژگی های انتخاب شده به صورت مساوی در یک دایره کامل (۳۶۰ درجه) تکرار می شوند، در غیر این صورت باید تعداد و فاصله زاویه های بین تکرار ها مشخص شود.
دستور Circular Pattern در محیط Sketch:
این دستور با تکرار مدور به ما کمک می کند که بخشی از یک ترسیم را حول یک نقطه مشخص در صفحه تکرار کنیم. برای استفاده از این دستور، ابتدا مرکز دوران را مشخص می کنیم.
سپس تعداد دفعات تکرار ترسیم مورد نظر و زاویه بین آنها را تعیین می نماییم و در نهایت با انتخاب ترسیم مورد نظر، دستور تکرار مدور فعال می شود.
