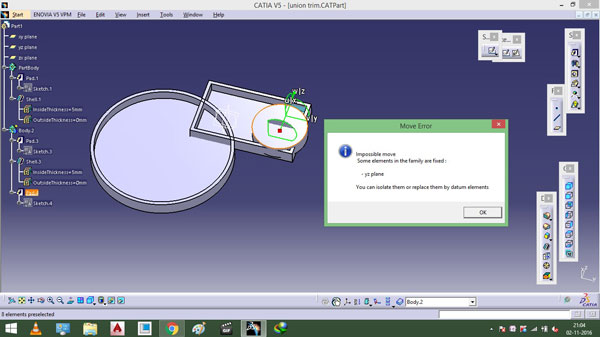

آموزش دستور Move در نرم افزار CATIA:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Move در کتیا قصد داریم تا شما عزیزان را با این ابزار کاربردی آشنا کنیم.
برای توضیح دستور Move در کتیا ابتدا باید مشخص کنید که منظور شما از جا به جا کردن المان ها در کدام یک از محیط های کتیا است. در ادامه به معرفی جا به جایی در محیط های مختلف کتیا می پردازیم.

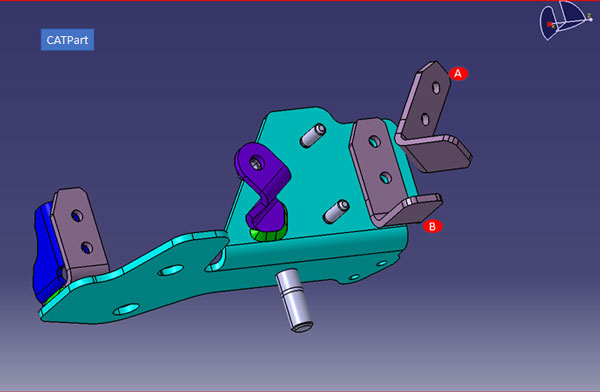

دستور Move در کتیا عموما با واژه Translate تعریف شده است. به عبارتی برای حرکت دادن قطعه از یک نقطه به نقطه ای دیگر در نرم افزار کتیا باید دنبال ابزاری با عنوان Translate باشیم.
با توجه به اینکه دستور Translate در کدام یک از محیط های نرم افزار کتیا قرار دارد، سعی کردیم در این مقاله هر کدام را به صورت جداگانه توضیح دهیم و روش استفاده از آنها را نیز به شما عزیزان آموزش دهیم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
طرز کار دستور Move در محیط Sketcher:
- ابزار Translate در محیط زیر مجموعه نوار ابزار Operation است.
- بر روی آیکن Translate کلیک می کنیم.
- در پنجره باز شده، در کادر Instance، تعداد کپی ها یا تکرار های نقشه یا ترسیم مورد نظر را وارد می کنیم.
- گزینه Duplicate Mode در صورت فعال بودن امکان کپی و تکرار ترسیمات را فراهم می کند. در غیر این صورت کاربرد آن صرفا انتقال بوده و فقط ترسیم یا نقشه مورد نظر را جا به جا می کند.
- در صورت فعال بودن گزینه Keep Internet Constraints قیدهای هندسی و ابعادی قطعه را نیز کپی و اعمال می کند.
- در صورت فعال بودن گزینه Keep External Constraints قید اندازه فاصله بین المان کپی شده و المان های خارجی را نیز در نظر می گیرد.
- در کادر Value می توان مقدار فاصله بین هر نمونه کپی یا تکرار شده از ترسیم یا نقشه مورد نظر با ترسیم یا نقشه دیگری را وارد کرد.
- گزینه Snap Mode برای تنظیم میزان تغییرات Value به صورت پله پله به اندازه ۵ میلیمتر به ۵ میلیمتر مورد استفاده قرار می گیرد.
- سپس المان مورد نظر از محیط گرافیکی انتخاب شود.
- روی یک نقطه از نقشه یا محیط گرافیکی که می خواهید نقطه مبنا شروع کپی یا انتقال باشد کلیک می کنیم.
- بر روی دکمه Ok کلیک و سپس با یک بار کلیک روی صفحه گرافیکی، جهت راستای انتقال یا کپی را مشخص می کنیم.
آموزش دستور Move در محیط Part Design:
در این قسمت دستور Move در محیط Part Design نرم افزار کتیا توضیح داده می شود:
- دستور Translate در این محیط، در نوار ابزار Transformation Features قرار دارد.
- دقت شود که قبل از استفاده از این دستور حتما روی Body مورد نظرتان راست کلیک کرده باشید و سپس گزینه Define In Work را انتخاب کنید تا فعال شود.
- حال روی دستور Translate کلیک کنید.
- در پنجره باز شده، در نوار کشویی Vector Definition حالت جابجایی را وارد کنید.
- در قسمت Direction و Distance می توانید با وارد کردن مقادیر دلخواه، جا به جایی را توسط فاصله و جهت، از نقطه ای به نقطه ای دیگر انجام دهید.
بررسی ابزار Move در محیط سطح سازی:
در محیط Generative Shape Design همانند محیط پارت، ابزار جابجایی با نام Translate را دارا می باشد.
آیکن این ابزار در محیط GSD، داخل جعبه ابزار Transformations قرار گرفته است.
ابتدا بر روی آیکن Translate کلیک می کنیم.
همانطور که مشخص است، پنجره باز شده در این محیط نیز مشابه ابزار Translate در محیط Part Design است. تنها تفاوت، اضافه شدن کادر Element است که در این کادر می بایست سطح مورد نظر برای جا به جایی انتخاب شود.
امیدواریم مقاله دستور Move در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
