Motion Study در سالیدورک
آموزش Motion Study در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله Motion Study در سالیدورک قصد داریم تا شما عزیزان را با این ابزار کاربردی در سالیدورک آشنا کنیم.
Motion Study شبیه سازی حرکت برای مدل های مونتاژ و قطعات را امکان پذیر می کند. این قابلیت به طور مستقیم مدل را تغییر نمی دهد، بلکه از ترکیبات موجود و شرایط مونتاژ در کنار هم با اعمال کننده حرکت استفاده می کنند تا حرکت را در یک مدل تحریک کنند.
Motion Study کاملا گرافیکی است و می تواند اثرات جسمی بین اجزای مونتاژ مانند برخورد و اصطکاک را تحلیل کند. نتایج حاصل از یک Motion Study را می توان به برنامه های دیگر Solidworks مانند Visualize برای ارائه یا شبیه سازی برای تجزیه تحلیل وارد کرد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

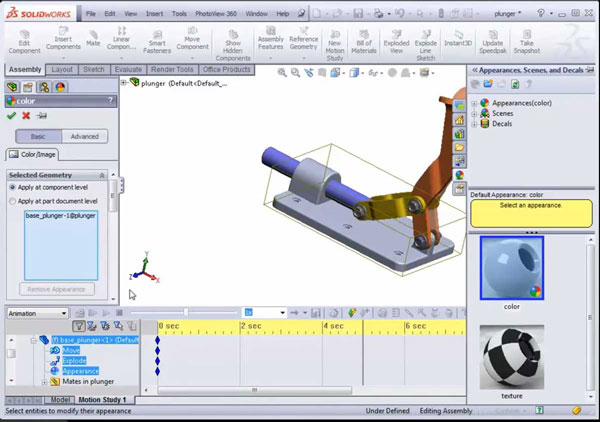

متحرک سازی با استفاده از Motion Manager:
Motion Manager یک رابط، مبتنی بر جدول زمانی است که ما برای تنظیم و اجرای Motion Study از آن استفاده می کنیم. شاید شما در زیر مجموعه Solidworks UI در منطقه (پنجره سند) به نام Motion Study در برنامه ای که اخیرا در آن کار کرده اید برخورده باشید.
با کلیک بر روی این برگه رابط Motion Manager را فعال کنید. در اینجا درختی با تمام اجزای موجود در مونتاژ و همچنین جدول زمانی را مشاهده خواهید کرد.
جدول زمانی به شما امکان می دهد که برای هر مولفه یک نقطه اصلی یا موقعیت مشخص شده برای آن مولفه را در یک لحظه معین تعیین کنید. به طور مستقیم بالای جدول زمانی مجموعه ای از ابزار های پخش، دکمه ای برای صادرات Motion Study به عنوان پرونده .avi و یک بخش برای اضافه کردن موتورها، فنرها و سایر اجزای حرکتی برای حرکات پیچیده تر وجود دارد.
همچنین با استفاده از Motion Manager می توانید چراغ ها و دوربین های را برای حرکات تنظیم کنید یا از چراغ ها و دوربین های موجود Solidworks استفاده کنید.
انواع Motion Study در نرم افزار Solidworks:
Animation ساده ترین نوع Motion Study است. شما می توانید از Animation برای متحرک سازی حرکات در یک مجموعه مونتاژی استفاده کنید.
به انیمیشن هایی مانند گرفتن و درگ کردن اجزای متحرک در مونتاژ فکر کنید. با این تفاوت که Solidworks به جای اینکه قطعات را خودتان جابجا کنید، این کار را برای شما انجام می دهد.
برای افزودن یک حرکت در یک Animation، می توانید موتور را برای حرکت مستقیم بر روی اجزای مونتاژ مشخص کنید و یا می توانید قطعات را به یک مکان از پیش تعیین شده بکشید و یک کلید را در آن زمان تنظیم کنید.
Solidworks به طور خودکار حرکات اجزای بین نقاط کلیدی را الحاق می کند. سالیدورک همچنین شامل Wizard Animation است که به شما کمک می کند تا به سرعت چندین نوع مختلف از انیمیشن های اساسی را ایجاد کنید.

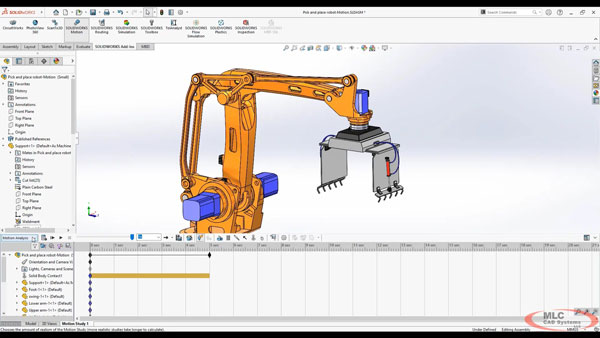

ساخت انیمیشن Basic Motion Study:
Basic Motion حرکت انیمیشن ها را به سطح بعدی منتقل می کند. با استفاده از اجزای حرکتی مانند موتورها و فنرها و همچنین شرایط مرزی مانند تماس با اصطکاک و گرانش می توانید یک انیمیشن با کیفیت بالا با فیزیک واقعی در پشت آن ایجاد کنید.
Basic Motion Study همچنین برخی از برخورد های را به حساب می آورد. از آنجا که Basic Motion Study ویژگی های ماده مانند جرم و تراکم را هنگام محاسبه حرکت به حساب می آورد، تنظیم و اجرای آن کمی بیشتر از یک Animation زمان بر است.
Motion Analysis:
Motion Analysis یک شبیه سازی دقیق حرکت است. دقیقا مثل Basic Motion، شما حرکت را با استفاده از نیروها، فنرها و میراگرها تنظیم کرده اید. با این حالت Motion Analysis از یک حل کننده پیچیده تری برای محاسبه حرکت استفاده می کند و نتایج واقع گرایانه تری ایجاد می کند.
علاوه بر خواص ماده، اثرات اینرسی نیز در نظر گرفته شده و محاسبه می شود. این به شما امکان می دهد تا برای تجزیه و تحلیل بیشتر، قطعاتی از حرکت و برخورد تصادفات را برای شبیه سازی Solidworks ایجاد کنید.
نتایج Motion Analysis نیز می تواند به نرم افزار ADAMS انتقال داده شود.
