دستور Measure در سالیدورک
معرفی دستور Measure در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Measure در سالیدورک قصد داریم شما عزیزان را با این محیط بسیار کاربردی آشنا کنیم.
ابزار Measure یکی از ابزار های کاربردی و مورد استفاده در بسیاری از محیط های نرم افزار سالیدورک و برای انواع مقاصد طراحی ایجاد شده است.
این ابزار به منظور اندازه گیری و تعیین پارامترهایی چون فاصله، زاویه، شعاع و… در محیط هایی چون اسکچ دو بعدی و سه بعدی، اسمبلی و حتی نقشه کشی و دیگر محیط های نرم افزار مورد استفاده می باشد.
فواصل میان تمامی خطوط نقاط، سطوح و صفحات موجود در محیط کاری را می توان با استفاده از ابزار Measure در تب Evaluate نرم افزار سالیدورک اندازه گیری نمود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
ورود به ابزار Measure:

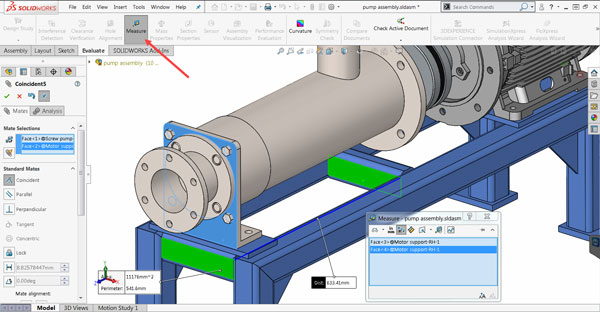

همانطور که ذکر شد جهت استفاده و ورود به این دستور یا ابزار باید به تب Evaluate در محیط کاری نرم افزار سالیدورک مراجعه نمود. یا مانند مابقی ابزار های نرم افزار از منوی اصلی موجود در گوشه بالا سمت چپ وارد گزینه Tools شده و در بخش Evaluate این ابزار را انتخاب نمود.
پس از کلیک بر روی دستور و انتخاب محدوده مورد نظر اندازه های محاسبه شده برایتان به نمایش در خواهد آمد.
البته به منظور تعیین اندازه مطلوب، می توانید تغییراتی را نیز بر روی پیش فرض های این ابزار اعمال نمایید.
این ابزار دارای چند گزینه می باشد. در اینجا چند مورد را بررسی خواهیم کرد.
حالت اندازه گیری اشکال دایره ای (Circle Measurement):
این گزینه جهت تنظیم مقدار نمایش داده شده برای اندازه گیری اشکال دایره ای می باشد. که در صورت باز نمودن منوی دراپ داون، می توانید حالات متفاوت را مشاهده نمایید.
این حالات عبارتند از:
- Maximum
- Minimum Distance
- Center to Center
- Custom Distance
- Distance
واحدها و دقت اندازه گیری (Unit\Precision):
کاربرد این بخش نیز مشخص می باشد و به جهت تعیین واحد و معیار اندازه گیری مورد نظر می باشد.
نمایش اندازه گیری در راستای XYZ:
این گزینه در ابزار Measure، فواصل و اندازه های موجود بین دو پارامتر انتخابی در محیط کاری را در راستای X,Y و Z با المان های DY, DX و Dz نمایش می دهد.

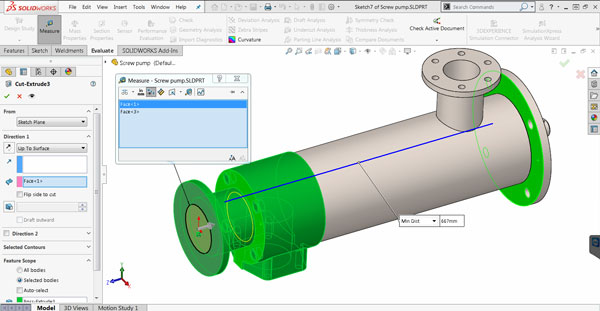

با غیر فعال نمودن این مورد در ابزار Measure به صورت پیش فرض، کمترین فاصله مابین دو المان انتخابی را نمایش می دهد. با فعال نمودن این گزینه اندازه گیری در سه راستای X,Y و Z صورت پذیرفته است و فاصله بین دو نقطه نیز نمایش داده می شود.
نقطه تا نقطه ( Point to Point):
با فعال نمودن این گزینه از ابزار اندازه گیری نرم افزار سالیدورک، می توان فاصله مابین هر دو نقطه را در مدل مورد اندازه گیری قرار داد. این گزینه به این صورت خواهد بود که می توان علاوه بر تمامی نقاط تقاطع موجود در مدل ها، نقاطی بر روی خطوط و اضلاع اشکال موجود را نیز انتخاب نمود.
در حالت عادی و غیر فعال بودن این گزینه، شما با کلیک بر روی خطوط موجود در مدل خود آن خط را انتخاب می نمایید اما در این حالت نقطه ای که بر روی آن کلیک نموده اید، مبدا اندازه گیری شما خواهد بود.
امیدواریم مقاله دستور Measure در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
