دستور Mate در سالیدورک
آموزش قید های پیشرفته (Advanced Mate) در نرم افزار SolidWorks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Mate در سالیدورک قصد داریم تا شما عزیزان را با برخی قید های پیشرفته در نرم افزار سالیدورک آشنا کنیم.

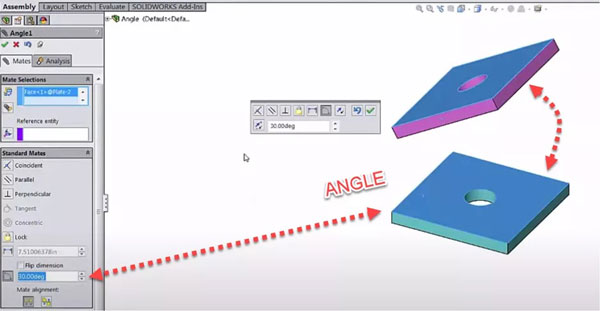

وقتی در حال ساخت یک مونتاژ و سازه بی حرکت و استاتیک در Solidworks هستید یا نیاز به یک زاویه دید و تصویر مشخص از جسم طراحی شده خود برای رندر گرفتن هستید، قیدهای استاندارد ( Standard Mate ) در نرم افزار سالیدورک که شامل Tangent, Perpendicular, Parallel, Coincident, Angle, Distance, Lock و Concentric می باشند، غالبا کافی هستند.

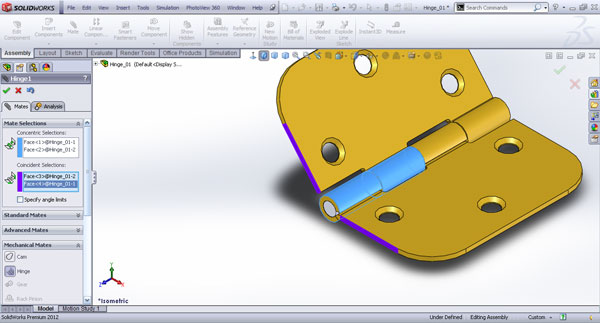

اما اگر می خواهید اسمبلی شما حرکت کند، قیدهای مکانیکی و یا پیشرفته نرم افزار سالیدورک کارایی مناسب تری را برای شما خواهند داشت و می توانید از آنها استفاده کنید. نسخه Solidworks 2019 هفت قید را به عنوان Advanced Mate یا قید های پیشرفته شامل می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
قید پیشرفته Profile Center Mate:
برای شروع معرفی قیدهای پیشرفته، اولین Mate فهرست شده در Property Manager قسمت قیود پیشرفته، Profile Center Mate می باشد.
این Mate مرکز هندسی دو وجه را هم تراز و هم مرکز می کند و می تواند شیوه خوبی برای لینک کردن سریع مراکز وجوه پروفایل ها باشد. برای اطمینان از تطبیق صحیح و مورد نظر ما، گزینه ای نیز وجود دارد تا جهت قطعه ها را در جهت عقربه های ساعت و خلاف آن تنظیم کنیم.
قید پیشرفته Symmetric:
Symmetric Mate اولین قید پیشرفته ای است که کنترل حرکات درون یک Assembly را در سالیدورک به عهده دارد. همانطور که احتمالا از نامش حدس هایی زده باشید، Symmetric Mate برای لینک کردن دو بخش به طور متقارن در یک صفحه مورد استفاده قرار می گیرد.
این به این معنی است که با حرکت دادن یک قطعه، قطعه دیگر به طور متقارن حرکت می کند. در ضمن چون حرکت را محدود نمی کند، اکثرا برای تعریف حرکت قطعه هایی که با هم حرکت می کنند، مثل درب های اتوماتیک یا بازوهای Jaws of Life یا گریپر، از آن استفاده می شود.
قید Symmetric به آسانی و صرفا با سه انتخاب، تنظیم می شود:
- ابتدا صفحه و یا وجه مسطح خود را انتخاب کنید
- یک جفت راس، لبه یا سطح را به عنوان اشیاء Mate انتخاب کنید.
- Mate Alignment را نیز همانند قید های پیشین با توجه به مقصود حرکتمان می توانیم تنظیم نمود.
قید پیشرفته Width:
Width Mate شبیه به Profile Center Mate بیشتر در جایگیری و تعیین موقعیت اجرا با اهداف طراحی مشخص مورد استفاده قرار می گیرد. بهترین شیوه برای تعریف قید Width این است که یک شی که Tab نامیده می شود، بین دو وجه مسطح را که یک شیار را تشکیل می دهند، مقید کنیم.
Tab می تواند متشکل از وجوه مسطح، وجوه استوانه ای با یک محور باشد. درحالی که شیار مورد نظر نیازمند تعریف توسط دو وجه مسطح است. گزینه های دیگر، تعیین می کنند که چگونه Tab و شیار به هم ربط داده می شوند،
قید پیشرفته Path:
در حالی که از قید Width، اصولا برای جایگذاری و یا هم راستا کردن دوقطعه و فراهم کردن قابلیت های حرکتی در Solidworks استفاده می شود، Path Mate بر عکس آن می باشد. کارکرد اصلی این قید، به حرکت و کارکرد ثانویه آن به تعیین موقعیت مربوط است.
همانگونه که ممکن است از نام این قید انتظار داشته باشید، Path Mate برای مقید کردن یک جزء در یک مسیر انتخابی استفاده می شود و این کار را با لینک کردن یک Vertex (راس) انتخاب شده روی قطعه به یک منحنی یا Curve که در اسکچ از قبل ترسیم شده باشد، همچنین لبه یا پروفایل اسکچ مجاور انجام می دهد.
قید پیشرفته Linear Coupler:
Linear Mate یا Linear Coupler Mate شبیه Symmetric Mate است و حرکت یک قطعه را به قطعه دیگر ربط می دهد، بدون اینکه هیچ آپشن اضافی ای برای مقید کردن موقعیت هر یک در نظر بگیرید.
بطور خاص این قید از یک نسبت برای کوپل کردن حرکت انتقالی قطعه ها استفاده می کند.برای مثال می توان آن را به گونه ای تنظیم کرد که حرکت یک قطعه باعث حرکت دو برابری قطعه دیگر شود. مثل کشوی دراور و یا حرکت یک قطعه در محور X باعث حرکت دیگری در محور Y شود. مثل استفاده از یک Pulley برای کشیدن یک سطل از چاه.
قید پیشرفته Limit Distance and Limit Angle:
آخرین قیدهای پیشرفته عبارتند از Limit Distance و Limit Angle، این دو قید بسیار شبیه به هم هستند و به شما امکان می دهند تا بتوانید قطعه هایتان را در یک فاصله مشخص یا زاویه ای مشخص از یک شی انتخابی، نگه داریدو یا حرکت دهید.
این قید های در سالیدورک کاربرد زیادی دارند. مثلا برای جلوگیری از در رفتن یک پیستون از سیلندر خود یا جلوگیری از اینکه قیچی آنقدر باز شود که دسته ها به تیغه ها بخورند، می توان از این قیدها استفاده کرد
امیدواریم مقاله دستور Mate در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
