دستور Manipulation در کتیا
معرفی دستور Manipulation در نرم افزار CATIA:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Manipulation در کتیا قصد داریم تا شما عزیزان را با این ابزار کاربردی آشنا کنیم.
محیط Assembly Design یکی از محیط های کاری مجموعه Mechanical Design است. در این محیط، کاربر می تواند با استفاده از قیود موجود، قطعات مختلف یک محصول را منتاژ نماید.
قیود منتاژ موجود در این محیط برای تعیین موقعیت دقیق قطعات در محصول نهایی به کار می روند. این قیود با محدود کردن درجات آزادی هر قطعه، موقعیت و جهت گیری آن را در محصول و نسبت به سایز قطعات تعریف می کند.
ابزار های آنالیزی موجود در محیط Assembly Design کمک می کند تا کاربر بتواند کلیه تماس ها، تداخل ها، و لقی های موجود بین قطعات را مشاهده و اصلاح نماید. همچنین ابزارهای برش در این محیط امکان مشاهده انواع برش ها در جهات مختلف بر روی قطعات مونتاژ شده را فراهم می کنند.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

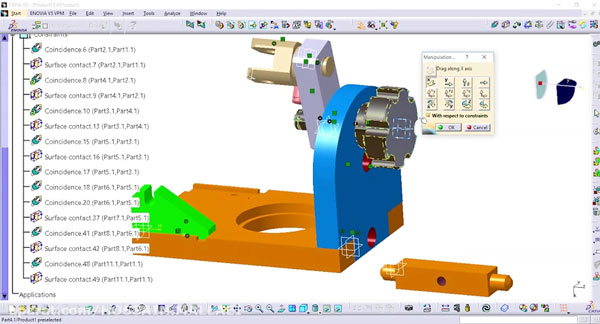

نحوه استفاده از دستور Manipulation در محیط اسمبلی:
برای استفاده از این دستور در محیط اسمبلی نرم افزار کتیا به ترتیب زیر عمل می کنیم:
- ابتدا روی آیکن Manipulation در جعبه ابزار Move کلیک می کنیم.
- پنجره Manipulation با آپشن های مختلف برای ما نمایان می شود.
- با انتخاب یکی از دکمه ها یا یکی از جهت ها یا محورها برای دوران در پنجره Manipulation و سپس با کلیک بر روی هر قطعه و درگ کردن قطعه توسط ماوس می توان جابجایی را انجام داد.
- از بالا ردیف اول در پنجره ابزار Manipulation و از سمت چپ به ترتیب گزینه های Z, X, Y برای جابجایی در طول راستاهای مختصات و گزینه آخر برای حرکت دادن قطعه در یک راستای دلخواه هستند.
- ردیف دوم برای جابجایی درون صفحات موازی با صفحات مختصات و یا صفحه دلخواه است.
- ردیف سوم به منظور دوران قطعات حول محورهای مختصات و یا محور دلخواه است.
آموزش دستور Move در محیط Sketcher:
- ابزار Translate در محیط زیر مجموعه نوار ابزار Operation است.
- بر روی آیکن Translate کلیک می کنیم.
- در پنجره باز شده، در کادر Instance، تعداد کپی ها یا تکرار های نقشه یا ترسیم مورد نظر را وارد می کنیم.
- گزینه Duplicate Mode در صورت فعال بودن امکان کپی و تکرار ترسیمات را فراهم می کند. در غیر این صورت کاربرد آن صرفا انتقال بوده و فقط ترسیم یا نقشه مورد نظر را جا به جا می کند.
- در صورت فعال بودن گزینه Keep Internet Constraints قیدهای هندسی و ابعادی قطعه را نیز کپی و اعمال می کند.
- در صورت فعال بودن گزینه Keep External Constraints قید اندازه فاصله بین المان کپی شده و المان های خارجی را نیز در نظر می گیرد.
- در کادر Value می توان مقدار فاصله بین هر نمونه کپی یا تکرار شده از ترسیم یا نقشه مورد نظر با ترسیم یا نقشه دیگری را وارد کرد.
- گزینه Snap Mode برای تنظیم میزان تغییرات Value به صورت پله پله به اندازه ۵ میلیمتر به ۵ میلیمتر مورد استفاده قرار می گیرد.
- سپس المان مورد نظر از محیط گرافیکی انتخاب شود.
- روی یک نقطه از نقشه یا محیط گرافیکی که می خواهید نقطه مبنا شروع کپی یا انتقال باشد کلیک می کنیم.
- بر روی دکمه Ok کلیک و سپس با یک بار کلیک روی صفحه گرافیکی، جهت راستای انتقال یا کپی را مشخص می کنیم.
آموزش دستور Move در محیط Part Design:
در این قسمت دستور Move در محیط Part Design نرم افزار کتیا توضیح داده می شود:
- دستور Translate در این محیط، در نوار ابزار Transformation Features قرار دارد.
- دقت شود که قبل از استفاده از این دستور حتما روی Body مورد نظرتان راست کلیک کرده باشید و سپس گزینه Define In Work را انتخاب کنید تا فعال شود.
- حال روی دستور Translate کلیک کنید.
- در پنجره باز شده، در نوار کشویی Vector Definition حالت جابجایی را وارد کنید.
- در قسمت Direction و Distance می توانید با وارد کردن مقادیر دلخواه، جا به جایی را توسط فاصله و جهت، از نقطه ای به نقطه ای دیگر انجام دهید.
امیدواریم مقاله دستور Manipulation در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
