دستور Knit در سالیدورک
معرفی دستور Knit Surface در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Knit در سالیدورک قصد داریم تا مطالبی در مورد سطوح پیچیده در سالیدورک به شما عزیزان آموزش دهیم.
نرم افزار سالیدورک یکی از محبوب ترین برنامه های CAD است که بیش از ربع قرن سابقه دارد. همانند بسیاری از نرم افزار CAD سه بعدی، سالیدورک نیز از انواع مختلفی از روش های مدل سازی سه بعدی پشتیبانی می کند.
اگر تا کنون تنها از بخش سالید نرم افزار استفاده کرده باشید به شما بگوییم که بخش بزرگی از نرم افزار را از دست داده اید.
ساخت مدل سه بعدی توسط سطوح در بخش Surface سالیدورک از روش های مدلسازی قدرتمندی استفاده می شود که امکانات بی نظیری را نیز دارا می باشد. این روش یک روش طراحی پیشرفته و قدرتمند بوده و امکان تولید قطعات پیچیده را فراهم می کند.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
سطح یا Surface چیست؟
در سالیدورک سطح (Surface) یک جسم (Body) با ضخامت صفر بوده و تقریبا هر شکلی می تواند داشته باشد. وقتی صحبت از نمایش و مدلسازی قطعات با سطوح ارگانیک یا پیچیده می شود، مدلسازی سطح به دلیل انعطاف پذیری بیشتر نسبت به مدلسازی سالید برتری دارد.
سطوح در سالیدورک توسط شبکه ای از منحنی های عمود به هم که به نام منحنی های ایزوپارامتر شناخته می شوند ایجاد شده و بنابراین هر نقطه ای روی سطح یک تعریف ریاضی دارد.
این منحنی ها را که به نام منحنی های NURBS شناخته می شوند را می توانید توسط دستور Face Curves در سالیدورک روی هر سطحی مشاهده کنید.
ابزار های بخش Surface:
محیط سطوح Solidworks دارای فیچرهای بسیار متنوعی است. برخی از آنها بسیار شبیه به فیچرهای مدلسازی سالیدورک هستند. با این حال ابزارهای متعددی نیز وجود دارند که منحصر به مدلسازی سطح هستند.
ابزار Extrude Surface: این ویژگی به روشی مشابه ابزار Extrude Boos استفاده می شود. یک سطح از یک اسکچ دو بعدی در جهت عمود به صفحه اسکچ کشیده می شود. در این حالت اسکچ هم می تواند باز باشد هم بسته.
ابزار Lofted Surface: این حالت یکی از قوی ترین فیچرهای بخش سطح سازی در Solidworks است، زیرا امکان ایجاد هندسه های پیچیده از چندین اسکچ را فراهم می کند.
ابزار Trim Surface: همانطور که از نامش پیداست، این ابزار برای بریدن قسمت های اضافی یک سطح با استفاده از سطح یا بدنه دیگر به عنوان ابزار برش استفاده می شود.
روش متداولی که در مدلسازی توسط سطوح رایج است ساخت سطوح بزرگتر ابعاد لازم و سپس برش آنها به اندازه مورد نیاز می باشد. با این کار، سطوح معمولا کمی فراتر از شکل نهایی طراحی شده و سپس به ابعاد نهایی خود برش داده می شود.
ابزار Offset Surface: این ابزار برای ساخت یک سطح به موازات سطح انتخاب شده با فاصله معین استفاده می شود. یک نکته در مورد این فیچر این است که با تنظیم مقدار Offset روی صفر، در واقع سطح را کپی می کند و آن را در همان مکان قرار می دهد.
ابزار Knit Surface:
همانطور که قبلا هم گفته شد در نهایت هدف یک طراحی اغلب تولید تولید یک مدل سالید است. چندین ویژگی سطحی وجود دارد که امکان تبدیل سطوح به سالید را فراهم می کند.

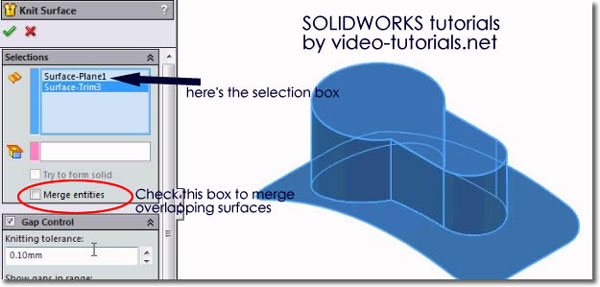

اگر سطوح موجود حجم بسته را در بر گیرند، این حجم به جسم سالیدتبدیل می شود.از ابزار Knit برای تبدیل دو یا چند سطح به یک سطح واحد استفاده می شود. یا به عبارتی از این ابزار، می توان برای یکپارچه سازی تمام سطوح و تبدیل آن به مدل سالید استفاده کرد.
از آنجایی که سطوح اغلب برای ساخت مدل های جدار نازک استفاده می شوند، یکی دیگر از ابزار های مفید ابزار Thicken است. این ابزار برای ضخیم کردن یک سطح به به یک جسم سالید جدار نازک استفاده می شود. در اینجا نیازی به حجم بسته نمی باشد.
امیدواریم مقاله دستور Knit در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
