دستور Jog در سالیدورک
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Jog در سالیدورک قصد داریم تا شما عزیزان را با این دستور کاربردی در محیط ورقکاری سالیدورک آشنا کنیم.
آموزش محیط ورقکاری (Sheet Metal) سالیدورک، یکی دیگر از آموزش های تولید شده سایت کتیا دیزاین می باشد. در این فصل از آموزش که قسمت پیشرفته سالیدورک می باشد به بررسی دستورات محیط ورقکاری سالیدورک می پردازیم و با محیط ورقکاری در این نرم افزار یعنی محیط Sheet Metal آشنا می شویم.
در این محیط می توانید به راحتی قطعات ورقی شکل را ایجاد نمایید. توجه نمایید که اگر از نرم افزار سالیدورک شناختی ندارید باید ابتدا پکیج کامل بخش مقدماتی سالیدورک را کامل فرا گرفته باشید.
یکی از مباحث بسیار کاربردی و مهم در صنعت، کار با ورق های فلزی یا ورقکاری می باشد. این عملیات معمولا شامل خم کاری و برش کاری به شیوه های متفاوت است و ماده خام به کار رفته در این کاربرد، یک ورق ساده فلزی می باشد. در نرم افزار سالیدورک جهت طراحی مدل های ورقی شکل از نوار ابزار Sheet Metal استفاده می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
آشنایی با محیط ورقکاری سالیدورک:
در این جلسه از آموزش توضیحاتی را در مورد محیط ورقکاری یا همان Sheet Metal نرم افزار سالیدورک به شما عزیزان ارائه می دهیم و متوجه می شوید که در چه مواقعی از محیط ورقکاری استفاده می شود.
محیط ورقکاری و خم کاری سالیدورک محیطی مناسب برای طراحی قطعات و مجموعه هایی است که توسط فرایند ورقکاری و خم کاری تولید می شوند. در این جلسه سعی کردیم با معرفی چندین مدل ورقکاری این آگاهی را به شما بدهیم که این فرایند به چه صورت انجام می شود.
آموزش دستور Jog در محیط ورقکاری سالیدورک:

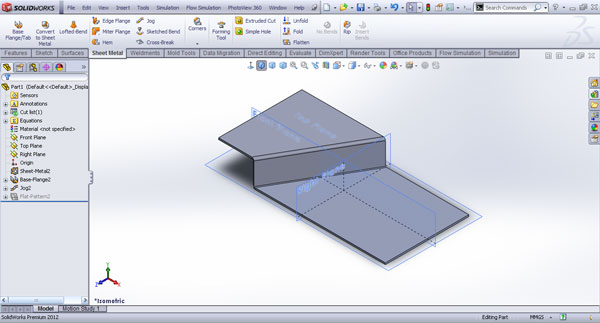

با استفاده از ابزار Jog می توانیم با استفاده از یک خط روی یک ورق فلزی دو خط خم ایجاد کنیم.
حالا روی ابزار Jog کلیک می کنیم تا پنجره مربوط به این ابزار باز شود.
در این مرحله یک پنجره تحت عنوان Massage باز می شود که از ما می خواهد تا یک صفحه برای ترسیم خط ذکر شده انتخاب کنیم. در اینجا روی ورق فلزی که داشتیم کلیک می کنیم تا امکان ترسیم خط برای ما ایجاد شود.
در این مرحله خط مورد نظر را ترسیم می کنیم اما برای ترسیم آن باید نکات زیر را مد نظر قرار دهیم:
- نباید بیشتر از یک خط ترسیم شود.
- نیازی نیست خط ترسیم شده حتما عمودی یا افقی باشد و می تواند با زاویه دلخواه ترسیم شود.
- طول خط ترسیم شده می تواند بیشتر یا کمتر از طول وجه هایی باشد که قرار است خم شود.
حال با کلیک بر روی گزینه Exit Sketch پنجره مربوط به ابزار Jog نمایش داده می شود.

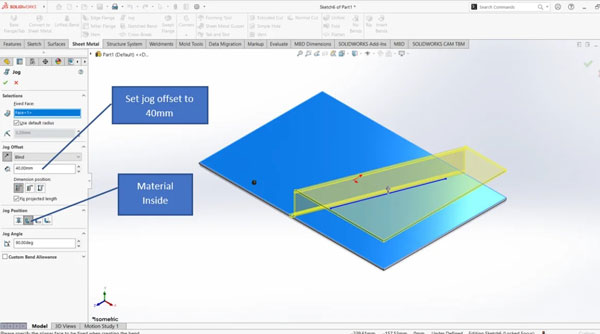

در این قسمت به بررسی قسمت های مختلف این ابزار می پردازیم.
قسمت Selections:
Fixed Face: در این قسمت باید صفحه ای از ورق فلزی را انتخاب کنیم که می خواهیم ثابت و بدون تغییر بماند.
نکته: باید دقت داشته باشیم که خط خمش ترسیم شده، صفحات ورق فلزی را از یکدیگر جدا می کند و صفحات سمت چپ و راست آن دو صفحه به شکل مجزا به شمار می آیند.
برای ورق فلزی ترسیم شده ما دو انتخاب داریم:
حالت اول: انتخاب قسمت مشخص شده از ورق فلزی در قسمت Fixed Face است که باعث می شود خم های مورد نظر روی لبه داخلی ورق فلزی اعمال شود.
حالت دوم: انتخاب صفحه لبه داخلی ورق فلزی است که باعث می شودلبه داخلی ثابت و بدون تغییر بماند.
قسمت Fixed Face:
برای ادامه توضیحات در قسمت Fixed Face از حالت اول استفاده می کنیم:
- Use Default Radius: با فعال نمودن این گزینه شعاع خم برابر با شعاع خم پیش فرض انتخاب شده خواهد بود که با غیر فعال نمودن این گزینه می توان مقداری دلخواه برای شعاع خم در نظر گرفت.
- Bend Radius: در این قسمت می توانیم با غیر فعال نمودن گزینه Use Default Radius مقدار عددی شعاع خم مورد نظر را وارد کنیم.
- Jog Offset: در این قسمت می توانیم با استفاده از گزینه هایی که در اختیار ما می گذارد، طول قسمتی از ورق فلزی که دو خم مورد نظر را شامل می شود، کم و زیاد کنیم. در این قسمت علاوه بر امکان وارد نمودن مقدار عددی گزینه های دیگری نیز در اختیار ما قرار داده شده است.
- Reverse Direction: با استفاده از این گزینه می توانیم جهت دو خم مورد نظر را معکوس کنیم.
- Dimension Position: با گزینه هایی که این قسمت در اختیار ما قرار می دهد می توانیم وضعیت اندازه گذاری طول قسمت دو خم را انتخاب کنیم.
امیدواریم مقاله دستور Jog در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
