نحوه وارد کردن عکس در کتیا
چگونه می توانیم عکس را وارد نرم افزار CATIA کنیم؟
برای وارد کردن عکس در کتیا روش های گوناگونی وجود دارد ولی قبل از آن بهتر است با مفاهیم مربوط به تصاویر و عکس ها بیشتر آشنا شویم.
اگر با نرم افزار CAD کار می کنید، حتما با شرکت فرانسوی آن به اسم Dassault Systemes آشنا هستید.
آنها خالق نامهای بزرگی در صنایع CAD و مدل سازی رایانه مانند Solidworks و CATIA هستند که موضوع ما در این مقاله کتیا میباشد.
یکی از نیازهای رایج و در عین حال مشکل ساز Catia و سایر نرم افزارهای مدل سازی سه بعدی، تبدیل منابع شطرنجی ( تصاویر از جنس Bitmap ) به مدل های سه بعدی قابل اجرا و قابل ویرایش است.
در این پست، ما در مورد برخی از کارآمدترین روش ها برای وارد کردن عکس در کتیا و انجام این کار بحث خواهیم کرد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
فهرست مطالب:
۱- چه نوع عکس و تصاویری را می توانید برای استفاده در Catia انتخاب کنید؟
۲- هنگام درج و تبدیل تصویر برای Catia گزینه های شما چیست؟
۳- وارد کردن عکس در کتیا با استفاده از محیط Sketch Tracer
۱- چه نوع تصاویری را می توانید برای استفاده در Catia انتخاب کنید؟

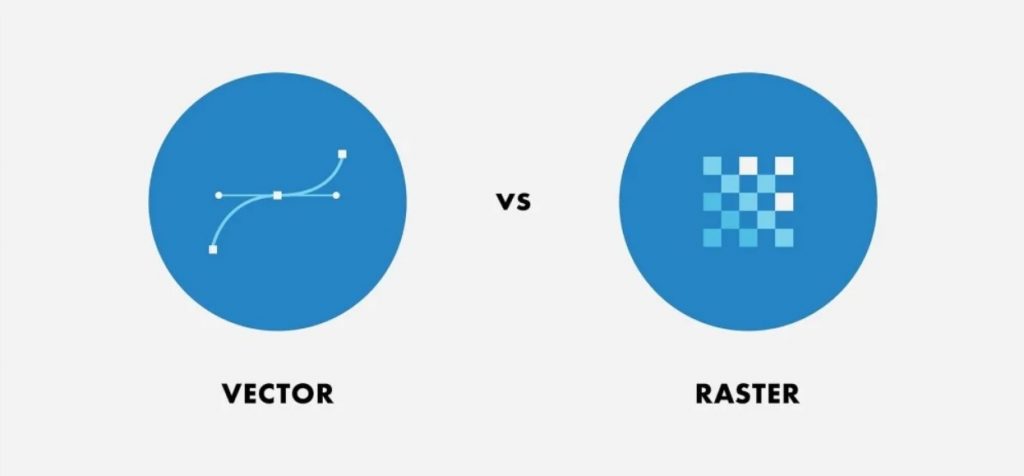

مهم ترین چیزی که باید در ابتدا به آن توجه کنیم، تفاوت بین تصاویر شطرنجی و تصاویر برداری است.
هر تصویری مبتنی بر Bitmap که از پیکسل ساخته شده و هر چه وضوح تصویر با Zoom in و Zoom out کردن “تار” و “شفاف” شود یک تصویر شطرنجی است.
این تصاویر شامل فرمتهای، GIF ،PNG ،BMP ،JPG و TIFF می باشند.
از طرف دیگر تصاویر برداری تصاویری هستند که از خطوط یا “بردار” قابل ویرایشی ساخته شده اند و به جای اینکه از پیکسل ساخته شده باشند از دستورالعمل ها و داده های ریاضی خاصی تهیه شده اند.
به عنوان یک قاعده کلی، تبدیل فایل های برداری به فایل های قابل استفاده در نرم افزار CAD بسیار آسان تر است، زیرا بیشتر اوقات فایل های CAD به خودی خود فایل های برداری هستند.
این شامل هر فایلی است که توسط نرم افزار کتیا مدریت می شود.
فرآیندهای تبدیل تصاویر شطرنجی Bitmap به فایل های برداری قابل استفاده برای کتیا کمی پیچیده تر است و مهم ترین نکات مورد بحث در این مقاله خواهد بود.
۲- هنگام درج و تبدیل تصویر برای کتیا گزینه های شما چیست؟
برخی از نرم افزارها دارای ابزارهای تبدیل هستند که به صورت خودکار هر گونه تصویر شطرنجی وارد شده را با ابزار برداری خود ردیابی می کنند.
متاسفانه، Catia از جمله برنامه هایی نیست که دارای ابزار تبدیل باشد، لذا برای تبدیل تصاویری از این قبیل برنامه های جانبی دیگری هستند که ما با کمک آنها می توانیم فایلهای برداری را تبدیل و به راحتی آنها را در کتیا باز کرده و مورد استفاده قرار دهیم.
یکی از این برنامه ها scan2CAD نام دارد.
scan2CAD می تواند فایلهای منبع شطرنجی و برداری را به راحتی مدیریت کند و به طور خاص، برای خروجی بهترین فایلهای برداری طراحی شده است.
این نرم افزار می تواند در همه برنامه های استاندارد CAD و مدل سازی استفاده شود و این شامل کتیا هم می شود.
محیط Sketch Tracer کتیا :
برای وارد کردن عکس در کتیا می توان از یکی از محیط های زیر مجموعه Shape به نام Sketch Tracer نیز استفاده کرد.
با استفاده از این محیط شما می توانید ، عکس های نوع شطرنجی Bitmap را به صورت مستقیم وارد کتیا کنید و در فرایند مدل سازی از آنها الگو بگیرید.
