آموزش محیط Imagine & Shape کتیا

محیط Imagine & Shape کتیا بر مبنای سطوح مش بندی شده شکل گرفته و با به کارگیری ابزارهای خاص این امکان را به کاربر میدهد تا ایده های جالب و پیچیده طراحی را با روشی بسیار ساده و با سرعت زیاد به یک مدل هندسی سه‌بعدی تبدیل نماید.

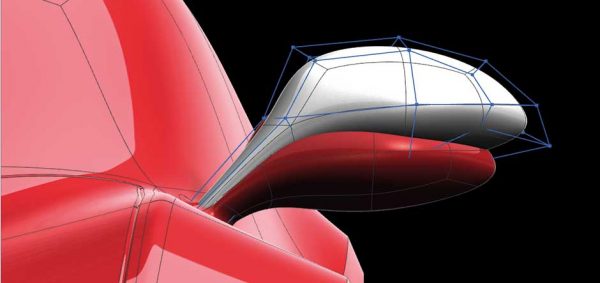

در طراحی مدلها از الگوریتم سطوح مش بندی شده (Subdivision Surface) برای تولید سطوح نرم استفاده می شود.

در این الگوریتم ، مش به عنوان زیربخش‌های یک سطح ، کنترل و تغییر فرم داده می‌شود ، به گونه‌ای که یک سطح نرم و یکپارچه تولید شود.

سطوح مش بندی در این محیط سطوح دقیق از نوع Bezier یا NURBS هستند ، این سطوح بر اساس مش‌های چهار وجهی تعریف و به کمک عناصر موجود در مش کنترل می‌شوند.

به عبارتی برای طراحی یک مدل ، ابتدا باید یک مدل خام یا اولیه از جنس سطح ایجاد نمود و سپس با شبکه هایی که بر روی مدل قرار دارند با استفاده از رئوس، لبه‌ها و وجوه مدل خام اولیه را تغییر فرم داد تا به مدل نهایی دست پیدا کرد.

تغییر فرم مدل میتواند با کشش یا فرو رفتی بر روی قسمتی از مدل خام ایجاد گردد.

همچنین در یک سطح مش بندی شده ، می‌توان با کنترل پارامتر‌های مربوط به کشش سطوح که به عنوان پارامتر جذب شناخته می‌شود ، لبه‌های تیز یا نرم با درجه نرمی مختلف تولید کرد.
