دستور Groove در کتیا
آشنایی با دستور Groove در کتیا:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Groove در کتیا قصد داریم تا درباره این دستور کاربردی در محیط Part Design نکاتی را به شما عزیزان آموزش دهیم.
در محیط Part Design کتیا، شما قادر خواهید بود تا قطعات مختلف را به صورت سه بعدی و دقیق با یک رابط کاربری بصری و انعطاف پذیر طراحی کنید. شما همچنین می توانید نیازهای طراحی خود را به طور کامل برطرف سازید، از طراحی های ساده و پیش پا افتاده تا طراحی های پیچیده و پیشرفته را به راحتی می توانید در این محیط انجام دهید.
شما همچنین می توانید مدل و قطعه ساخته شده را به راحتی به محیط های مختلف دیگر مانند محیط Assembly Design و محیط Drafting و… وارد کنید و از آنجا به کار خود ادامه دهید.
در این مطلب از آموزش نرم افزار کتیا به توضیح ابزار Groove در محیط Part Design کتیا می پردازیم.

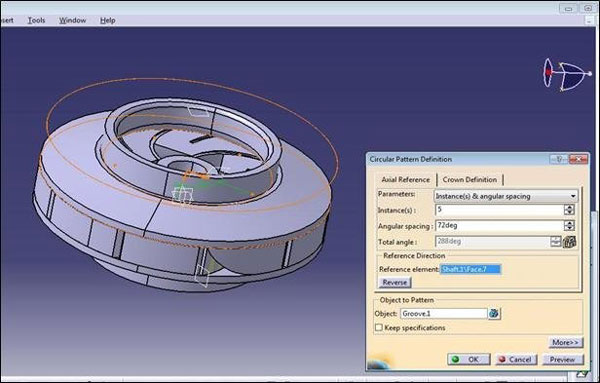

همانطور که می دانید این دستور بر عکس دستور Shaft عمل می کند. برای یادگیری این دستور یک قطعه سه بعدی طراحی می کنیم و سپس یک شیار دور این قطعه با استفاده از ابزار Groove ایجاد می کنیم.
برای این کار ابتدا یک اسکچ روی یکی از صفحات مختصاتی به عنوان مقطع شیار در محل مناسب ایجاد می کینم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
نحوه استفاده از دستور Groove در کتیا:
- بر روی دستور Groove در محیط پارت کلیک می کنیم.
- پنجره ابزار Groove برای شما باز می شود.
- First Angle میزان چرخش پروفیل شیار در جهت پادساعتگرد است.
- در کادر Selection پروفیل اسکچ شیار را انتخاب می کنیم.
- در کادر Axis هم، محوری که می خواهیم شیار حول آن ایجاد شود را وارد می کنیم.
- با تنظیمات موجود، روی دکمه OK کلیک می کنیم.
- گزینه Reverse Direction جهت های ساعتگرد و پادساعتگرد زاویه را عوض می کند.
- در صورت فعال کردن گزینه Thick Profile پنجره ابزار Groove گسترده می شود.
- در قسمت Thickness 1 و Thickness 2 می توان در دو طرف اسکچ ترسیم شده ضخامت شیارزنی داد.
- با اعمال ضخامت برای ضخامت ۱ و ۲، قطعه به حالت برش خورده در می آید.
- آپشن Neutral Fiber باعث اعمال ضخامت یکسان به دو طرف اسکچ می شود.
آشنایی با دستورات جعبه ابزار Sketch Based Features:
- ابزار Pad و زیر مجموعه آن برای حجم دادن به یک اسکچ دو بعدی مورد استفاده قرار می گیرد.
- دستور Pocket و زیر مجموعه آن برای ایجاد سوراخ شیار حفره بر روی قطعه به کار می رود.
- دستور Shaft برای دوران یک اسکچ دو بعدی حول یک محور و ایجاد حجم در آن مورد استفاده قرار می گیرد.
- ابزار Groove همانند دستور Shaft عمل می کند با این تفاوت که یک شیار دورانی بر روی جسم سه بعدی می تواند ایجاد کند.
- دستور Hole یک دستور بسیار کاربردی برای ایجاد سوراخ که رزوه دار باشد مورد استفاده قرار می گیرد.
- دستور Stiffener برای ایجاد تیغه استحکامی بر روی قطعات سه بعدی مورد استفاده قرار می گیرد.
امیدواریم مقاله دستور Groove در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
