آموزش رایگان تلرانس های هندسی و ابعادی GD&T
در این مقاله از سایت کتیا دیزاین درباره آموزش رایگان تلرانس های هندسی و ابعادی GD&T صحبت خواهیم کرد. تلرانسهای هندسی و ابعادی (GD&T) زبان جهانی مهندسی برای تعریف دقیق فرم، جهت، موقعیت و لنگی قطعات است.
این سیستم فراتر از تلرانسهای ساده مثبت و منفی (+/-) عمل میکند. GD&T تضمین کننده عملکرد صحیح و قابلیت مونتاژ قطعات میباشد. درک آن برای مهندسان، طراحان و بازرسان کنترل کیفیت ضروری است. امروزه، نیاز به این دانش فنی بیش از پیش احساس میشود.
خوشبختانه، امکان دسترسی به آموزش رایگان GD&T فراهم شده است. این منابع به علاقهمندان کمک میکنند تا با هزینه کمتر با این دانش آشنا شوند. آموزشهای رایگان میتوانند شامل مقالات، ویدئوها یا بخشهایی از دورههای آنلاین باشند.
محتوای آموزشهای رایگان GD&T معمولاً به معرفی مفاهیم پایه میپردازد. شما با علائم اصلی GD&T مانند تختی، گردی، عمود بودن و موقعیت آشنا میشوید. مفهوم سطوح مبنا (Datum) و چارچوب کنترل مشخصه (Feature Control Frame) نیز توضیح داده میشود. هدف اصلی، ایجاد یک درک اولیه از ساختار و منطق GD&T است. این دانش پایه، زبان مشترک در نقشههای مهندسی را قابل فهم میکند.
اهمیت یک آموزش اصولی، حتی به صورت رایگان، غیرقابل انکار است. محتوا باید دقیق و کاربردی باشد تا فراگیر را به درستی هدایت کند. کیفیت آموزشی در این حوزه، یادآور تعهد استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T به ارائه مطالب دقیق و بهروز است؛ اصلی که در جستجوی بهترین آموزش رایگان تلرانس های هندسی و ابعادی GDT نیز باید راهنما باشد.
فایلهای PDF یکی از قالبهای محبوب برای اشتراکگذاری دانش فنی هستند. منابع تلرانس های ابعادی و هندسی pdf میتوانند شامل جداول علائم، خلاصهای از استانداردها یا جزوات آموزشی باشند.
با این حال، فرمت PDF معمولاً تعاملی نیست و نمیتواند جایگزین یک دوره آموزشی کامل شود. درک عمیق GD&T نیازمند تمرین و تحلیل مثالهای کاربردی است. شیوههای آموزشی تعاملی استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T که بر کاربرد عملی تمرکز دارد، تجربهای فراتر از مطالعه صرف تلرانس های ابعادی و هندسی pdf را فراهم میکند.
فایلهای PDF برای دسترسی سریع به تعاریف علائم GD&T عالی هستند. جداول خلاصه استانداردها، قواعد اصلی و فرمولهای محاسباتی را میتوان در این قالب یافت. دانشجویان و مهندسان میتوانند از این PDFها به عنوان یادآور استفاده کنند.
همچنین، بسیاری از استانداردهای رسمی مانند ASME Y14.5 یا ISO 1101 به صورت PDF منتشر میشوند (البته معمولاً رایگان نیستند). خلاصهها یا بخشهایی از این استانداردها که به صورت PDF یافت میشوند، برای درک اصول کلی مفید هستند.
هنگام دانلود جزوات PDF، به اعتبار نویسنده یا موسسه منتشر کننده توجه کنید. جزوات تهیه شده توسط اساتید دانشگاه یا متخصصان صنعت معمولاً قابل اعتمادتر هستند. تاریخ انتشار جزوه نیز مهم است؛ مطمئن شوید که با نسخههای جدید استانداردها (مثلاً ASME Y14.5-2018) مطابقت دارد.
مراقب فایلهای PDF باشید که کیفیت پایینی دارند یا ناقص به نظر میرسند. بهترین منابع PDF، ساختار منطقی، توضیحات واضح و مثالهای تصویری مناسبی دارند. جستجو در وبسایتهای تخصصی مهندسی مکانیک یا کنترل کیفیت میتواند مفید باشد.

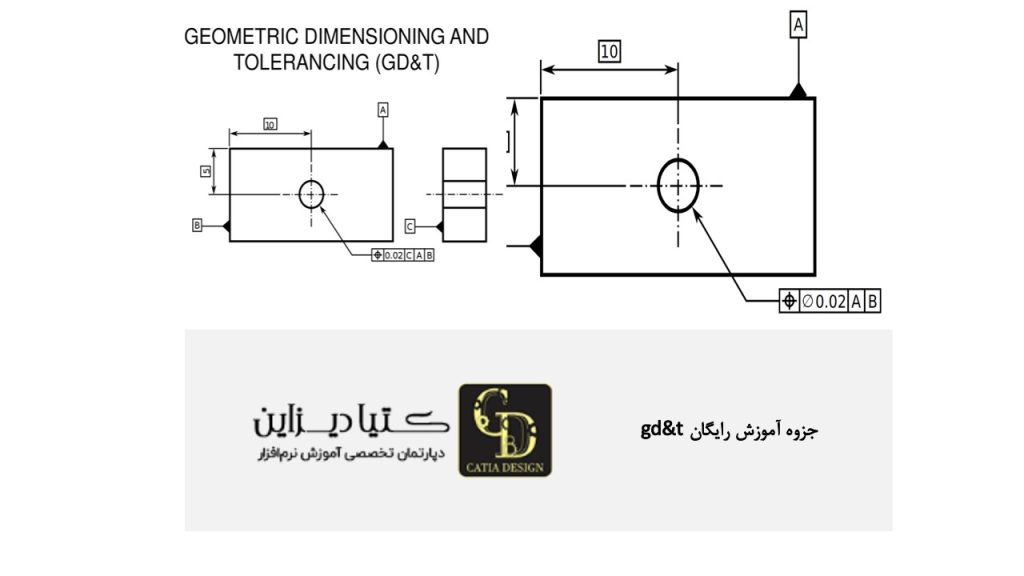

یک جزوه آموزش رایگان gd&t معمولاً خلاصهای فشرده از مفاهیم کلیدی است. این جزوات برای ایجاد آشنایی اولیه با علائم و قواعد اصلی طراحی شدهاند. به دلیل حجم کم، میتوانند به سرعت مطالعه شوند و دید کلی مناسبی ارائه دهند.
با این حال، نباید انتظار داشت یک جزوه به تنهایی تمام پیچیدگیهای GD&T را پوشش دهد. کاربرد عملی و تحلیل مثالهای واقعی نیاز به آموزش عمیقتری دارد.دوره آموزش رایگان تلرانس های هندسی و ابعادی GD&T استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T، بسیار فراتر از محتوای یک جزوه آموزش رایگان gd&t، به درک مفهومی و کاربردی کمک میکنند.
یک جزوه خوب باید شامل جدول کاملی از علائم GD&T باشد. تعاریف واضح هر علامت و مفهوم اصلی آن (مانند تلرانس فرم، جهت، مکان) ضروری است. معرفی چارچوب کنترل مشخصه و اجزای آن نیز باید در جزوه گنجانده شود.
وجود چند مثال ساده و تصویری به درک بهتر کمک میکند. اشاره به استانداردهای اصلی (ASME/ISO) و تفاوتهای کلیدی آنها مفید است. زبان جزوه باید ساده و قابل فهم باشد تا برای مبتدیان مناسب باشد.
از جزوات رایگان به عنوان یک راهنمای سریع یا ابزار مرور استفاده کنید. آنها برای به خاطر سپردن علائم و تعاریف پایه عالی هستند. میتوانید اصطلاحات کلیدی را از طریق جزوه بیاموزید.
جزوه را به عنوان مکمل منابع دیگر (مانند ویدئوها یا دورهها) در نظر بگیرید. سعی کنید مفاهیم آموخته شده از جزوه را روی نقشههای واقعی پیدا و تحلیل کنید. صرفاً حفظ کردن محتوای جزوه کافی نیست.
تعیین تلرانسهای هندسی روی نقشه یک بخش کار است؛ بخش دیگر، اندازهگیری و کنترل آنهاست. روش اندازه گیری تلرانس های هندسی نیازمند دانش مترولوژی و تجهیزات دقیق است. بازرس کنترل کیفیت باید بداند چگونه سطوح مبنا را شبیهسازی کند و مشخصه مورد نظر را مطابق با استاندارد اندازهگیری نماید.
درک ارتباط بین طراحی (GD&T) و بازرسی (اندازهگیری) بسیار حیاتی است. استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس نقشه کشی و نقشه خوانی صنعتی، همواره بر این پیوند تاکید دارند؛ زیرا طراحی بدون در نظر گرفتن روش اندازه گیری تلرانس های هندسی، ممکن است غیرقابل اجرا یا پرهزینه باشد.
ابزارهای سنتی مانند ساعت اندیکاتور، بلوکهای زاویهای، و صفحه صافی هنوز کاربرد دارند. این ابزارها برای اندازهگیری تلرانسهای سادهتر مانند تختی یا توازی مناسب هستند. با این حال، برای تلرانسهای پیچیدهتر محدودیت دارند.
دستگاههای اندازهگیری مختصاتی (CMM) ابزار اصلی برای بازرسی دقیق GD&T هستند. اسکنرهای نوری و سیستمهای بینایی ماشین نیز در حال گسترش هستند. این تجهیزات پیشرفته امکان اندازهگیری سریع و دقیق پروفیلها و موقعیتهای پیچیده را فراهم میکنند.

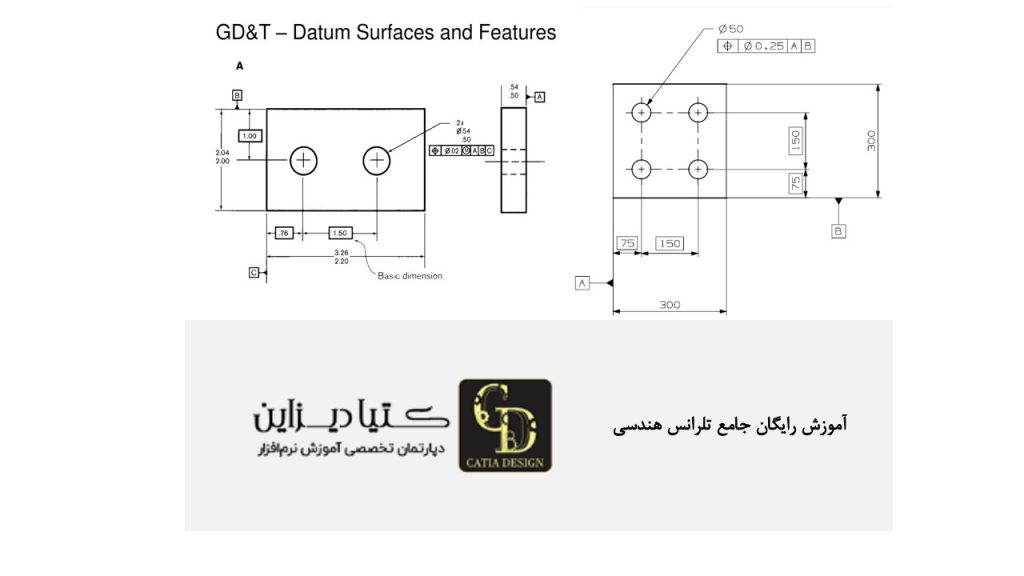

صفت “جامع” در آموزش GD&T به معنای پوشش کامل نظریه، استانداردها و کاربردهای عملی است. یک آموزش رایگان جامع تلرانس هندسی (اگر یافت شود) باید فراتر از معرفی علائم باشد. این نوع آموزش به تحلیل مثالهای صنعتی و نحوه پیادهسازی GD&T در طراحی واقعی میپردازد.
آموزش رایگان تلرانس های هندسی و ابعادی GD&T واقعاً جامع، نیازمند تخصص و تجربه بالاست. دورههای کامل استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T، با پوشش عمیق مباحث و تمرکز بر کاربرد، معیاری برای سنجش کیفیت یک آموزش رایگان جامع تلرانس هندسی به شمار میروند.
یک دوره جامع باید با مبانی شروع کند: فلسفه GD&T، قوانین اصلی، و ۱۴ علامت کلیدی. سپس به تفصیل به مفاهیم سطوح مبنا (Datums)، چارچوب کنترل مشخصه (FCF) و اصلاحکنندهها (Modifiers) مانند MMC, LMC, RFS میپردازد.
در ادامه، تلرانسهای پیچیدهتر مانند تلرانس موقعیت (Position)، پروفیل (Profile) و تلرانسهای ترکیبی (Composite) باید آموزش داده شوند. تحلیل مثالهای کاربردی، بررسی استانداردهای ASME و ISO و نکات اندازهگیری نیز بخشهای ضروری یک دوره جامع هستند.
نرمافزارهای CAD مدرن مانند کتیا (CATIA)، ابزارهای قدرتمندی برای اعمال تلرانسهای هندسی دارند. آموزش تلرانس گذاری کتیا دیزاین به کاربران این نرمافزار کمک میکند تا GD&T را به درستی روی مدلهای سهبعدی اعمال کنند. این کار فراتر از ایجاد یک نوشته ساده روی نقشه است.
استفاده صحیح از ابزارهای GD&T در CAD، به ایجاد مدلهای دقیق و بدون ابهام کمک میکند. استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T، بر اهمیت پیادهسازی صحیح استانداردها در نرمافزارها تاکید دارند؛ آموزش تلرانس گذاری کتیا دیزاین نیز باید با همین رویکرد دقیق انجام شود.
کتیا ماژولها و دستورات خاصی برای اعمال GD&T دارد (مانند Functional Tolerancing & Annotation). کاربران باید با نحوه ایجاد سطوح مبنا (Datum Features)، چارچوب کنترل مشخصه (FCF) و پیوند دادن آنها به سطوح مدل آشنا شوند.
قابلیتهای پیشرفتهتری مانند “Tolerance Advisor” به بررسی صحت و کامل بودن تلرانسگذاری کمک میکند. همچنین، کتیا از مفهوم MBD (Model-Based Definition) پشتیبانی میکند؛ یعنی تمام اطلاعات GD&T مستقیماً روی مدل سهبعدی قرار میگیرد و نیاز به نقشه دوبعدی را کاهش میدهد.
انتخاب صحیح سطوح مبنا روی مدل سهبعدی اولین گام حیاتی است. سطوح مبنا باید پایدار و قابل اندازهگیری باشند. سپس، چارچوب کنترل مشخصه باید به درستی به مشخصه مورد نظر (سطح، سوراخ، …) پیوند داده شود.
استفاده از استانداردهای صحیح (ASME یا ISO) در تنظیمات نرمافزار مهم است. اطمینان حاصل کنید که تلرانسگذاری شما کامل، بدون ابهام و قابل تفسیر برای مراحل بعدی (ساخت و بازرسی) است. بررسی مدل با ابزارهای اعتبارسنجی کتیا توصیه میشود.

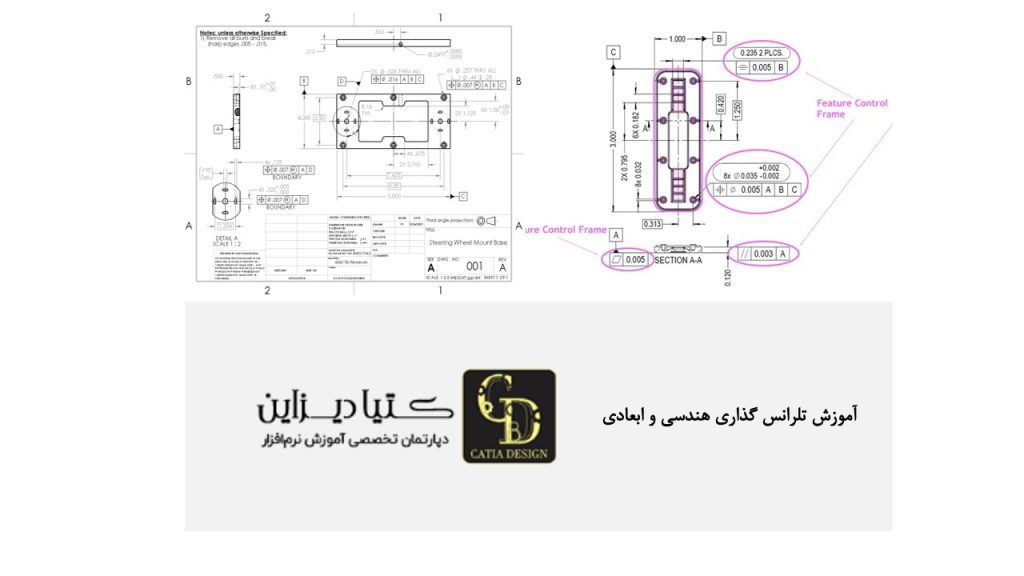

مبحث آموزش تلرانس گذاری هندسی و ابعادی، قلب تپنده طراحی دقیق مهندسی است. این دانش به طراحان کمک میکند تا نیازمندیهای عملکردی قطعه را به زبان استاندارد و بدون ابهام بیان کنند. هدف اصلی، تضمین عملکرد صحیح و قابلیت تعویضپذیری قطعات در مونتاژ نهایی است.
تسلط بر این حوزه نیازمند درک عمیق استانداردها و کاربرد آنهاست. استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس تلرانس های هندسی و ابعادی GD&T، با تجربه گسترده خود، پیچیدگیهای آموزش تلرانس گذاری هندسی و ابعادی را به شیوهای قابل فهم و کاربردی آموزش میدهند.
اولین اصل، درک دقیق عملکرد قطعه و ارتباط آن با سایر قطعات مونتاژی است. طراح باید مشخص کند کدام مشخصهها (ابعاد، فرم، موقعیت) برای عملکرد صحیح، حیاتی هستند. سپس باید مناسبترین نوع تلرانس (ابعادی یا هندسی) را انتخاب کند.
تعیین سطوح مبنا (Datums) بر اساس نحوه قرارگیری و عملکرد قطعه در مونتاژ انجام میشود. مقدار تلرانس باید با در نظر گرفتن قابلیتهای فرآیندهای ساخت و هزینههای تولید تعیین شود. انتخاب تلرانسهای بیش از حد تنگ، هزینه را به شدت افزایش میدهد.
یکی از اشتباهات رایج، تلرانسگذاری بیش از حد (Over-tolerancing) است که هزینه ساخت را بالا میبرد. انتخاب نادرست یا ناکافی سطوح مبنا نیز منجر به ابهام در نقشه میشود. استفاده نابجا از علائم GD&T یا تعریف ناقص چارچوب کنترل مشخصه از دیگر اشتباهات است.
برای اجتناب از این اشتباهات، تسلط کامل بر استانداردها (ASME Y14.5 یا ISO 1101) ضروری است. درک عمیق عملکرد قطعه و فرآیندهای ساخت به انتخاب تلرانس مناسب کمک میکند. بازبینی دقیق نقشهها توسط افراد مجرب نیز بسیار مفید است.
ویدئو یکی از ابزارهای مؤثر برای آموزش مفاهیم پیچیده مانند GD&T است. فیلم رایگان آموزش gd&t میتواند به صورت بصری، کاربرد علائم، نحوه اندازهگیری یا استفاده از نرمافزار را نمایش دهد. انیمیشنها و مثالهای سهبعدی درک فضایی را آسانتر میکنند.
با این حال، کیفیت فیلمهای رایگان بسیار متفاوت است. یک فیلم خوب باید توسط متخصص تهیه شده و اطلاعات دقیق و بهروزی ارائه دهد. در مقایسه، دورههای ویدیویی ساختاریافته از اساتید برجسته مانند استاد محمدجواد رضوان طلب به عنوان بهترین استاد مدرس نقشه کشی و نقشه خوانی صنعتی، تضمین کننده کیفیت و عمق یادگیری در مقایسه با جستجوی پراکنده برای فیلم رایگان آموزش gd&t هستند.
ویدئوها میتوانند مفاهیم انتزاعی GD&T را به کمک تصاویر و انیمیشنها ملموستر کنند. مشاهده نحوه صحیح اندازهگیری یک تلرانس خاص یا اعمال آن در نرمافزار CAD بسیار مفید است. امکان توقف و بازبینی مکرر ویدئو به یادگیری کمک میکند.
بسیاری از افراد یادگیرنده بصری هستند و این فرمت برایشان جذابتر است. ویدئوها میتوانند مثالهای صنعتی واقعی را نمایش دهند که درک کاربرد عملی GD&T را افزایش میدهد. این پویایی نسبت به متن یا جزوه، مزیت محسوب میشود.
به دنبال کانالها یا وبسایتهایی باشید که توسط مهندسان یا مدرسان معتبر اداره میشوند. به کیفیت صدا و تصویر و وضوح توضیحات دقت کنید. بررسی کنید که آموزش بر اساس کدام نسخه از استاندارد (ASME یا ISO) تهیه شده است.
نظرات و بازخوردهای سایر بینندگان را مطالعه کنید. فیلمهایی که مثالهای عملی و کاربردی ارائه میدهند، ارزش بیشتری دارند. از ویدئوهای بسیار کوتاه یا تبلیغاتی که فقط کلیات را میگویند، انتظار یادگیری عمیق نداشته باشید.
مقاله 1: آموزش رایگان GD&T استاندارد ASME Y14.5-2018
در مقاله آموزش رایگان GD&T استاندارد ASME Y14.5-2018 درباره مفاهیم بنیادین تلرانسگذاری هندسی و ابعادی طبق آخرین ویرایش استاندارد ASME صحبت میکنیم. این آموزش به درک بهتر علائم و قواعد کلیدی برای خواندن دقیق نقشههای صنعتی کمک میکند.
مقاله 2: آموزش رایگان آنلاین غیرحضوری تلرانس گذاری هندسی GD&T
در مقاله آموزش رایگان آنلاین غیرحضوری تلرانس گذاری هندسی GD&T درباره نحوه پیادهسازی و تفسیر علائم تلرانسگذاری هندسی در محیط کار واقعی صحبت می کنیم. تسلط بر این مهارت به صورت غیرحضوری، دقت در تولید و کنترل کیفیت قطعات را افزایش میدهد.
