ماشینکاری پنج محور
آشنایی با دستگاه سی ان سی پنج محور:
اگر حتی مقدار کمی با مهندسی مکانیک آشنایی داشته باشید، حتما تاکنون نام دستگاه CNC را شنیده اید. CNC دستگاهی است که از طریق کامپیوتر کنترل می شود و وظیفه آن ماشینکاری قطعات و قالب ها با دقیق ترین تلورانس ممکن است.
دستگاه CNC بر حسب نوع و درجات آزادی به چندین دسته مانند ۲/۵ محور، ۳ محور، ۴ محور و ۵ محور تقسیم بندی می شوند. ماشینکاری ۵ محوره با استفاده از CNC برای جابجایی یک قسمت یا ابزار برش بخ طور همزمان در پنج محور مختلف انجام می شود.
این نوع از ماشینکاری، ساخت قطعات بسیار پیچیده را امکان پذیر می کند. به همین دلیل ماشینکاری پنج محور مخصوصا در کاربردهای هوافضا محبوب است. با این حال فاکتورهای مختلفی در به کارگیری گسترده تر ماشینکاری پنج محوره نقش داشتند.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش مسترکم می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.

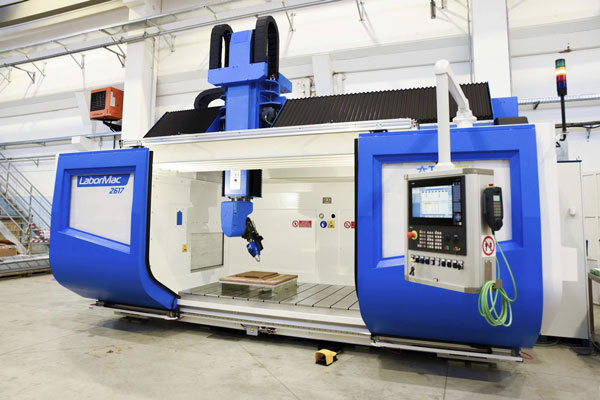

دستگاه فرز CNC پنج محور چیست:
دستگاه فرز CNC پنج محور در حقیقت تمامی محورها و قطعات فرز سی ان سی چهار محور را دارد اما در کنار آن یک محور چرخشی اضافی نیز دارد. این دستگاه ها بهترین انتخاب ممکن در بازار هستند و به همین دلیل از لحاظ قیمت هم گرانتر از دستگاه فرز CNC سه محور و چهار محور هستند.
این دستگاه برای برش قطعات دقیق و پیچیده برای استخان مصنوعی، برای کار دقیق در حوزه هوافضا، کار بر روی قطعات تیتانیوم، قطعات ماشین آلات نفت و گاز، قالب و بدنه خودرو، تجهیزات پزشکی، صنعت معماری و حوزه نظامی به کار گرفته می شود.

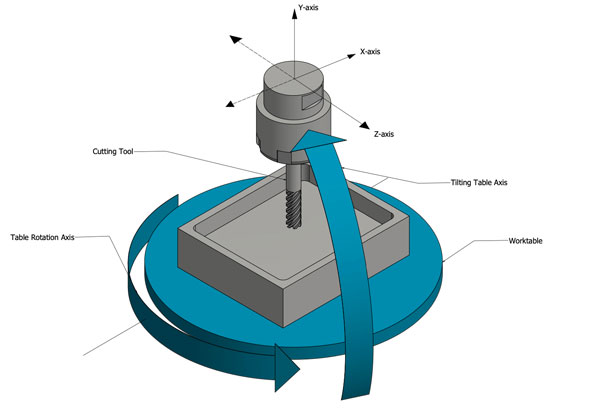

محور پنجم در دستگاه فرز CNC پنج محور به صورت چرخشی در اطراف محور B قرار دارد که حول محور Y گردش می کند. پس ما سه حرکت در سه جهت مختلف X, Y و Z داریم که در کنار آن یک محور چرخشی به عنوان محور A برای محور X و یک محور چرخشی دیگر به عنوان محور B برای محور Y داریم.
این وضعیت طراحی باعث می شود که دستگاه یک انتخاب محبوب و ایده آل برای کارگاه های بزرگ و پیچیده باشد.
پیکربندی CNC پنج محوره:
تنظیمات خاص دستگاه پنج محور مشخص می کند که کدام یک از سه محور چرخشی آن استفاده می شود. به عنوان مثال یک ماشین به سبک ترونیون با یک محور A (در حال چرخش حول محور X) و یک محور C ( چرخش حول محور Z ) فعالیت می کند، در حالی که یک ماشین به سبک اسویول با یک محور B (چرخش حول محور Y) و یک محور C (چرخش حول محور Z) کار می کند.
محورهای چرخشی در ماشین های سبک ترونیون از طریق حرکت جدول مشخص می شوند، در حالی که ماشین های سبک اسویول محورهای چرخشی خود را با چرخاندن دوک چرخ مشخص می کنند.
هر دو سبک مزایای منحصر به فری خود را دارند. به عنوان مثال، ماشین های سبک ترونیون حجم کار بیشتری را ارائه می دهند، زیرا نیازی به جبران فضای ایجاد شده توسط دوک نیست.
از طرف دیگر، ماشین های سبک اسو یول می توانند از قطعات سنگین تری پشتیبانی کنند، زیرا جدول همیشه افقی است.
اهمیت کنترل و نرم افزارهای پنج محور:
اگرچه داشتن یک ماشینکار با مجموعه مهارت های مناسب سهم عمده ای در به حداکثر رساندن قابلیت های دستگاه پنج محور دارد، اما کنترل و نرم افزار دستگاه نیز به همان اندازه مهم است.
هنگامی که شما ماشینکاری پنج محوره با سرعت بالا انجام می دهید، سروو درایو روی دستگاه و زمان پاسخگویی بسیار مهم است تا از کم کاری یا عملکرد بیش از اندازه هنگام ماشینکاری جلوگیری کند.
کنترلر موجود در دستگاه باید قادر باشد داده ها را به سرعت پردازش کند تا مسیر ابزار یک حرکت خوب، یکدست و یکنواخت باشد. به همین ترتیب، نرم افزاری که برنامه های پنج محور را ایجاد می کند باید کد خوبی را داشته باشد تا دستگاه بتواند در آن سطح صاف حرکت کند.
انتخاب بسته CAD/CAM مناسب برای رسیدن به بیشترین استفاده از دستگاه شما ضروری است. اگر شما فقط یک ابزارک کوچک آلمینیومی برای یک قطعه ریخته گری قالب یک شرکت خودروسازی درست می کنید و تمام کاری که انجام می دهید حفاری چند سوراخ در مورد موتور است، این یک داستان کاملا متفاوت است.
جلوگیری از برخورد در ماشینکاری ۵ محور:
هنگامی که صحبت از ایجاد ابزار های پنج محوره می شود، معمولا بین دویدن با سرعت بالاتر و به حداقل رساندن خطر تصادف، یک تعادل برقرار است. خوشبختانه امروزه تعدادی ابزار نرم افزاری در بازار وجود دارد که می تواند به از بین بردن آن کمک کند.
با استفاده از نرم افزار جلوگیری از برخورد، می توانید یک مدل سه بعدی از قسمت ها و ابزار ها را بارگیری کنید و برنامه از هر حرکتی که ابزار ایجاد می کند جلوتر می رود تا ببیند آیا قرار است برخوردی پیش بیاید یا خیر.
مشروط بر اینکه وسایل شما به درستی مدل شود، نرم افزار قبل از اینکه برخورد اتفاق بیوفتد، آن را تشخیص می دهد.
امیدواریم مقاله ماشینکاری پنج محور برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
