دستور Draft Angle در کتیا
معرفی دستور Draft Angle در نرم افزار CATIA:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Draft Angle در کتیا قصد داریم تا شما عزیزان را با این ابزار کاربردی در کتیا آشنا کنیم.
محیط کاری Part Design کتیا یکی از محیط های کاری مجموعه Mechanical Design است. در این محیط، کاربر می تواند با استفاده از Sketch های دو بعدی، مدل های سه بعدی Solid یا تو پر ایجاد کند.
مدل سه بعدی اولیه، می توان مشخصه های مورد نظر نظیر سوراخ، گوشه، رزوه، ماهیچه و… را به مدل اضافه نمود. در سایر موارد نیز می توان سطوح ایجاد شده در محیط های طراحی سطوح را به مدل سه بعدی تو پر تبدیل کرد.
یک مدل سه بعدی ایجاد شده در محیط Part Design کتیا ممکن است در سایر محیط های کاری نرم افزار CATIA نظیر محیط Assembly Design یا محیط Functional Tolerancing & Annotation به کار گرفته شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
معرفی جعبه ابزار Dress up Features در محیط Part Design کتیا:
جعبه ابزار Dress up Features در محیط پارت نرم افزار کتیا شامل دستورات زیر می باشد:
- Edge Fillet: ابزار ایجاد قوس یا همان فیلت، با شعاع دلخواه در لبه یک مدل سه بعدی می باشد. به کمک این ابزار می توانید فیلت با شعاع ثابت در حالت Constant و یا متغیر در حالت Variable ایجاد نمایید.
- Face-Face Fillet: با استفاده از این ابزار می توانید فیلت، با شعاع دلخواه بین دو سطح از یک مدل سه بعدی ایجاد کنید.
- Tritangent Fillet: ابزار ایجاد فیلت بین دو سطح با حذف سطح بین آنها می باشد که در این حالت قطر فیلت برابر با عرض سطح حذف شده است.
- Chamfer: ابزار ایجاد گوشه یا همان پخ، در لبه یک مدل سه بعدی می باشد که به کمک این ابزار می توانید زاویه و طول لبه هر گوشه را مشخص نمایید.
- Draft Angle: ابزار اضافه کردن یا حذف قسمتی از یک مدل سه بعدی به صورت سطح شیبدار در دو حالت ثابت و متغیر.
- Draft Reflect Line: ابزار اضافه کردن یا حذف قسمتی از یک مدل سه بعدی به صورت سطح شیبدار با استفاده از خطوط خنثی.
- Variable Angle Draft: ابزار اضافه کردن یا حذف قسمتی از یک مدل سه بعدی به صورت سطح شیبدار با زاویه متغیر در امتداد سطح.
- Shell: ابزار ایجاد فضای خالی داخل یک مدل سه بعدی با تعیین صخامت سطح مدل در جهات مختلف.
- Thickness: ابزار افزایش یا کاهش ضخامت یک سطح از مدل سه بعدی.
- Thread Tab: ابزار ایجاد رزوه داخلی یا خارجی به صورت راستگرد یا چپگرد و در حالت های استاندارد یا غیر استاندارد.
- Remove Face: ابزار ساده کردن قسمتی از یک مدل سه بعدی با حذف تعدادی از سطوح آن.
- Replace Face: ابزار هم سطح کردن در ارتفاع مختلف.
آموزش دستور Draft Angle در محیط Part Design کتیا:

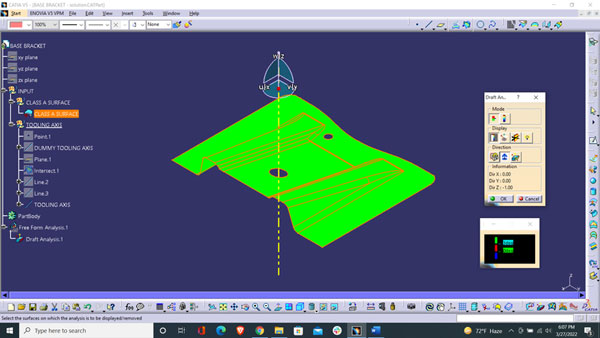

به طور کلی دستور Draft Angle وظیفه اعمال شیب به سطوح یک قطعه سه بعدی را در محیط پارت دارد.
برای اجرای دستور Draft Angle به ترتیب زیر عمل می کنیم:
- ابتدا یک قطعه مکعب شکل در محیط سه بعدی ایجاد می کنیم. هدف در اینجا شیب دادن به سطوح جانبی مکعب می باشد.
- سپس روی آیکن Draft Angle کلیک می کنیم.
- در پنجره باز شده، در کادر Face to Draft سطوحی که قصد شیب زنی روی آن داریم را انتخاب می کنیم.
- در کادر Neutral Element سطح مبنایی که شیب قطعه از آنجا شروع می شود را تعیین می کنیم.

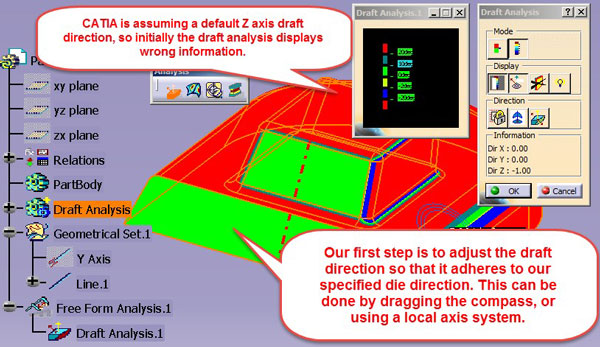

- در کادر Pulling Direction جهت اعمال شیب را مشخص می کنیم که با کلیک روی محور، می توان آن را عوض کرد. در اینجا حتی می توان جهت های مختصاتی نیز انتخاب کرد.
- اگر بر روی Preview کلیک کنید، حالت شیب خوردن با صفحات فیروزه ای رنگ نمایش داده می شود.
امیدواریم مقاله دستور Draft Angle در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
