Concentric در سالیدورک
معرفی دستور Concentric در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله Concentric در سالیدورک قصد داریم تا شما عزیزان را با چند مورد از قیدهای کاربردی در نرم افزار سالیدورک آشنا کنیم.
همانطور که گفته شد، در این مقاله با موضوع Mate یا قیدهای محیط اسمبلی و کاربردشان با شما هستیم.
محیط مونتاژ یا Assembly، محیطی است که برای مونتاژ و اسمبل کردن قطعات و ایجاد ساختار ها و مکانیزم های مورد نظر، که با توجه به کاربرد بالای این محیط در کارهای مختلف مهندسی، تسلط بر آن و آشنایی کامل با تمامی بخش های محیط Assembly برای دوستانی که به تازگی با نرم افزار سالیدورک آشنا شده اند ضروری می باشد.
برای ورود به محیط Assembly، در همان صفحه خوش آمدگویی نرم افزار سالیدورک و یا با کلیک بر روی Ctrl+N در بخش شروع سند جدید (New Solidworks Document)، وارد محیط Assembly می شویم.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
معرفی محیط مونتاژ یا Assembly در سالیدورک:
پس از ورود به محیط Assembly، نرم افزار سالیدورک به صورت پیش فرض از شما درخواست می کند تا قطعه مورد نظرتان را به محیط Assembly وارد کنید. در این مرحله با کلیک بر روی آیکون Browse، وارد فولدر پارت طراحی خود شوید و قطعه مورد نظرتان را انتخاب کنید.
در صورتی که نیاز به اضافه کردن چند قطعه به صورت پشت سر هم و یا افزودن یک قطعه در تعداد بالا در محیط Assembly داشتید، می توانید با کلیک بر روی آیکن Insert Components، قطعات خود را اضافه کنید.

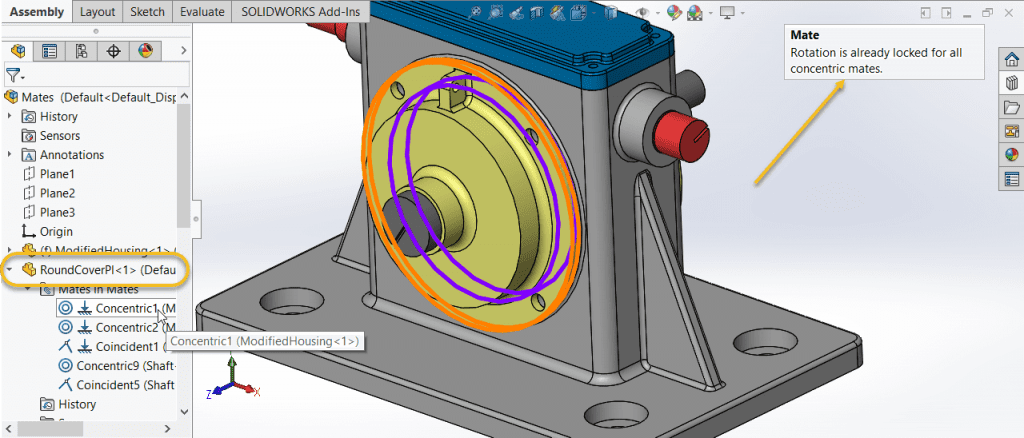

قیود مونتاژ یا Assembly Mates در سالیدورک:
وظیفه Mate ها در محیط مونتاژ یک قطعه در نرم افزار Solidworks، کاستن از درجه آزادی قطعه مونتاژ شده و نیز ایجاد مکانیزم های مختلف است. در سالیدورک، Mate ها یا قیود مونتاژ، دو کار انجام می دهند، اول اینکه محل نسبی مولفه ها را تعیین می کنند و دوم اینکه مکانیزم ها را می سازند.
این در حالی است که در سایر نرم افزار های 3D CAD نظیر CATIA یا Pro/E، شما ابتدا نیازمند تعریف قیود مونتاژ و موقعیت نسبی بخش ها هستید و سپس این قیود را به مفصل ها تبدیل می کنید تا مکانیزم مورد نیاز ساخته شود.
در محیط نرم افزار سالیدورک ما با سه نوع Mate مواجه خواهیم بود، که با توجه به کاربرد مورد نظر خود از آنها استفاده می کنیم.
این سه حالت عبارتند از:
- میت های استاندارد: این قیود برای قرار دادن قطعه در موقعیت خاص استفاده می شود.
- میت های پیشرفته: این قیود برای اختصاص محدودیت های حرکتی پیشرفته تری کاربرد دارند.
- میت های مکانیکی: این قیود در ایجاد مکانیزم ها مورد استفاده قرار می گیرند.

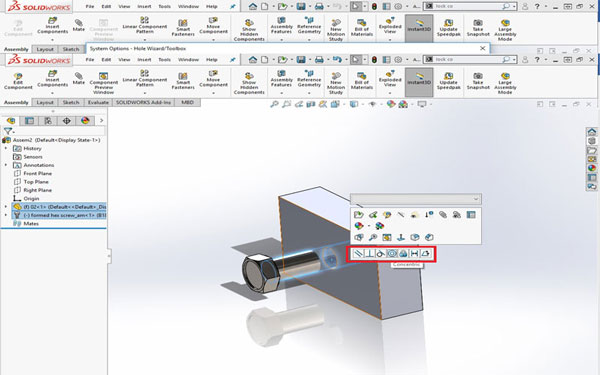

قید هم مرکزی یا Concentric در سالیدورک:
قید Concentric، دو وجه منتخب استوانه ای یا مخروطی را متحد المحور می کند و مورد کاربرد آن در سطوح، اشکال دایروی و استوانه ای می باشد.
با استفاده از قید Concentric در محیط اسمبلی سالیدورک، نه تنها وجه ها بلکه می توان لبه های دایروی مقاطع یا المان های اسکچ را نیز انتخاب کرد.
امیدواریم مقاله Concentric در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
