دستور Combine در سالیدورک
آموزش دستور Combine در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Combine در سالیدورک قصد داریم تا مطالبی را در مورد این محیط کاربردی به شما عزیزان ارائه دهیم.
نرم افزار Solidwork یک از قوی ترین نرم افزار ها در زمینه طراحی و مدلسازی قطعات صنعتی می باشد. این نرم افزار به طور کلی دارای سه محیط اصلی به نام های Part, Assembly و Drawing می باشد.
در محیط Part به مدلسازی و طراحی قطعات سه بعدی می پردازیم. در محیط Assembly قطعاتی را که در محیط Part طراحی کرده ایم را مونتاژ می کنیم و در محیط Drawing نیز از قطعاتی که در محیط Part طراحی کرده ایم نماگیری می کنیم و نقشه های مهندسی و اجرایی را ایجاد می کنیم.
یکی دیگر از دستورات کاربردی نرم افزار سالیدورک، دستور Combine می باشد. وظیفه این دستور ترکیب کردن و به اشتراک گرفتن دو یا چند Body می باشد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
نحوه اجرای دستور Combine در نرم افزار Solidworks:
یکی دیگر از دستورات کاربردی نرم افزار سالیدورک، دستور Combine می باشد. وظیفه این دستور ترکیب کردن و به اشتراک گرفتن دو یا چند Body می باشد. یکی از پرکاربردترین استفاده های این دستور در طراحی قالب ها جهت ایجاد حفره می باشد.
دقت داشته باشید که این Body ها حتما باید با هم تداخل داشته باشند. در صفحه Top یک اسکچ به شکل مستطیل ایجاد کنید و آن را با استفاده از دستور Extrude به اندازه دلخواه حجم دهید.
بار دیگر در صفحه Top یک اسکچ دایره به قطر ۳ ایجاد کنید و آن را نیز با استفاده از دستور Extrude به اندازه دلخواه به طوری که از مستطیل خارج شود حجم دهید. توجه کنید که در هنگام استفاده از دستور Extrude تیک Merge Result را جهت عدم یکسان سازی حجم ها غیر فعال کنید.
همانطور که میدانید دستور Combine سه حالت مختلف را شامل می شود که در صورت استفاده از هر حالت خاص نتیجه کار نیز متفاوت خواهد بود.
حالت Add:
وظیفه این گزینه ترکیب کردن دو Body می باشد. برای این کار باید در مستطیل آبی رنگ، دو Body که با هم تداخل دارند را انتخاب کنید.

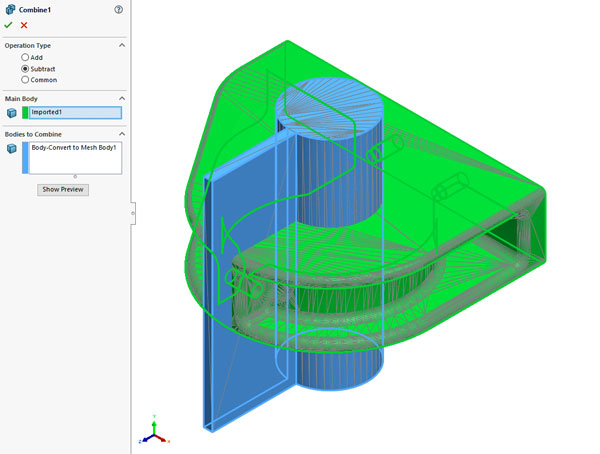

حالت Subtract:
وظیفه این دستور کم کردن دو Body می باشد. بطوری که اشتراک میان آنها خالی شود. در حالت بعد از فعال کردن دستور Combine دو مستطیل ایجاد می شود. در مستطیل اول Main Body مکعب را انتخاب کنید و در مستطیل دوم Bodies to Subtract استوانه را انتخاب کنید.
حالت Common:
بعد از فعال کردن دستور Combine و اعمال این حالت، در مستطیل آبی رنگ Bodies to Combine، دو Body را انتخاب کنید. نتیجه بدست آمده این می شود که مکعب برای ما حذف می شود و تنها استوانه برای ما باقی می ماند.
امیدواریم مقاله دستور Combine در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
