ابر نقاط کتیا
ابر نقاط در کتیا یا cloud of points یک فایل سه بعدی است که با تصویربرداری از روی سطح یک قطعه به وجود می آید.
این کار توسط دستگاه های مخصوصی به نام دستگاه اسکنر و یا اپتیک انجام می شود و نتیجه آن تعداد بسیار زیادی نقطه در فضا است که یک فایل ابر نقاط را تشکیل می دهند.
در مبحث ابر نقاط ما سعی داریم نحوه مهندسی معکوس ( Reverse Engineering ) قطعات را برسی کنیم.
برای انجام این کار از دو محیط کاری تخصصی Digitized Shape Editor و Quick Surface Reconstruction در نرم افزار کتیا استفاده میگردد.
توجه داشته باشید که در دو محیط کاری گفته شده فقط عملیات بر روی فایل دیجیت صورت می پذیرد.
در ادامه با استفاده از محیط کاری Wireframe and Surface Design و یا Shape Design سطح نهایی مدل از روی منحنی های استخراج شده به وجود می آید.
در این قسمت شما را دعوت به مشاهده چندین نمونه فیلم آموزشی از پکیج دوره پیشرفته کتیا مربوط به مبحث ابر نقاط می نماییم.
همچنین ۸ مثال بسیار کاربردی برای محیط ابر نقاط کتیا در پکیج CATIA Examples به صورت صفر تا صد انجام شده که شما می توانید این پکیج را از طریق قسمت فروشگاه سایت تهیه بفرمایید.
مفاهیم و توضیحات مربوط به مهندسی معکوس:
در رشته مهندسی مکانیک، مهندسی معکوس فرایند تجزیه یک قطعه یا مجموعه موجود برای استخراج دانش از آن است.
هدف می تواند کپی، تکرار یا بازسازی با پیشرفت باشد.
به عنوان اولین گام در فرایند مهندسی معکوس، استخراج هندسه دقیق، چالش برانگیزترین مرحله است.
این مرحله معمولا با استفاده از اسکنرهای سه بعدی انجام می شود، از فناوری های پیچیده تر مانند توموگرافی کامپیوتری نیز می توان استفاده کرد.
در طول فرایند اسکن یک قطعه ، داده ها به صورت ابر نقاط بدون هیچ گونه اطلاعات توپولوژیکی جمع آوری می شوند.
این حالت کلی یک توزیع تصادفی از نقاط غیرمرتبط است. این داده ها را نمی توان مستقیما در پلت فرم CAD یا FEA به عنوان مدل های خام استفاده کرد. بنابراین نیاز به پردازش، تمیزکردن و تعمیر داده های اسکن شده است.
اکثر اسکنرها ابر نقاط را در قالب یک فایل .Stl ایجاد میکنند، که مش مرتبط با مدل اسکن شده قابل استفاده نیست، اگر چه ممکن است به عنوان یک مدل مش با ضخامت صفر در عناصر پوسته ظاهر شود.
برای استخراج بدنه سه بعدی مرتبط با قسمت یا مجموعه اسکن شده، به ویژه در مواردی که به مدلهای جامد سه بعدی نیاز است، نیاز به فرایند دستی، بسیار مهم است.
فرمت فایل های ابر نقاط برای فرایند مهندسی معکوس:
فرمت .Stl عمدتا برای استخراج داده های اسکن شده سه بعدی استفاده می شود.

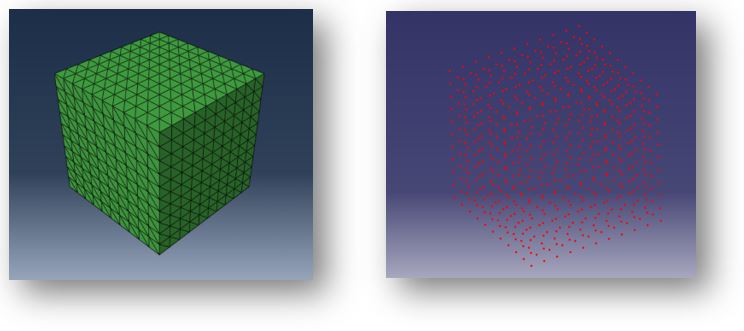

مدلهای .Stl به دست آمده به سادگی یک ابر نقاط پراکنده در فضا هستند بدون هیچگونه پیوند، شکل یا شکل توپولوژیکی، از این رو برای آنها نام “ابر نقاط” را نامگذاری کرده اند.
حتی هنگام استفاده از اسکنرهای بسیار دقیق، داده های به دست آمده عموما مستعد خطا هستند و قبل از استفاده در هر ظرفیتی نیاز به پردازش دستی قابل توجهی دارند.
