دستور چمفر در کتیا
آموزش دستور Chamfer در نرم افزار کتیا:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور چمفر در کتیا قصد داریم تا شما عزیزان را با نحوه پخ زدن در کتیا آشنا کنیم.
نرم افزار CATIA با توجه به امکانات قدرتمند در ضمینه CAM, CAD و CAE در رشته طراحی مکانیک جایگاه ویژه ای دارد. این نرم افزار، گام را فراتر از طراحی و تحلیل و ساخت می گذارد و مدیریت تمام مراحل تولید یک محصول را از ایجاد مفهوم آن در ذهن طراح تا مرحله نهایی تولید آن پوشش می دهد.
به عبارت واضح تر CATIA نرم افزار طراحی، ساخت و تولید است که توانایی کنترل و مدیریت کل فرایند تولید محصول را دارد.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
نحوه اجرای دستور چمفر در نرم افزار کتیا:
برای پخ زدن در محیط Part Design کتیا از ابزار Chamfer استفاده می شود.
برای استفاده از دستور Chamfer به ترتیب زیر عمل می کنیم:
- در ابتدا یک مدل سه بعدی با لبه های تیز ترسیم می کنیم.
- برای ایجاد پخ روی لبه، ابتدا لبه را انتخاب می کنیم.

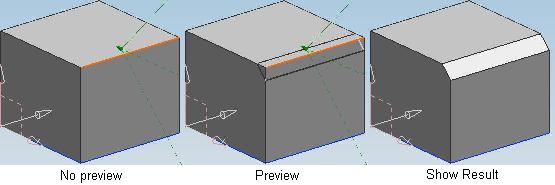

- حال بر روی آیکن Chamfer Definition در نوار ابزار Dress up Features کلیک می کنیم.
- پنجره ابزار Chamfer برای ما باز می شود.
- در این قسمت برای ایجاد پخ دو روش در نظر گرفته شده است.
- حالت Length\Angle در این حالت با وارد کردن طول پخ و زاویه آن می توان یک پخ ایجاد کرد.
- حالت Length\Length در این حالت با وارد کردن دو ارتفاع از لبه مورد نظر می توان پخ را ایجاد کرد.
- کادر Object to Chamfer: در این کادر تمام لبه هایی که برای پخ زدن انتخاب می کنید لیست می شوند.
- نوار کشویی Propagation: در این قسمت دو حالت توزیع پخ روی لبه وجود دارد.
- حالت Minimal: تا جایی که امکان پخ زدن توسط نرم افزار وجود داشته باشد ادامه می دهد.
- حالت Tangency: در حالت علاوه بر لبه انتخابی برای پخ، لبه های مماس به آن را نیز به طور خودکار پخ می زند.
