مفهوم رنگ ها در Sketcher کتیا

در این آموزش می خواهیم شما را با مفهوم رنگ ها در محیط Sketcher کتیا آشنا کنیم

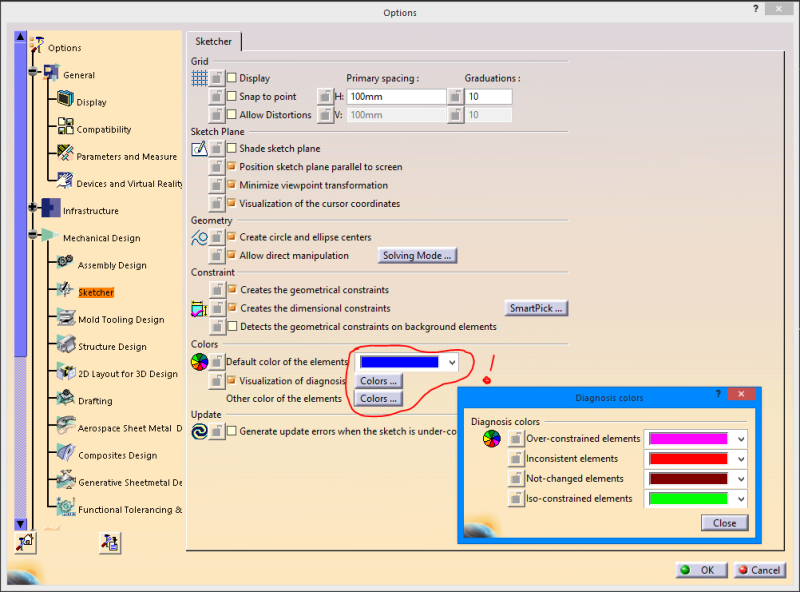

المان ها و قیود در محیط Sketcher نرم افزار Catia می توانند رنگ های مختلفی داشته باشند.

هر یک از این رنگ ها مفهوم خاصی دارند و در طراحی سریع و صحیح پروفیل ها به ما کمک می کنند.

• رنگ سفید: المان های نامقید در محیط Sketcher کتیا

به صورت پیش فرض المان های استاندارد تا زمانی که کاملا مقید نشده اند، به رنگ سفید هستند.

• رنگ خاکستری: المان های کمکی یا ساختاری در محیط Sketcher کتیا

المان هایی که صرفا برای کمک به ترسیم ایجاد می شوند به صورت خط چین خاکستری رنگ هستند. این المان ها به کمک ابزار Construction/Standard Element در جعبه ابزار Sketch tools تولید می شوند.

• رنگ زرد: المان های غیر قابل تغییر در محیط Sketcher کتیا

المان هایی که از تصویر کردن قطعات سه بعدی در صفحه Sketch حاصل می شوند به رنگ زرد و غیر قابل تغییر هستند.

• رنگ نارنجی: المان های انتخاب شده در محیط Sketcher کتیا

المان هایی که در صفحه Sketch در حالت انتخاب قرار می گیرند به رنگ نارنجی درمی آیند.

• رنگ قهوه ای: المان های بدون تغییر در محیط Sketcher کتیا

گاهی المان ها در موقعیتی قرار می گیرند یا ثابت می شوند که قیدگذاری هیچ تغییری در آنها ایجاد نمی کند. این قیدها با رنگ قهوه ای نمایش داده می شوند.

• رنگ سبز: المان های کاملا مقید در محیط Sketcher کتیا

هنگامی که المان ها کاملا مقید و بدون حرکت شدند، با رنگ سبز نمایش داده  می شوند. قید کامل می تواند با استفاده از قید Fix و یا با قیدگذاری ابعادی و هندسی صورت پذیرد.

• رنگ بنفش: المان های با قید اضافی در محیط Sketcher کتیا

هنگامی که قیدهای هندسی یا ابعادی بیش از تعداد مورد نیاز بر روی المان ها قرار گیرد، این المان ها با رنگ بنفش نمایش داده می شوند. دقت کنید وقتی که در صفحه Sketch رنگ بنفش ظاهر شود، امکان استفاده از آن وجود ندارد و حتما باید قید اضافی حذف و قیدگذاری اصلاح شود.

• رنگ قرمز: المان های ناسازگار در محیط Sketcher کتیا

هنگامی که اندازه گذاری ها به گونه ای قرار گرفته باشند که به لحاط ابعادی ناسازگار باشند، مثلا وقتی قضیه فیثاغورث در یک مثلث تأمین نشود، المان ها به رنگ قرمز درمی آیند و مانند رنگ بنفش باید اصلاح شوند.

• رنگ آبی: حالت های خاص ترسیم در محیط Sketcher کتیا

هنگام ترسیم در حالت های خاصی مانند عمود بودن یا افقی بودن یک خط، یا ۹۰ درجه، ۱۸۰ درجه و ۲۷۰ درجه بودن یک کمان، المان ها به رنگ آبی نمایش داده می شوند. در واقع این رنگ کمک می کند که ترسیم در این حالت ها به سرعت انجام شود. دقت نمایید که این رنگ فقط در حین ترسیم ظاهر می شود.
