معرفی محیط های کتیا CATIA V5

فهرست مطالب این مقاله

آشنایی با مهم ترین ماژول های نرم افزار کتیا:

کتیا یک نرم افزار از سری نرم افزار های CAD ( طراحی به کمک کامپیوتر ) می باشد که مهندسان را کمک میکند تا ایده های خودشان را به واقعیت برسانند.

نرم افزار کتیا با داشتن محیط های گوناگون این امکان را به مهندسین میدهد تا به راحتی هر نوع طراحی که در نظر دارند را داخل این نرم افزار پیاده سازی کنند.

در زیر لیستی از مهم ترین محیط های کتیا را معرفی میکنیم تا با پرکاربرد ترین ماژول های نرم افزار CATIA آشنا شوید.

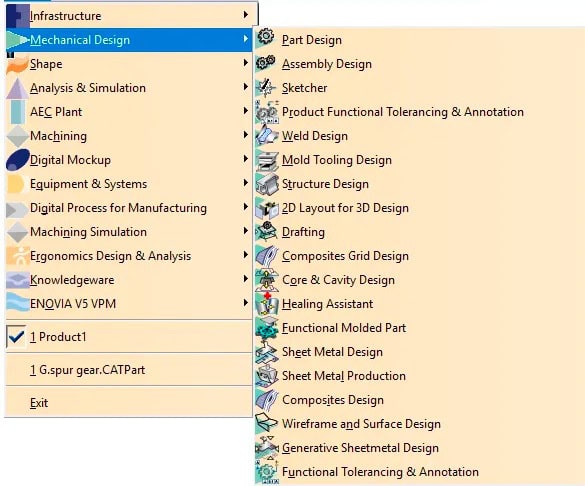

1- Mechanical Design :

این قسمت شامل محیط های طراحی قطعه ، ورق کاری ، سطح سازی ، طراحی قالب ، طراحی سازه ، محیط طراحی قطعات کامپوزیتی و سایر محیط ها برای تولید و ساخت می باشد.

2- Shape Design از سری مهم محیط های کتیا :

مهم ترین محیط این زیر مجموعه محیط Generative Shape Design (GSD) می باشد.

این محیط مجموعه وسیعی از ابزارهای پیشرفته برای ایجاد و اصلاح سطوح مورد استفاده در طراحی اشکال پیچیده یا قطعات ترکیبی را ارائه می دهد.

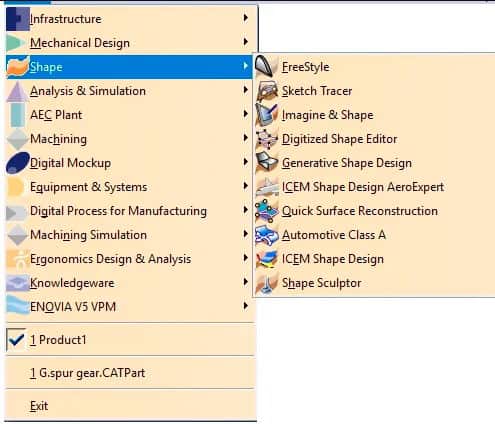

در عکس زیر میتوانید زیرمجموعه کامل محیط های قسمت Shape Design را ملاحظه کنید.

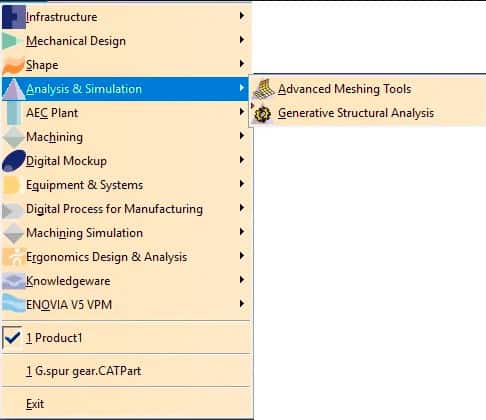

3- Analysis & Simulation :

تجزیه و تحلیل ساختار یک محصول را با این ماژول می توان با کمک ابزارهای مش بندی پیشرفته انجام داد.

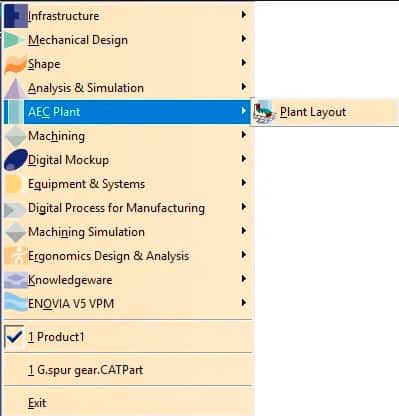

4- AEC Plant از محیط های CATIA V5 :

AEC مخفف عبارت Architecture, Engineering and Construction ( معماری ، مهندسی و ساختمان ) می باشد.

این محیط برای طراحی چیدمان یک کارخانه تولیدی یا انواع دیگر کارخانجات مورد استفاده قرار می گیرد.

تمرکز اصلی این محیط این است که اجازه دهد طراحی اولیه یا مفهومی یک کارخانه به سرعت انجام شود.

این یک روش کارآمد و مقرون به صرفه برای ارائه طرح اولیه کارخانه برای بررسی و اعتبار سنجی می باشد.

5- Machining :

تمام فرآیندهای ماشینکاری CNC را می توان در این ماژول نرم افزار کتیا تعریف کرد.

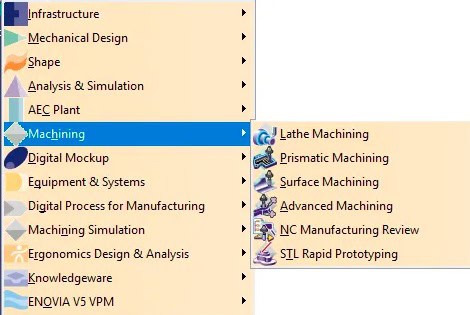

برای مشاهده لیست این قسمت از محیط های کتیا تصویر زیر را مشاهده کنید.

6- DMU ( Digital Mockup ) :

DMU به مهندسان این امکان را می دهد تا محصولات پیچیده را طراحی و پیکربندی کرده و بدون نیاز به اینکه آن طراح از نظر فیزیکی ساخته شود بتوانند آنرا اعتبارسنجی کنند.

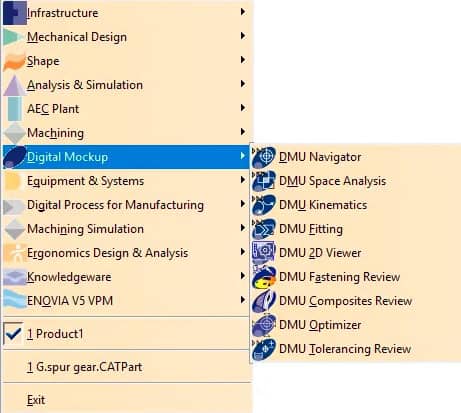

برای مشاهده لیست محیط های زیرمجموعه DMU به تصویر زیر مراجعه کنید.

DMU kinematics بیشتر برای شبیه سازی حرکت مکانیزم ها استفاده میشود.

این محیط همه انواع اتصالات مکانیکی موجود در این جهان را دارا می باشد و مابقی محیط ها نیز امکان را برای شبیه سازی سایر محصولات ارائه می دهند.

7- Equipment & Systems :

طراحی و ادغام سیستم های الکتریکی، سیال و مکانیکی در یک ماکت دیجیتالی سه بعدی و بهینه سازی تخصیص فضا، ایجاد تابلوهای مدار و طراحی محصولات سازه ای و همچنین مهار کابل از جمله امکانات این محیط هستند.

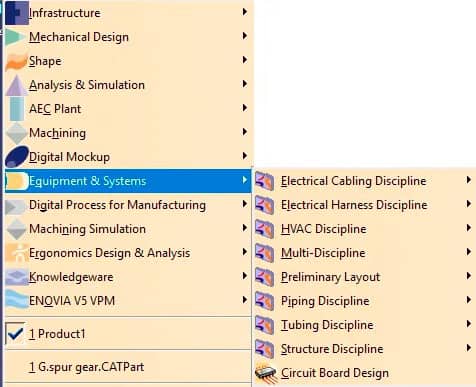

لیست محیط های زیرمجموعه Equipment & Systems را در تصویر زیر مشاهده کنید.

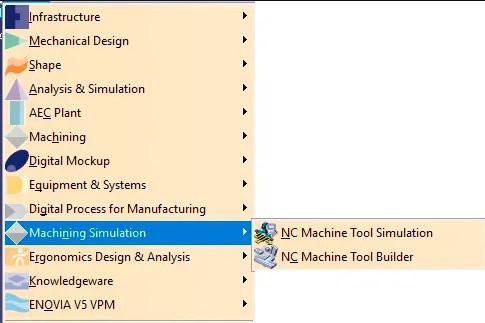

8- Machining Simulation :

شبیه سازی ابزارهای ماشین NC را می توان با استفاده از این ماژول انجام داد. حتی ساخت ماشین NC نیز با این ماژول امکان پذیر است.

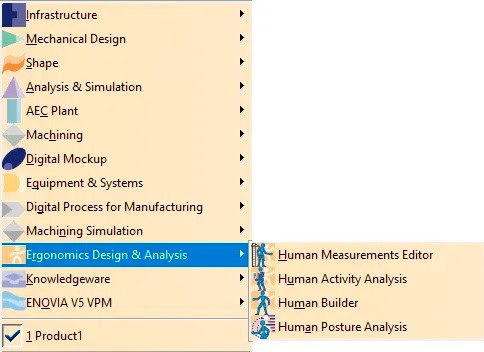

9- Ergonomics Design & Analysis :

منظور از ارگونومی مطالعه در مورد کارایی و سازگاری افراد در محیط کار آنهاست.

ارگونومی شاخه ای از علم است که هدف آن یادگیری توانایی ها و محدودیت های انسان است و سپس این آموزش را برای بهبود تعامل مردم با محصولات، سیستم ها و محیط ها به کار می گیرد.

هدف ارگونومی بهبود فضاهای کاری و محیط ها برای به حداقل رساندن خطر آسیب و صدمه به انسان است.

بنابراین با تغییر فناوری ها ، نیاز به اطمینان حاصل می شود که ابزارهایی که برای کار ، استراحت و حتی بازی به آنها دسترسی داریم مطابق نیاز بدن ما طراحی شده اند.

به هر حال CATIA به دلیل قابلیت طراحی و تنوع محیط های گوناگون بسیار کارآمد ، یک ابزار عالی برای صنایع هوایی و خودرو به حساب می آید.

امیدواریم مقاله مربوط به معرفی و آشنایی محیط های کتیا برای شما مفید بوده باشد.
