معرفی جعبه ابزار Boolean Operation در محیط پارت کتیا:
در ادامه سری آموزش های رایگان نرم افزار کتیا، در مقاله دستور Boolean در کتیا قصد داریم شما عزیزان را با این جعبه ابزار پر کاربرد در محیط Part Design کتیا آشنا کنیم.
درون جعبه ابزار Boolean Operation در محیط Part Design نرم افزار کتیا، چند ابزار با نام های Remove, Add, Remove Lump, Trim Union, Intersect وجود دارد.

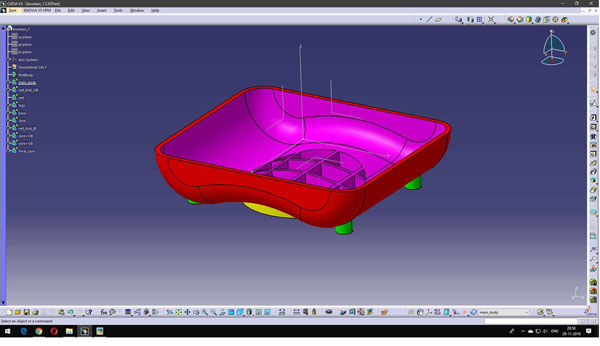

هر کدام از این ابزارها در موارد خاص مورد استفاده قرار می گیرند. دستورات موجود در این جعبه ابزار به طراحی قالب در محیط Part Design کمک شایانی میکنند.
مثلا در دستور Add، می توان قطعه اول را با قطعه دوم ترکیب کرده و یک قطعه جدید و یکپارچه ای ایجاد کرد. همچنین از این لحظه قطعه جدید در درخت طراحی زیر مجموعه قطعه اول محسوب می شود.
از دستور Remove Lump، برای موارد خاص استفاده می شود. مثلا برای حذف کردن حجم هایی از یک قطعه که به صورت جدا از هم هستند استفاده می شود.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش کتیا می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
آموزش دستور Trim Union در جعبه ابزار Boolean Operation:
ابزار Trim Union برای حالتی که دو قطعه با هم تداخل داشته باشند اقدام به حذف نواحی دلخواه تداخل Body ها می کند.
برای استفاده از دستور Trim Union به ترتیب زیر عمل می کنیم:
- از درون جعبه ابزار Boolean روی دستور Trim Union کلیک می کنیم.
- سپس بر روی یکی از Body ها که می خواهیم Trim شود کلیک می کنیم. در این لحظه دیواره هایی که می توانند حذف شوند به رنگ قرمز در می آیند.
- کف بیرونی استوانه را به عنوان Faces to Remove انتخاب می کنیم.
- حال بر روی Ok کلیک می کنیم و Trim برای ما اجرا می شود.
آموزش دستور Intersect در جعبه ابزار Boolean Operation:
از دستور Intersect برای بدست آوردن حجم مشترک یا تداخل دو قطعه سه بعدی استفاده می شود.
برای استفاده از دستور Intersect به ترتیب زیر عمل می کنیم:
- ابتدا دو قطعه که در هم ترکیب شده باشند ایجاد می کنیم.
- بر روی آیکن Intersect کلیک می کنیم.
- در پنجره باز شده، در کادر Intersect باید قطعه دوم را انتخاب کنیم.
- در کادر To هم به طور خودکار PartBody انتخاب می شود.
- سپس بر روی Ok کلیک می کنیم تا حجم تداخلی دو قطعه برای ما باقی بماند.
آموزش دستور Remove در جعبه ابزار Boolean Operation:

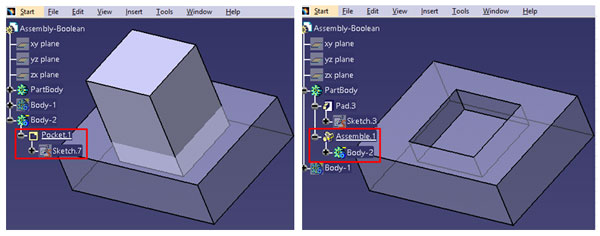

با کمک دستور Remove قطعه دوم از قطعه اول حذف می شود. به عبارتی بخش مشترک دو قطعه به همراه قطعه دوم حذف شده و آنچه باقی می ماند به عنوان قطعه نهایی در نظر گرفته می شود.
برای استفاده از ابزار Remove به ترتیب زیر عمل می کنیم:
- بر روی دستور Remove کلیک می کنیم.
- در پنجره باز شده، در کادر Remove، آن قطعه ای که می خواهیم حذف شود و جایش خالی باشد را انتخاب می کنیم.
- در کادر From قطعه ای که محصور کننده یا قطعه ای که می خواهیم از آن کم شود انتخاب می کنیم.
- بعد از انتخاب قطعات، روی گزینه Ok کلیک می کنیم و نتیجه بدست می آید.
امیدواریم مقاله دستور Boolean در کتیا برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
