آموزش دستور Bend در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور Bend در سالیدورک قصد داریم تا شما عزیزان را با این ابزار کاربردی در نرم افزار سالیدورک آشنا کنیم.

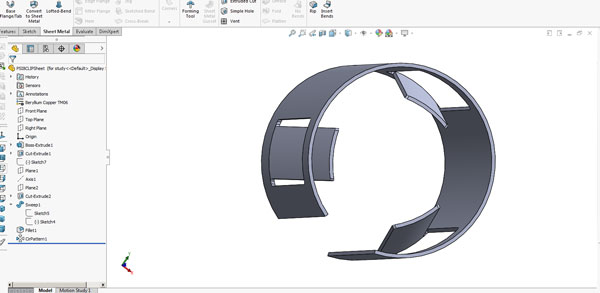

یکی دیگر از محیط های نرم افزار سالیدورک، محیط Sheet Metal یا ورق کاری می باشد. کار اصلی در این محیط با ورق های فلزی و شکل دادن به آنها می باشد، که کاربرد نسبتا خوبی را در صنایع متفاوت داراست.
ابزارهای محیط Sheet Metal سالیدورک، نسبتا سرراست و مشخص هستند. اما شاید نتوان آنها را به وضوح فهمید. در محیط Sheet Metal ثابت خمیدگی (Bend Constant) قدرتمندی به نام K-Factor وجود دارد.
ثابت خمیدگی یا K-Factor امکان می دهد تا مقدار استحکام قطعه را بدون دانستن متریالی که می خواهید آن را خم کنید، حدس و تخمین بزنید.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
K-Factor در نرم افزار Solidworks:
K-Factor ثابتی است که با تقسیم ضخامت ورق بر محل محور خنثی تعیین می شود. محور خنثی نیز بخشی از ورق فلزی است که از لحاظ طولی تغییر نمی کند.
برای مثال، اگر ضخامت ورق به اندازه T= 1mm باشد و محل محور خنثی که از خمیدگی داخل اندازه گرفته می شود نیز برابر با 0.5 میلیمتر باشد، مقدار K-Factor حاصل در این ورق، برابر است با t/T = 0.5/1 = 0.5

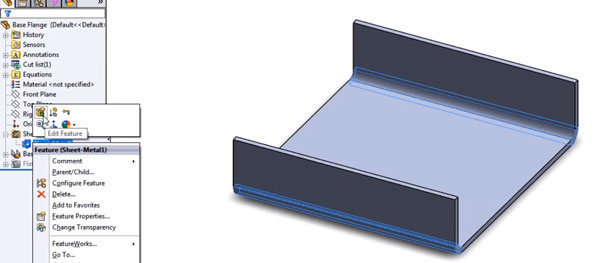

حال نگاهی می اندازیم به مثال K-Factor. فرض کنید می خواهیم یک پارت شیت متال را در محیط نرم افزار سالیدورک بسازیم. بیایید تا با یک اسکچ ۱۰ میلیمتر در ۱۰ میلیمتر کار را شروع کنیم. زمانی که ابزار Base Flange را فعال می کنید، لیستی از پارامتر های لازم برای مشخص کردن میزان کشیدگی ورق فلزی در اختیار خواهید داشت.
با تغییر هر یک از این پارامترها، مشخصه های ایده ال خود را به قطعه مورد نظر اعمال می کنید.
معرفی دستور Loft Bend در نرم افزار Solidworks:
این دستور برای مدلسازی قطعات ورقکاری با سطح مقطع های متغییر استفاده می شود و بایستی در استفاده از این دستور نکات زیر را مدنظر قرار داد:
- طرح های دو بعدی ایجاد شده هر کدام باید در یک صفحه جداگانه و مستقل از همدیگر باشند.
- طرح های دو بعدی ایجاد شده همگی باید باز باشند.
- تنها دو طرح دو بعدی می توان برای اجرای این دستور استفاده کرد.
- امکان تعریف با استفاده از منحنی های راهنما (Guide Curves) وجود ندارد.
- لبه تیز نمی تواند وجود داشته باشد و همه گوشه ها در طرح های دو بعدی تعریف شده، باید دارای Fillet باشند.
- صفحاتی که طرح های دو بعدی را در برگرفته اند، نباید در هم عمود باشند.
معرفی دستور Sketched Bend در نرم افزار Solidworks:
در این دستور لبه ها بر روی خطوط مرزی و کناری ورق یا مدل ایجاد می شود. اما در این دستور ایجاد خم از طریق یک خط که از وسط ورق رد شده است صورت می پذیرد.
اهمیت این دستور زمانی مشخص می شود که چند ویژگی در هر سمت خم ایجاد شده باشد. در این هنگام امکان استفاده از دستور Edge Flange وجود ندارد. حال با استفاده از دستور Sketched Bend ابتدا بایستی یک خط، به گونه ای که دو طرف ورق را قطع کند کشیده شود.
لذا صفحه ای که می خواهید خط خم در آن باشد را به عنوان صفحه Sketch انتخاب کنید. سپس خط خم را در آن ایجاد کنید. پس از آن که خط خم را در آن مشخص کردیم، از Sketch خارج شده و در مرحله اول و در مستطیل Bend Parameters/Fixed Face طرفی از قطعه را که می خواهید ثابت بماند، انتخاب می کنیم.
لازم به ذکر است که تنها انتخاب صفحه ای قابل قبول است که Sketch روی آن کشیده شده است. در قسمت Bend Position، تعیین زاویه و شعاع خم مانند دستورات قبلی عمل می شود.
امیدواریم مقاله دستور Bend در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
