دستور AutoTrace در سالیدورک
آموزش دستور AutoTrace در نرم افزار Solidworks:
در ادامه سری آموزش های رایگان نرم افزار سالیدورک، در مقاله دستور AutoTrace در سالیدورک قصد داریم تا این ابزار کاربردی را در سالیدورک به شما عزیزان آموزش دهیم.
با مقاله ای که پیش روی شماست و در حال خواندن آن هستید، خواهید توانست به راحتی طرح و اسکچ خود را از تصاویر موجود، در نرم افزار ایجاد نمایید و به جای رسم طرح های دستی روی کاغذ، که کاری بسیار وقت گیر می باشد، از قابلیت های نرم افزار سالیدورک بهره مند شوید.
شاید برای یک مبتدی اجرای طرح های دستی روی کاغذ، کاری بسیار وقت گیر و سخت باشد و طرح نهایی آنچنان تمیز و زیبا در نیاید. اما حتی یک فرد مبتدی هم به راحتی می تواند طرح مورد نظر خودش را در نرم افزار سالیدورک اجرا نماید.
با ابزار هایی که زبانه اسکچ نرم افزار سالیدورک در اختیار شما می گذارد، با چند خط و کمان می توانید به راحتی طرح های خود را ترسیم نمایید.
قبل از ادامه مقاله شما را دعوت به مشاهده چندین نمونه فیلم از دوره های مختلف آموزش سالیدورک می نماییم.
شما می توانید برای اطلاع بیشتر از دوره های آموزش داده شده و همچنین تهیه پکیج های آموزشی به قسمت فروشگاه سایت مراجعه بفرمایید.
استفاده از AutoTrace در نرم افزار Solidworks:

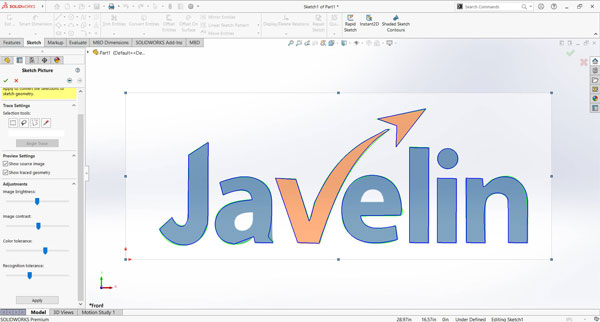

AutoTrace یک افزونه در نرم افزار سالیدورک است که ما می توانیم با رفتن به منوی Tools>Add-ins آن را انتخاب کنیم. AutoTrace برای ترسیم یک اسکچ از ناحیه های یک تصویر، در نظر گرفته شده است.
اگر افزونه AutoTrace را فعال کنیم، دو علامت جهت، در بخش Property Manager از Sketch Picture نشان داده می شود. دستور AutoTrace با رنگ های سیاه و سفید در Sketch Picture به خوبی کار می کند.
برای این کار ما نیاز داریم از نرم افزار های پردازش تصویر استفاده کنیم و تصویر خود را به یک نقشه بیتی دو رنگی با فرمت TIF یا تصویر PNG (سیاه و سفید) تبدیل کنیم.
فرمت فایل هایی که می توانید در سالیدورک استفاده کنید:
- بیت مپ (bmp)
- فایل های گرافیکی ثابت یا متغییر (gif)
- فایل های تصویری جی پی ئی جی (jpg , jpeg)
- فایل های تصویری ضمیمه ای (tif , tiff)
- ویندوز متافایل یا فایل های پیشوند (wmf)
- فایل های گرافیکی قابل تغییر (png)
- فایل های فتوشاپ (psd)
جبران کردن تاثیر پرسپکتیو:
وقتی که داریم تصاویر دیجیتال را برای استفاده به عنوان تصاویر اسکچ در سالیدورک تصویر برداری می کنیم، باید در نظر بگیریم که چگونه پرسپکتیو می تواند اندازه دهی به آیتم های درون پیش زمینه (Freground) و پس زمینه (Background) را سخت کند.
اگر دارید تصاویری می گیرید که به عنوان تصویر اسکچ (Sketch Picture) مورد استفاده قرار دهید، می توانید با دورتر ایستادن از اجسام، و در صورت امکان، زوم کردن روی دوربین، تاثیر پرسپکتیو را به حداقل برسانید.
امیدواریم مقاله دستور AutoTrace در سالیدورک برای شما مفید بوده باشد ، همچنین شما میتوانید از سایر مقالات در سایت www.catiadesign.ir دیدن بفرمایید.
