فرمان Wedge اتوکد سه بعدی
فرمان Wedge اتوکد سه بعدی
در مورد فرمان Wedge اتوکد سه بعدی بیشتر بدانیم.
فرمان Wedge
از این فرمان برای ترسیم گوه از نوع توپر (Solid) استفاده میشود.
روشهای اجرای فرمان Wedge اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Wedge را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Modeling
در نوار ابزار Modelingروی آیکون فرمان Wedge کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف WEرا که معرف فرمان Wedge میباشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف WEشروع میشوند
ظاهر میگردد سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Homeکلیک چپ کرده تا فعال گردد.
سپس در پانل Modeling روی مثلث مشکی رنگ پایین آیکون فرمان Boxکلیک چپ می کنیم.
از لیست باز شده فرمان Wedge را با کلیک چپ انتخاب میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد.
سپس در پانل Primitive روی مثلث مشکی رنگ پایین آیکون فرمانPolysolid کلیک چپ
از لیست باز شده فرمان Wedge را با کلیک چپ انتخاب میکنیم.
اعلانهای فرمان Wedge
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای پنجگانه، فرمان Wedge را اجرا میکنیم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: WE
WEDGE

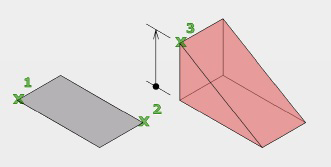

Specify first corner or [Center]
اعلان (Specify first corner) به معنای (نقطه گوشه اول را تعیین کنید) میباشد.
پس از معرفی نقطه گوشه اول، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify other corner or [Cube/Length]
اعلان (Specify other corner) به معنای (نقطه گوشه بعدی را تعیین کنید) میباشد.
پس از معرفی نقطه گوشه بعدی، مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Specify height or [2Point]
اعلان (Specify height) به معنای (ارتفاع را تعیین کنید) میباشد.
پس از تعیین ارتفاع، گوه رسم میشود.
