در مورد فرمان Taper Faces اتوکد سه بعدی بیشتر بدانیم.

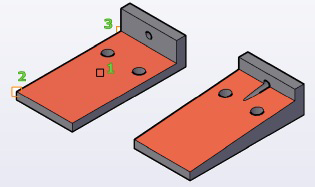

فرمان Taper Faces

با استفاده از این فرمان می‌توان صفحات موضوعات سه‌بعدی توپر (Solid) را باریک‌سازی کرد.

روش‌های اجرای فرمان Taper Faces اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Solid Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Taper Faces را با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Solid Editing

در نوار ابزار Solid Editingروی آیکون فرمان Taper Faces کلیک ‌چپ می‌کنیم.

روش‌ سوم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی مثلث مشکی رنگ سمت راست آیکون فرمان Extrude Faces کلیک ‌چپ

از لیست باز شده فرمان Taper Faces را با کلیک چپ انتخاب می‌کنیم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid Editing روی آیکون فرمان Taper Faces کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Taper Faces

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ چهار‌گانه، فرمان Taper Faces را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: _solidedit

Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] : _taper
Select faces or [Undo/Remove]

اعلان (Select faces) به معنای (صفحه موردنظر را انتخاب کنید) می‌باشد.

پس از انتخاب صفحه موردنظر، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select faces or [Undo/Remove/ALL]

در صورتی که صفحه دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم. در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify the base point

اعلان (Specify the base point) به معنای (نقطه مبنا را تعیین کنید) می‌باشد.

در ادامه

پس از معرفی نقطه مبنا، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify another point along the axis of tapering

اعلان (Specify another point along the axis of tapering) به معنای (نقطه بعدی در راستای محور باریک‌سازی صفحه را تعیین کنید) می‌باشد.

پس از معرفی راستای محور باریک‌سازی صفحه، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Specify the taper angle

اعلان (Specify the taper angle) به معنای (زاویه باریک‌سازی صفحه را تعیین کنید) می‌باشد.

پس از معرفی زاویه باریک‌سازی صفحه، در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Enter a face editing option

[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/mAterial/Undo/eXit] :

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم.

در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Solids editing automatic checking: SOLIDCHECK=1

Enter a solids editing option [Face/Edge/Body/Undo/eXit] <eXit

حرف X را که معرف زیرمجموعه eXit است را تایپ و کلید Enter را می‌فشاریم.
