در مورد فرمان Sweep اتوکد سه بعدی بیشتر بدانیم.

فرمان Sweep

از این فرمان برای تبدیل موضوع به موضوع سه‌بعدی توپر (Solid) بر‌اساس انتخاب یک مسیر استفاده می‌شود.

روش‌های اجرای فرمان Sweep اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Draw

روی نوار منوی بازشوی Draw کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ترسیمی ظاهر می‌شود.

مکان‌نما را روی فرمان‌Modeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Sweep را با کلیک چپ کردن انتخاب می‌کنیم.

در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که توپر (Solid) باشد را تعیین می‌کنیم.

روش ‌دوم: از طریق نوار ابزار Modeling

در نوار ابزار Modelingروی آیکون فرمان Sweep کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف SWرا که معرف فرمان Sweep می‌باشد را در خط ‌فرمان، در قسمت Type a command تایپ کرده

یک فهرست پیشنهادی شامل لیستی از فرمان‌هایی که با حروف SWشروع می‌شوند

ظاهر می‌گردد سپس کلید Enter را می‌فشاریم.

در خط فرمان با استفاده زیر‌مجموعه Mode، نوع مدل که توپر (Solid) باشد را تعیین می‌کنیم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Homeکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Modeling روی مثلث مشکی رنگ پایین آیکون فرمان Extrude کلیک ‌چپ، از لیست باز شده فرمان Sweep را با کلیک چپ انتخاب می‌کنیم.

روش‌ پنجم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Solidکلیک ‌چپ کرده تا فعال گردد.

سپس در پانل Solid روی آیکون فرمان Sweep کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Sweep

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ پنج‌گانه، فرمان Sweep را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.


Command: SWEEP
Current wire frame density: ISOLINES=4, Closed profiles creation mode = Solid
Select objects to Sweep or [MOde]

عبارت (Closed profiles creation mode = Solid) به معنای (مقاطع بسته ایجاد شده، از جنس موضوع سه‌بعدی توپر (Solid) است) می‌باشد.

اعلان (Select objects to Sweep) به معنای (موضوع موردنظر جهت تبدیل به موضوع سه‌بعدی را انتخاب کنید) می‌باشد.

پس از معرفی موضوع، مکان‌نما به‌حالت مربع انتخاب تبدیل شده در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Select Sweep path or [Alignment/Base point/Scale/Twist]

اعلان ‌(Select Sweep path) به معنای (مسیر جاروب را انتخاب کنید) می‌باشد.

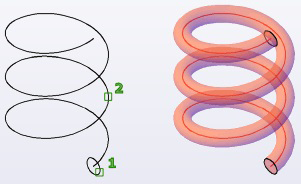

پس از تعیین مسیر جاروب، موضوع موردنظر تبدیل به موضوع سه‌بعدی توپر می‌شود.
