فرمان Thicken سطوح اتوکد سه بعدی
فرمان Thicken سطوح اتوکد سه بعدی
در مورد فرمان Thicken سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Thicken سطوح

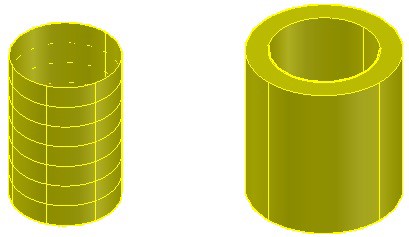

با استفاده از این فرمان میتوان سطوح سهبعدی (Surface) را با دادن یک ضخامت، به موضوعات سهبعدی توپر (Solid) تبدیل کرد.
روشهای اجرای فرمان Thicken سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Modify
روی نوار منوی بازشوی Modify کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ویرایشی ظاهر میشود.
مکاننما را روی فرمان3D Operations قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
سپس فرمان Thicken را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Solid Editing
ابتدا آیکون فرمان Thicken را در نوار ابزار جایگذاری کرده، سپس روی آیکون کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروف THIرا که معرف فرمان Thicken میباشد را در خط فرمان، در قسمت Type a command تایپ کرده
یک فهرست پیشنهادی شامل لیستی از فرمانهایی که با حروف THIشروع میشوند، ظاهر میگردد سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Homeکلیک چپ کرده تا فعال گردد، سپس در پانل Solid Editing روی آیکون فرمان Thicken کلیک چپ میکنیم.
روش پنجم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Solidکلیک چپ کرده تا فعال گردد، سپس در پانل Solid Editing روی آیکون فرمان Thicken کلیک چپ میکنیم.
اعلانهای فرمان Thicken سطوح
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای پنجگانه، فرمان Thicken را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: THICKEN
Select surfaces to thicken
اعلان (Select surfaces to thicken) به معنای (سطح سهبعدی موردنظر را انتخاب کنید) میباشد.
پس از انتخاب سطح سهبعدی، در خط فرمان اعلان زیر ظاهر میشود.
Select surfaces to thicken
در صورتی که سطح سهبعدی دیگری جهت انتخاب نباشد، کلید Enter را میفشاریم. در خط فرمان اعلان زیر ظاهر میشود.
Specify thickness <0.0000
اعلان (Specify thickness) به معنای (ضخامت موضوع را تعیین کنید) میباشد.
پس از معرفی ضخامت، سطح سهبعدی (Surface) به موضوع سهبعدی توپر (Solid) تبدیل میشود.
