در مورد فرمان Surface – Rebuild اتوکد سه بعدی بیشتر بدانیم.

فرمان Surface – Rebuild

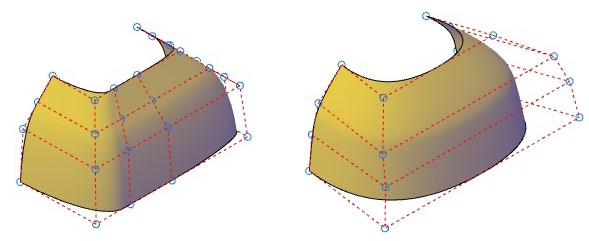

از این فرمان برای بازسازی پوسته CV مربوط به سطوح از نوع NURBS استفاده می‌شود.

روش‌های اجرای فرمان Surface – Rebuild اتوکد سه بعدی

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify در مقاله فرمان Surface – Rebuild اتوکد سه بعدی

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌ Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

مجددا مکان‌نما را روی فرمان ‌ NURBS Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Rebuildرا با کلیک چپ کردن انتخاب می‌کنیم.

روش دوم‌: از طریق نوار ابزار Surface Editing

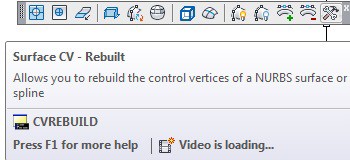

در نوار ابزار Surface Editing روی آیکون فرمان Rebuild کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف CVREBUILD را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Surface کلیک ‌چپ کرده تا فعال گردد، سپس در پانل Control Vertices روی آیکون فرمان Rebuild کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Surface – Rebuild

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ چهارگانه، فرمان Surface – Rebuild را اجرا می‌کنیم.

در خط ‌فرمان اعلان زیر ظاهر می‌شود.


Command: _CVREBUILD
Select a NURBS surface or curve to rebuild

اعلان (Select a NURBS surface or curve to rebuild) به معنای (سطح از نوع NURBS را برای بازسازی انتخاب کنید) می‌باشد.

پس از اجرای فرمان، کادر محاوره‌ای Rebuild Surface ظاهر می‌شود.
