در مورد فرمان Surface Patch سطوح اتوکد سه بعدی بیشتر بدانیم.
فرمان Surface Patch سطوح

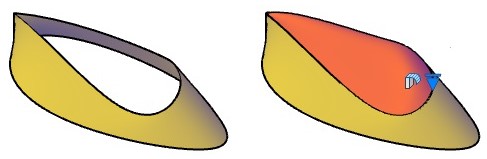

از این فرمان برای ایجاد یک سطح جدید یا کلاهک بسته روی لبههای باز یک سطح سهبعدی استفاده میشود.
روشهای اجرای فرمان Surface Patch سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
روشاول: از طریق نوار منوی بازشوی Draw
روی نوار منوی بازشوی Draw کلیک چپ میکنیم.
یک منوی آبشاری شامل لیستی از فرمانهای ترسیمی ظاهر میشود.
مکاننما را روی فرمانModeling قرار داده تا یک زیرمنوی دیگری ظاهر گردد.
مجدا مکاننما را روی فرمانSurfaces قرار داده تا یک زیرمنوی دیگری ظاهر گردد سپس فرمان Patch را با کلیک چپ کردن انتخاب میکنیم.
روش دوم: از طریق نوار ابزار Surface Creation

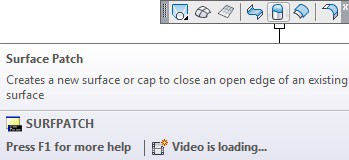

در نوار ابزار Surface Creation روی آیکون فرمان Surface Patch کلیک چپ میکنیم.
روش سوم: از طریق خط فرمان (Command Line)
حروفSurfpatch را در خط فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را میفشاریم.
روش چهارم: از طریق نوار ریبون (Ribbon)
در نوار ریبون، روی سربرگ Surface کلیک چپ کرده تا فعال گردد، سپس در پانلCreate روی آیکون فرمان Surface Patch کلیک چپ میکنیم.
اعلانهای فرمان Surface Patch سطوح اتوکد سه بعدی
با فشردن کلید Esc، خط فرمان را خالی میکنیم.
سپس با یکی از روشهای چهارگانه، فرمان Surface Patch را اجرا میکنیم.
مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Command: _SURFPATCH
Select surface edges to patch or [CHain/CUrves] <CUrves>:
اعلان (Select surface edges to patch) به معنای (لبههای سطح را انتخاب کنید) میباشد.
پس از معرفی لبههای سطح، مکاننما بهحالت مربع انتخاب تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Select surface edges to patch or [CHain/CUrves] <CUrves
در صورتی که لبه دیگری جهت انتخاب نباشد، کلید Enter را میفشاریم.
مکاننما بهحالت بعلاوه ترسیم تبدیل شده و در خط فرمان اعلان زیر ظاهر میشود.
Press Enter to accept the patch surface or [CONtinuity/Bulge magnitude/Guides]
اعلان (Press Enter to accept the patch surface) به معنای (با فشردن کلید Enter، سطح موردنظر ایجاد میشود) میباشد.
کلید Enter را میفشاریم، تا سطح ایجاد شود.
