در مورد فرمان Surface CV – Show اتوکد سه بعدی بیشتر بدانیم.

فرمان Surface CV – Show

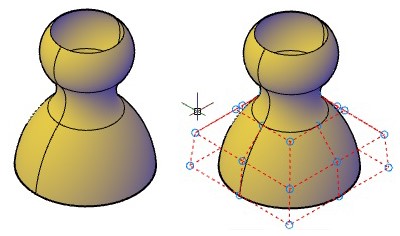

از این فرمان برای نمایش رئوس کنترلی سطوح از نوع NURBS استفاده می‌شود.

روش‌های اجرای فرمان Surface CV – Show

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

روش‌اول: از طریق نوار منوی بازشوی Modify

روی نوار منوی بازشوی Modify کلیک ‌چپ می‌‌کنیم.

یک منوی آبشاری شامل لیستی از فرمان‌ها‌ی ویرایشی ظاهر می‌شود.

مکان‌نما را روی فرمان‌ Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

مجددا مکان‌نما را روی فرمان ‌ NURBS Surface Editing قرار داده تا یک زیرمنوی دیگری ظاهر گردد.

سپس فرمان Show CV را با کلیک چپ کردن انتخاب می‌کنیم.

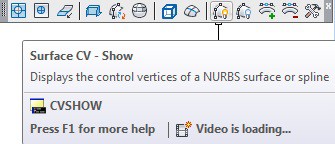

روش دوم‌: از طریق نوار ابزار Surface Editing

در نوار ابزار Surface Editing روی آیکون فرمان CV – Show کلیک ‌چپ می‌کنیم.

روش ‌سوم: از طریق خط فرمان (Command Line)

حروف CVSHOW را در خط ‌فرمان، در قسمت Type a command تایپ کرده، سپس کلید Enter را می‌فشاریم.

روش‌ چهارم: از طریق نوار ریبون (Ribbon)

در نوار‌ ریبون، روی سربرگ Surface کلیک ‌چپ کرده تا فعال گردد، سپس در پانل Control Vertices روی آیکون فرمان
CV – Show کلیک ‌چپ می‌کنیم.

اعلان‌ها‌ی فرمان Surface CV – Show

با فشردن کلید Esc، خط فرمان را خالی می‌کنیم.

سپس با یکی از روش‌های‌ چهارگانه، فرمان Surface CV – Show را اجرا می‌کنیم.

مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

Command: _CVSHOW
Select NURBS surfaces or curves to display control Vertices

اعلان (Select NURBS surfaces or curves to display control Vertices) به معنای (سطوح از نوع NURBS را برای نمایش رئوس کنترلی انتخاب کنید) می‌باشد.

پس از انتخاب سطح از نوع NURBS، مکان‌نما به‌حالت مربع انتخاب تبدیل شده و در خط ‌فرمان اعلان زیر ظاهر می‌شود.

در صورتی که سطح دیگری جهت انتخاب نباشد، کلید Enter را می‌فشاریم.
